Автоматический выключатель 4P 100А (D) 10kA ВА 47-100M с электромагнитным расцепителем PROxima | mcb47100m-4-100D-pro EKF

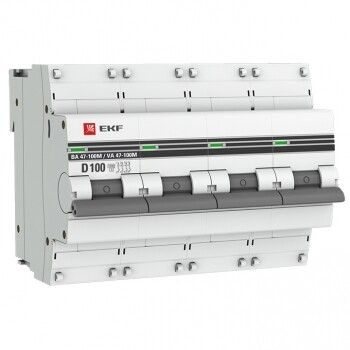

Автоматический выключатель ВА 47-100M — четырёхполюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от короткого замыкания. Бренд EKF, артикул mcb47100m-4-100d-pro, подходит для установки в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель ВА 47-100M используется исключительно для защиты от короткого замыкания. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Применяется там, где необходима быстрая отсечка аварийного тока, а защита от перегрева уже обеспечена другим оборудованием — например, тепловыми реле или частотными преобразователями.

Подходит для защиты силовых цепей: станков, насосов, конвейеров, систем вентиляции, сварочных аппаратов. Часто устанавливается в качестве главного входного автомата в щитах, где нагрузка контролируется внешними устройствами.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В переменного тока (AC), 50/60 Гц
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Количество полюсов: 4 — все полюса, включая нейтраль, коммутируются
• Характеристика срабатывания: D — высокий порог срабатывания, подходит для нагрузок с большими пусковыми токами (электродвигатели, трансформаторы)
• Номинальное напряжение изоляции: 660 В — допустимо использование в сетях с повышенной изоляцией
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Поперечное сечение провода: 1–35 мм² — совместим с медными и алюминиевыми жилами
• Степень защиты IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах
• Рабочая температура: –10…+50 °C — не рекомендуется для установки вне помещений или в условиях экстремального холода/жары
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ до минимального уровня
• Категория перенапряжения: III — рассчитан на применение в распределительных устройствах вторичного уровня
• Степень загрязнения: 2 — допустимо наличие непроводящей пыли, но не токопроводящих загрязнений
• Ширина по модулям: 4 (18 мм × 4 = 72 мм)
• Глубина монтажа: 45 мм — требует достаточного места внутри щита
• Гарантия: 84 месяца

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку типа TS35. Устройство фиксируется двухпозиционной защелкой — достаточно вставить верхнюю часть на рейку и нажать до характерного щелчка. Для демонтажа потяните рычаг вниз.

Клеммы рассчитаны на провода сечением 1–35 мм². Подключение возможно как медными, так и алюминиевыми жилами. Перед затяжкой необходимо зачистить жилы и использовать переходные наконечники для алюминия, чтобы избежать окисления.

Пластиковая крышка над клеммами предотвращает случайное прикосновение и позволяет опломбировать устройство — важно для объектов с ограниченным доступом.

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1. Конструкция усиленна дополнительными заклёпками — предотвращает расхождение корпуса при больших токах. Наличие коммутируемой нейтрали повышает безопасность при обслуживании, так как полностью разъединяет цепь.

Преимущества

• Электромагнитный расцепитель обеспечивает мгновенное отключение при КЗ — идеально для мощных двигателей
• Коммутируемый нейтральный проводник — полное отключение всех токоведущих жил
• Улучшенная конструкция корпуса — прочнее, меньше риск деформации
• Возможность опломбировки — контроль доступа, соответствие требованиям энергонадзора
• Совместимость с алюминием и медью — гибкость при замене старой проводки

Ограничения применения

Не применяется как основной аппарат защиты от перегрузки — отсутствует тепловой расцепитель. Если в цепи возможны длительные перегрузки (например, при неправильной настройке двигателя), требуется параллельная установка теплового реле.

Не предназначен для открытой установки — IP20 не защищает от влаги и пыли. Только внутри герметичных щитов класса защиты не ниже IP54.

Не рекомендован для слаботочных цепей, домашних квартир или офисов без специальной системы защиты от перегрузок.

Примеры использования

• Главный автомат в щите управления промышленным станком с асинхронным двигателем
• Защита ввода в распределительный щит цеха с несколькими конвейерами
• Коммутация питания трансформатора 400 В, где перегрузка контролируется термореле
• Щиты на объектах с высокой степенью безопасности — возможность пломбирования важна для аудита

Практические советы

• Выбирая этот автомат, убедитесь, что ваша система имеет отдельную защиту от перегрузок — иначе он не спасёт оборудование от долговременного превышения тока
• При использовании алюминиевых проводов обязательно используйте медно-алюминиевые наконечники и проверяйте затяжку через 1–2 месяца после монтажа
• Учитывайте глубину монтажа (45 мм): при компактных щитах может потребоваться увеличение размера корпуса или изменение расположения других элементов
• Используйте только сертифицированные провода сечением до 35 мм² — превышение может вызвать нагрев и выход из строя клемм
• Для объектов с регламентированной пломбировкой — всегда закрывайте крышку и ставьте пломбу сразу после монтажа
