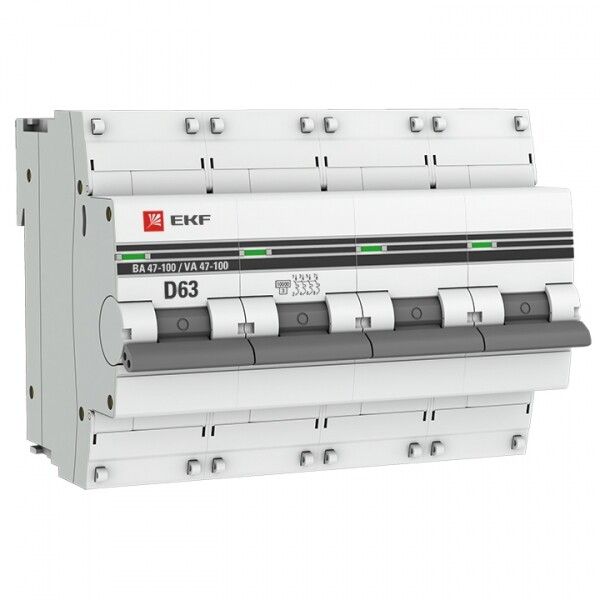

Автоматический выключатель ВА 47-100 4P 63А (D) 10kA EKF PROxima - mcb47100-4-63D-pro

Автоматический выключатель модульный 4-полюсный 63А D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Этот автомат обеспечивает надёжную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 63А D 10кА ВА 47-100 используется для защиты трёхфазных цепей с нейтралью - например, вводных групп, мощных потребителей, оборудования с высоким пусковым током. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз и нейтрали при аварии.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В (до 660 В изоляция) - рассчитан на трёхфазные сети 380–400 В
• Количество полюсов: 4 - все четыре полюса (L1, L2, L3, N) отключаются одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры)
• Тип расцепителя: электромагнитный + тепловой - защищает от КЗ и длительной перегрузки
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает энергию пробоя
• Поперечное сечение проводов: 1–35 мм2 - подходит для медных проводов любого стандарта
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм места на DIN-рейке
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного пространства за щитом
• Рабочая температура: –10…+50 C - можно устанавливать в неотапливаемых помещениях
• Частота: 50 Гц - только для сетей переменного тока
• С коммутируемым нейтральным проводником: да - ноль тоже отключается, что важно для безопасности
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель модульный 63А D 10кА ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используйте провода сечением от 1 до 35 мм2. Обязательно затягивайте зажимы моментом, соответствующим нормам - недостаточно плотное соединение вызывает нагрев. Нейтральный проводник подключается к специальному контакту, помеченному буквой N. Все полюсы работают синхронно - при срабатывании отключаются сразу все четыре.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и МЭК 60898-2, что гарантирует соответствие европейским и российским нормам безопасности. Класс токоограничения 3 позволяет снизить риск повреждения кабеля и оборудования при КЗ. Коммутируемый нейтральный проводник исключает опасность сохранения потенциала на нулевой шине после отключения. Исполнение УХЛ3.1 допускает применение в условиях повышенной влажности и колебаний температур, характерных для промышленных объектов.

Преимущества

• Отключение нейтрали - повышает безопасность при обслуживании и ремонте
• Характеристика D - идеально для двигателей, насосов, вентиляторов и другого оборудования с высоким пусковым током
• Высокая отключающая способность (10 кА) - подходит для мест с большой короткозамкнутой мощностью
• Класс 3 токоограничения - меньше энергии проходит через цепь при аварии, снижает риск возгорания
• Гарантия 84 месяца - один из самых длинных сроков среди аналогичных устройств
• Поддержка широкого диапазона сечений проводов - универсальность для различных проектов

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже –10 C - возможны отказы в холодных неотапливаемых помещениях
• IP20 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты (короба, герметичные щиты)
• Только для переменного тока - не работает в цепях постоянного тока
• Не рекомендован для защиты светодиодных светильников или электроники с малым пусковым током - лучше выбрать характеристику C
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита вводного автомата в трёхфазном щите многоквартирного дома
• Отключение питания станка с асинхронным двигателем 30 кВт
• Щит управления конвейерной линией на заводе
• Распределительный щит насосной станции с несколькими насосами
• Обеспечение отключения всех фаз и нуля при аварии в промышленном освещении

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля попадало в диапазон 1–35 мм2 - слишком толстые провода не войдут в зажим
• Если в цепи есть частотные преобразователи или ИБП - убедитесь, что они не генерируют искажённый ток, который может ложно срабатывать на D-характеристику
• При установке в щит с ограниченной глубиной - учтите, что ВА 47-100 требует 45 мм свободного пространства за рейкой
• Для усиления защиты от утечек тока - обязательно сочетайте этот автомат с УЗО
• При использовании в промышленности - регулярно проверяйте состояние контактов и затяжку зажимов, особенно после первых 100–200 включений
• Если вам нужна возможность удалённого отключения - выбирайте версию с дополнительным приводом (возможно при заказе)
