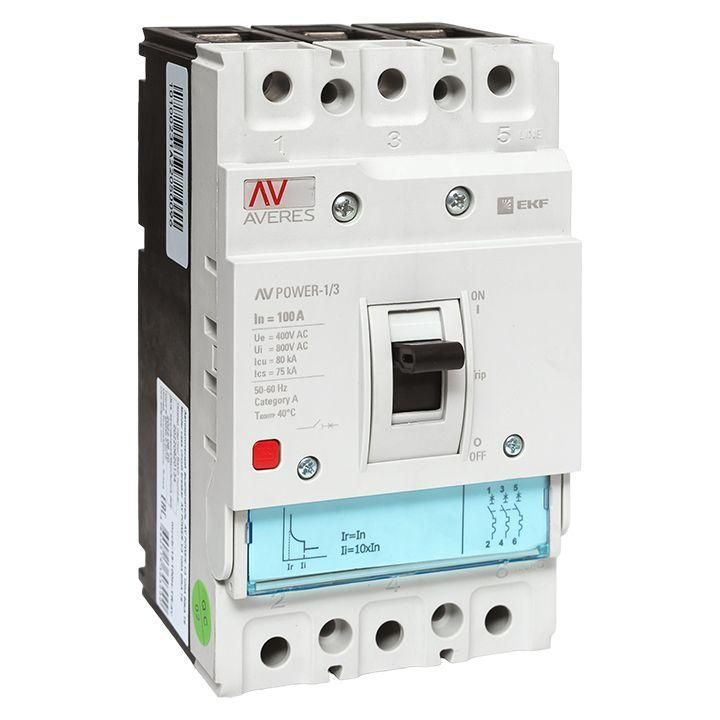

Автоматический выключатель AV POWER-1/3 100А 80kA TR AVERES | mccb-13-100H-TR-av EKF

Автоматический выключатель 100А 80кА TR AVERES EKF - это надёжное коммутационное устройство для защиты трёхфазных сетей до 690 В от перегрузок и коротких замыканий. Подходит для промышленного оборудования, где требуется высокая отключающая способность и возможность дальнейшей модификации защиты. Артикул mccb-13-100h-tr-av соответствует серии Averes от EKF.

Назначение и область применения

Автоматический выключатель 100А 80кА TR AVERES EKF предназначен для защиты электрических цепей в условиях повышенных токов короткого замыкания. Применяется в распределительных щитах промышленных объектов: на входе в оборудование, у станков, насосных групп, конвейерных систем и других мощных потребителей. Обеспечивает безопасную отсечку аварийных токов до 80 кА, что соответствует требованиям энергоёмких производственных линий.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальное напряжение: 400–690 В - работает в сетях среднего напряжения, включая промышленные системы 400 В и 690 В.
• Номинальная отключающая способность: 80 кА - способен безопасно отключить сверхтоки до 80 тысяч ампер, предотвращая повреждение оборудования.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную от быстрого КЗ.
• Настройка защиты от перегрузки: жестко задана на 100 А - регулировка невозможна, защита рассчитана именно на этот ток.
• Срабатывание при КЗ: 1000 А - магнитный расцепитель сработает при токах выше этого значения.
• Степень защиты IP30: защита от предметов больше 2,5 мм, но не от воды и пыли - требует установки внутри закрытых шкафов.
• Моторный привод: есть - позволяет удалённо управлять включением/выключением через внешний привод (не входит в комплект).
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ).
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную платформу, не является встраиваемым.
• Подключение: болтовое - силовые кабели зажимаются гайками, обеспечивается прочное соединение.
• Привод: ручной рычажковый - управление осуществляется механическим рычагом.

Совместимость и монтаж

Автоматический выключатель 100А 80кА TR AVERES EKF имеет унифицированную базу, совместимую с другими расцепителями серии Averes. Это значит, что можно заменить текущий термомагнитный расцепитель на электронный или с защитой от утечки - без изменения корпуса или крепления. Монтаж выполняется на монтажную плату или DIN-рейку подходящего стандарта. Болтовые зажимы позволяют использовать кабели сечением до 50 мм2. Для работы с моторным приводом требуется отдельное устройство управления, которое подключается к контактному выводу на боковой стороне аппарата.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей. Наличие указателя расцепления и гарантированной отключающей способности 80 кА обеспечивает соответствие требованиям безопасности на промышленных объектах. IP30 не допускает использование вне электрошкафа - установка должна происходить в помещениях с контролируемой средой.

Преимущества

• Высокая отключающая способность (80 кА) - идеален для мест с большой потенциальной энергией КЗ.
• Универсальная база расцепителя - позволяет менять тип защиты без замены всего выключателя.
• Наличие моторного привода - удобно для автоматизации и дистанционного управления.
• Явный указатель состояния - снижает время диагностики после срабатывания.
• Болтовое подключение - надёжнее, чем клеммы, особенно при больших токах и вибрациях.

Ограничения применения

• Не предназначена для защиты однофазных сетей - только трёхфазные цепи.
• Защита от перегрузки не регулируется - нельзя адаптировать порог срабатывания ниже или выше 100 А.
• IP30 - запрещено применение во влажных, пыльных или открытых зонах без дополнительной защиты корпуса.
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или блокировки без внешних решений.
• Требуется место для монтажа на плату - не подходит для компактных щитов с ограниченным пространством.

Примеры использования

• Главный ввод на распределительном щите производственного участка.
• Защита частотного преобразователя мощностью более 50 кВт.
• Щит питания группы станков с ЧПУ в металлообработке.
• Линии подачи воздуха в пневматические системы с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте посадочное место на монтажной плате - размеры должны точно соответствовать корпусу Averes.
• Используйте момент затяжки болтов согласно руководству - переусердствовать нельзя, чтобы не повредить изоляцию.
• Если нужна защита от утечки - замените расцепитель на модель с функцией RCD, сохранив оригинальный корпус.
• Для автоматического управления подключите моторный привод только при отключенном питании и соблюдении правил LOTO.
• Не используйте в качестве единственной защиты в цепях с частыми пусками - термомагнитный расцепитель может давать ложные срабатывания при повторных нагрузках.
