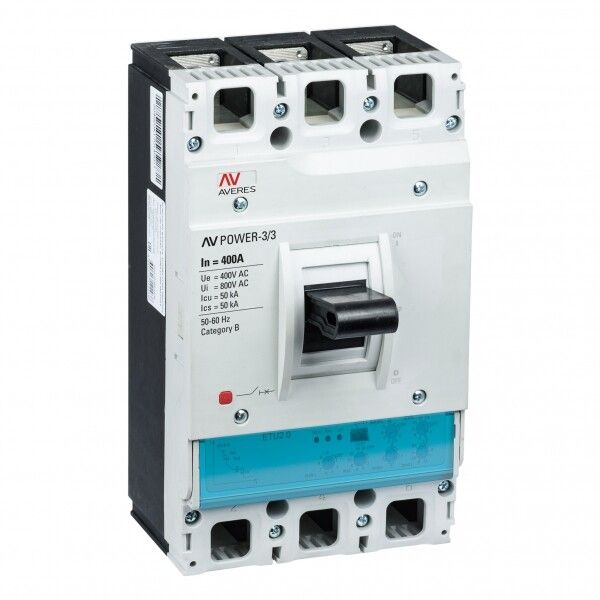

Автоматический выключатель AV POWER-3/3 400А 50kA ETU2.0 | mccb-33-400-2.0-av EKF

Автоматический выключатель AV POWER-3/3 400А 50кА ETU2.0 3-полюсный - это надёжное коммутационное и защитное устройство для промышленных электросетей. Разработан в серии AV-POWER компанией EKF, артикул mccb-33-400-2.0-av, обеспечивает защиту от перегрузок и коротких замыканий, совместим с двигателями и распределительными щитами.

Назначение и область применения

Автоматический выключатель AV POWER-3/3 400А 50кА ETU2.0 3-полюсный предназначен для редких операций включения и отключения нагрузки в штатном режиме, а также для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах: распределительные щиты, питающие линии, системы управления электродвигателями, конвейеры, насосы, компрессоры. Подходит для сетей с напряжением 400–690 В переменного тока частотой 50 Гц.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить аварийный ток высокой мощности
• Номинальное напряжение: 400...690 В AC
• Диапазон настройки защиты от перегрузки: 160...400 А - можно точно адаптировать под реальную нагрузку
• Диапазон регулировки защиты от КЗ: 800...5600 А - гибкая настройка чувствительности к сверхтокам
• Тип расцепителя: электронный ETU2.0 - точная, программируемая защита с возможностью диагностики
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 240 мм2 - поддерживает крупногабаритные силовые провода
• Подключение: болтовое - надёжный контакт без зажимов
• Тип управления: рычаговый - удобное ручное управление
• Монтаж: на монтажную плату - фиксируется на DIN-рейке или специальной раме
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, устойчив к повышенной влажности
• Индикатор отключения и указатель расцепления: есть - наглядно показывает причину отключения
• Гарантия: 10 лет (120 месяцев)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-3/3 400А 50кА ETU2.0 3-полюсный совместим с другими устройствами серии AV-POWER благодаря унифицированному формату расцепителя. Расцепитель ETU2.0 можно заменить на другой из этой же серии без изменения основания. Монтаж осуществляется на монтажную плату - требуется жестко закреплённая поверхность с отверстиями под крепёж. Для подключения используйте кабели сечением до 240 мм2, затягивайте болты согласно моменту, указанному в руководстве. Не допускается монтаж в условиях постоянного воздействия воды, пыли или химически активных сред - степень защиты IP30 не предусматривает герметичности.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Электронный расцепитель ETU2.0 обеспечивает селективность и предотвращает ложные срабатывания. Индикация состояния и указатель причины отключения повышают безопасность обслуживания. Наличие моторного привода позволяет интегрировать устройство в системы автоматического управления.

Преимущества

• Электронный расцепитель ETU2.0 даёт точную настройку порогов защиты - снижает риск отказов и простоев
• Широкий диапазон настройки токов перегрузки и КЗ - один прибор покрывает множество сценариев нагрузки
• Возможность замены расцепителя без замены всего устройства - экономия при модернизации
• Высокая отключающая способность 50 кА - подходит для мощных промышленных объектов
• Долгий срок службы и 10-летняя гарантия - снижают TCO (общую стоимость владения)
• Интеграция с моторным приводом - готов к автоматизации

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP30 не обеспечивает герметичность
• Не используется в бытовых сетях - рассчитан исключительно на промышленные условия
• Требует профессионального монтажа и настройки - неквалифицированная установка может привести к выходу из строя
• Не поддерживает функции дистанционного включения/отключения без внешнего привода - ручной привод является базовым
• Не рекомендован для частых циклов включения/отключения - предназначен для редких операций

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями мощностью до 150 кВт
• Щит питания конвейерной линии с частотниками и пускателями
• Распределительный пункт на заводе с напряжением 660 В
• Система управления насосной станцией с высоким пусковым током
• Централизованная система контроля энергопотребления с передачей сигналов от ETU2.0 в SCADA

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 400 А - перегрузка сокращает срок службы
• Настройте ток перегрузки ближе к максимальному рабочему значению, но ниже 400 А - оптимально 350–380 А для двигателей
• Проверьте посадочные размеры монтажной платы - устройство требует жёсткой фиксации без люфта
• При использовании моторного привода убедитесь, что источник управления совместим с логикой ETU2.0
• Регулярно проверяйте состояние болтовых соединений - ослабление вызывает перегрев даже при правильном токе
• Обновите прошивку расцепителя через сервисный интерфейс, если доступен - это повысит точность защиты
