Автоматический выключатель AV POWER-3/3 400А 50kA ETU2.2 | mccb-33-400-2.2-av EKF

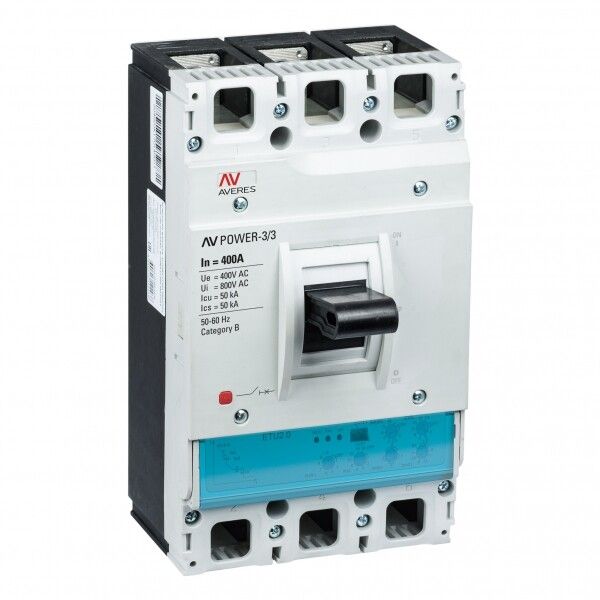

Автоматический выключатель 3-полюсный 400А 50кА ETU2.2 AV POWER-3/3 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель из серии AV POWER оснащена электронным расцепителем, моторным приводом и болтовым подключением, что делает её подходящей для стационарной установки в щитах с монтажной платой.

Назначение и область применения

Автоматический выключатель 3-полюсный 400А 50кА ETU2.2 AV POWER-3/3 используется для коммутации и защиты трёхфазных цепей в промышленных условиях. Он защищает распределительные сети и электродвигатели от токов перегрузки и короткого замыкания. Подходит для систем с напряжением 400–690 В переменного тока частотой 50 Гц. Применяется в цехах, на конвейерах, насосных станциях, в системах вентиляции и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400–690 В AC
• Род тока: Переменный (AC)
• Тип расцепителя: Электронный ETU2.2
• Диапазон настройки защиты от перегрузки: 160–400 А
• Диапазон регулировки защиты от КЗ: 800–5600 А
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, не защищён от воды)
• Тип подключения: Болтовое соединение
• Максимальное сечение кабеля: 240 мм2
• Способ монтажа: На монтажную плату
• Тип элемента управления: Рычаг
• Вид привода: Ручной + моторный (возможно дистанционное управление)
• Индикатор отключения: Да (визуальное определение состояния)
• Указатель расцепления: Да (показывает причину отключения - перегрузка или КЗ)
• Климатическое исполнение: УХЛ3.1 (работает при температуре от −25C до +40C, умеренно влажный климат)
• Гарантийный срок: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 400А 50кА ETU2.2 AV POWER-3/3 монтируется на DIN-рейку или специальную монтажную плату. Для подключения используются болты - максимальное сечение кабеля - 240 мм2. Устройство совместимо с другими компонентами серии AV POWER благодаря унифицированному формату расцепителей. Расцепитель ETU2.2 можно заменить на другой из этой же серии без изменения основания. Моторный привод обеспечивает дистанционное включение/отключение через внешний сигнал, что удобно для автоматизированных систем. Ручной привод остаётся активным для аварийного отключения.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010. Наличие указателя причины расцепления и индикатора положения рычага повышает безопасность обслуживания. IP30 не предполагает защиту от влаги - устройство устанавливается внутри закрытых шкафов. Отключение при КЗ происходит за доли секунды, что снижает риск возгорания и повреждения оборудования.

Преимущества

• Электронный расцепитель ETU2.2 позволяет точно настраивать пороги защиты - от перегрузки и КЗ - под конкретную нагрузку.
• Моторный привод даёт возможность удалённого управления, что важно для автоматизации и дистанционного контроля.
• Универсальный формат расцепителя - можно менять тип защиты без замены всего аппарата.
• Чёткая индикация: видно, был ли срабатывание из-за перегрузки или КЗ, что ускоряет диагностику.
• Длительная гарантия - 10 лет - свидетельствует о высокой надёжности сборки.
• Поддержка больших сечений кабелей (до 240 мм2) - подходит для мощных потребителей.

Ограничения применения

• Не предназначен для работы во влажной среде или на улице - степень защиты IP30 требует установки в герметичном шкафу.
• Не подходит для частых операций включения/отключения - рассчитан на нечастые коммутации (не более 1000 циклов в год).
• Нет встроенных контактов для сигнализации - если нужна передача сигнала в систему управления, требуется внешнее реле.
• Требуется точная настройка параметров расцепителя - некорректные значения могут привести к ложным срабатываниям или отказу защиты.
• Не работает с постоянным током - только переменный (AC).

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 250 кВт.
• Отключение питания крупного асинхронного двигателя (например, 160 кВт) при перегреве или скачке тока.
• Контроль тока в системе конвейеров на пищевом производстве.
• Распределительный щит на насосной станции с несколькими насосами мощностью до 400 А каждый.

Практические советы

• При выборе настройки защиты от перегрузки - задавайте значение ближе к рабочему току оборудования, но не выше 400 А.
• Настройку тока КЗ рекомендуется делать с учётом возможного тока короткого замыкания на входе - используйте данные проекта или измерьте реальные параметры.
• Обязательно проверяйте плотность затяжки болтов при подключении - недостаточно затянутые контакты вызывают нагрев.
• Для дистанционного управления моторным приводом - подключите управляющий сигнал согласно схеме в руководстве, соблюдая полярность.
• Проверяйте индикаторы после каждого отключения - они показывают причину срабатывания, что экономит время на поиск неисправности.
• При замене расцепителя - всегда отключайте питание и используйте только оригинальные компоненты серии AV POWER.
