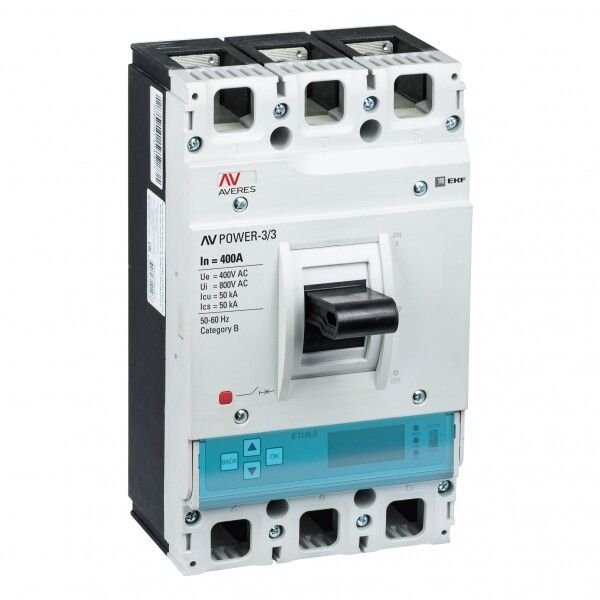

Автоматический выключатель AV POWER-3/3 400А 50kA ETU6.2 | mccb-33-400-6.2-av EKF

Автоматический выключатель 3-полюсный 400А 50кА ETU6.2 AV POWER-3/3 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель относится к серии AV-POWER и оснащена электронным расцепителем ETU6.2, что обеспечивает точную настройку защитных параметров. Благодаря наличию моторного привода и рычажкового управления, выключатель подходит как для ручного, так и для удалённого управления.

Назначение и область применения

Автоматический выключатель 3-полюсный 400А 50кА ETU6.2 AV POWER-3/3 используется для защиты распределительных сетей и электродвигателей в условиях промышленного производства. Он применяется там, где требуется надёжная защита от длительных перегрузок и высоких токов короткого замыкания - например, на участках с крупными насосами, компрессорами, конвейерами и другим оборудованием с высокими пусковыми токами. Подходит для систем с номинальным напряжением 400 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 400 А
• Отключающая способность: 50 кА - способен безопасно отключать цепь даже при самых серьёзных аварийных токах
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Тип расцепителя: Электронный ETU6.2 - позволяет точно задавать пороги защиты
• Диапазон настройки защиты от перегрузки: 160–400 А - можно адаптировать под нагрузку двигателя или группы потребителей
• Диапазон регулировки защиты от КЗ: 800–5600 А - гибкая настройка чувствительности к импульсным токам
• Степень защиты: IP30 - защищает от доступа инструментов и крупных частиц, но не от воды и пыли
• Максимальное сечение кабеля: 240 мм2 - совместим с мощными силовыми кабелями
• Подключение: болтовое - требует физического закрепления проводов через зажимы
• Монтаж: на монтажную плату - устанавливается в щитовые шкафы с жесткой фиксацией
• Индикатор отключения и указатель расцепления: есть - позволяют визуально определить причину отключения
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 400А 50кА ETU6.2 AV POWER-3/3 устанавливается исключительно на монтажную плату - он не является DIN-рейкой. Для монтажа требуется подготовленная панель с соответствующими отверстиями и крепёжными элементами. Болтовое подключение требует предварительной зачистки кабелей и затяжки зажимов моментом, рекомендованным производителем. Моторный привод позволяет подключить внешний привод для дистанционного управления, но сам по себе привод не входит в комплект - его необходимо заказывать отдельно. Расцепители серии ETU6.2 унифицированы - их можно менять без замены всего устройства, если меняются требования к защите.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010, который полностью соответствует международному стандарту МЭК 60947-2. Это гарантирует соответствие требованиям безопасности при работе в промышленных электроустановках. Индикация состояния и наличие указателя расцепления снижают риск ошибочного включения после аварии. IP30 не обеспечивает защиту от брызг и пыли - поэтому устройство обязательно должно устанавливаться внутри закрытого щита.

Преимущества

• Электронный расцепитель ETU6.2 даёт точную и настраиваемую защиту - важнее механических аналогов при сложных нагрузках
• Широкий диапазон настройки токов перегрузки и КЗ позволяет использовать один аппарат для различных типов оборудования
• Возможность замены расцепителя без замены корпуса - экономит время и деньги при модернизации системы
• Наличие моторного привода открывает возможности для автоматизации и интеграции в SCADA-системы
• 10-летняя гарантия - одна из самых длинных в классе аналогичных устройств

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы
• IP30 не допускает использование вне герметичных шкафов - нельзя устанавливать на открытых площадках или в сырых помещениях
• Максимальный ток 400 А - не подходит для сетей выше этого значения
• Требуется профессиональная настройка расцепителя - неквалифицированная регулировка может привести к ложным срабатываниям или отказу защиты
• Не имеет встроенного привода - для дистанционного управления нужен дополнительный моторный привод

Примеры использования

• Защита главного ввода на промышленном объекте с несколькими двигателями суммарной мощностью до 160 кВт
• Щитовая защита конвейерной линии на пищевом заводе
• Распределительный щит насосной станции с тремя крупными насосами
• Система питания компрессора в воздухораздаточной станции

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей монтажной плате соответствуют габаритам AV POWER-3/3 - проверьте чертежи производителя
• Настройте расцепитель ETU6.2 под реальный рабочий ток вашего оборудования, а не под максимальный - это повысит надёжность и снизит количество ложных отключений
• Для работы в условиях повышенной запылённости используйте дополнительную защиту - например, герметичный кожух с фильтром
• Обязательно проведите тестирование срабатывания после монтажа - особенно если использовались новые настройки токов КЗ
• Храните запасной расцепитель ETU6.2 - замена занимает менее 15 минут и минимизирует простои
