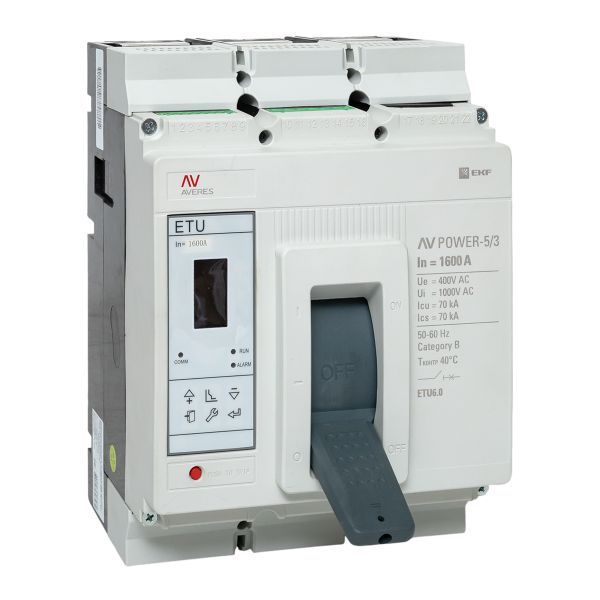

Автоматический выключатель AV POWER-5/3 1600А 70kA ETU6.0 AVERES | mccb-53-1600M-6.0-av EKF

Автоматический выключатель 1600А 70кА AV POWER-5/3 ETU6.0 EKF AVERES предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных щитах. Это компактное устройство в литом корпусе с фиксированными функциями, рассчитанное на высокие токовые нагрузки и совместимое с системами до 690 В.

Назначение и область применения

Автоматический выключатель 1600А 70кА AV POWER-5/3 ETU6.0 EKF AVERES используется для защиты мощных электрических цепей в промышленных объектах: на производствах, в энергоустановках, на конвейерах, в системах питания крупного оборудования. Подходит для распределительных щитов среднего и высокого класса, где требуется надёжная отсечка тока при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 70 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока с таким уровнем напряжения.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную от быстрого КЗ.
• Диапазон настройки защиты от перегрузки: 640–1600 А - можно задать порог срабатывания в этом интервале под нужды нагрузки.
• Диапазон срабатывания при КЗ: 6400–32000 А - чувствительность к короткому замыканию настраивается в десятки килограмм-ампер.
• Вид привода: электромагнитный - управление осуществляется через катушку, обеспечивает быстрое отключение.
• Подключение силовой цепи: болтовое - провода крепятся винтами, требует точного момента затяжки.
• Моторный привод: да - возможность удалённого включения/выключения через внешний привод (уже установлен).
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую платформу, не имеет шасси.
• Тип элемента управления: рычажковый - ручка переключения в положении “ON/OFF” для ручного управления.
• Конструкция: комплектное устройство в корпусе - все элементы собраны в единый герметичный блок.
• Степень защиты IP30 - защита от доступа к опасным частям и твёрдыми предметами >2,5 мм, но не от воды и пыли.
• Указатель расцепления: есть - визуальный индикатор показывает, что выключатель сработал из-за аварии.
• Вспомогательные контакты: 0 - нет дополнительных контактов для сигнализации состояния.

Совместимость и монтаж

Автоматический выключатель 1600А 70кА AV POWER-5/3 ETU6.0 EKF AVERES монтируется на монтажную плиту или DIN-рейку. Болтовое подключение требует соблюдения усилия затяжки - используйте динамометрический ключ. Моторный привод уже встроен, поэтому для дистанционного управления достаточно подвести управляющее напряжение. Нельзя устанавливать дополнительные аксессуары: расцепители, вспомогательные контакты или другие модули - корпус не предусматривает расширения. Убедитесь, что посадочное место соответствует габаритам устройства - он не универсален для других серий.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационной аппаратуры. Степень защиты IP30 допускает использование только внутри закрытых щитов. Отсутствие защиты от влаги и пыли делает невозможным применение в условиях повышенной запылённости или сырости. Индикация расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями.
• Широкий диапазон настроек перегрузки и КЗ - позволяет точно адаптировать защиту под конкретную нагрузку.
• Встроенный моторный привод - исключает необходимость ручного включения после срабатывания, удобно для автоматизации.
• Фиксированная конструкция - снижает риск некорректной сборки, увеличивает надёжность.
• Индикатор расцепления - ускоряет диагностику отказов.

Ограничения применения

• Не поддерживает установку дополнительных аксессуаров - нельзя добавить вспомогательные контакты, расцепители утечки или блокировки.
• Защита IP30 - нельзя использовать вне закрытых щитов, в помещениях с влажностью, пылью или агрессивной средой.
• Только трехполюсная версия - не подходит для однофазных или четырёхполюсных систем.
• Нет возможности замены расцепителя - отличается от более гибких решений, где можно менять тип защиты.
• Требуется точная затяжка болтов - неправильный момент может вызвать нагрев и выход из строя.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В.
• Защита питаний больших насосов, компрессоров или печей на заводе.
• Централизованное отключение линий в системах с дистанционным управлением благодаря встроенному моторному приводу.
• Щиты на базе металлических шкафов, где важна предсказуемость работы и минимизация количества компонентов.

Практические советы

• Перед монтажом проверьте соответствие номинала нагрузки диапазону настройки (640–1600 А) - не превышайте максимум.
• Используйте только рекомендованные болты и затягивайте с указанным моментом - перетяжка разрушает контакт, недотяжка вызывает нагрев.
• Убедитесь, что щит имеет достаточное охлаждение - при работе на пределе 1600 А возможен значительный нагрев корпуса.
• Если нужны сигналы о состоянии (например, “отключен”), выбирайте другую модель - здесь нет вспомогательных контактов.
• Для систем с высокой степенью автоматизации учтите, что этот выключатель не поддерживает модульную эволюцию - если потребуется защита от утечки, придётся менять весь прибор.
