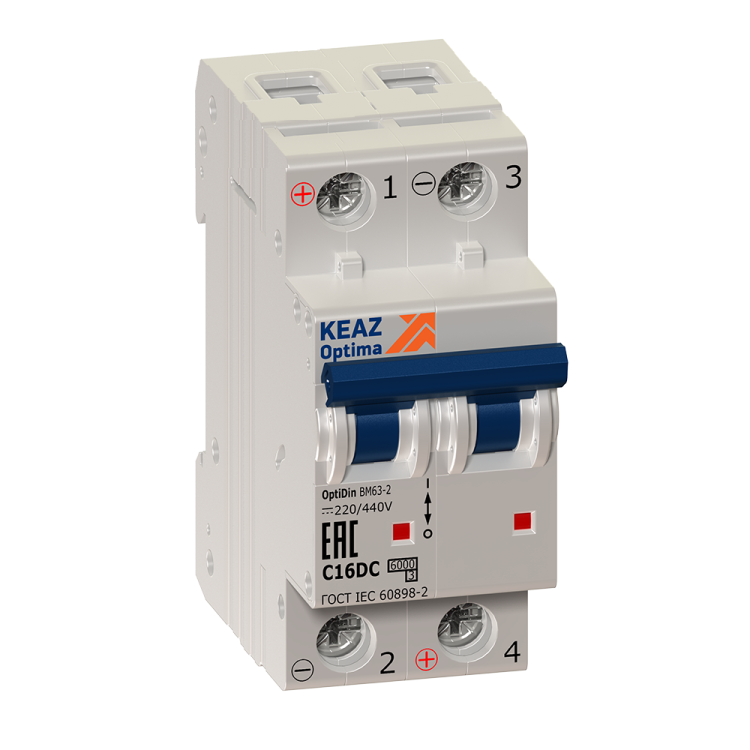

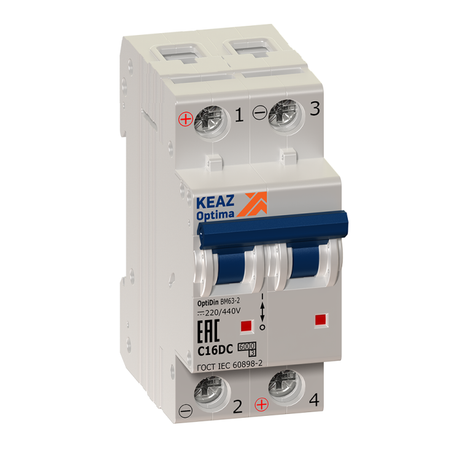

Выключатель автоматический двухполюсный OptiDin BM63-2K16-DC-УХЛ3 (Новый) | 261249 КЭАЗ

Автоматический выключатель модульный двухполюсный 16А K 6кА DC BM63-2K16-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока в условиях экстремальных температур и высоких нагрузок. Этот аппарат сочетает надёжную отключающую способность, компактность и устойчивость к воздействию внешней среды, что делает его подходящим решением для специализированных систем управления, энергообъектов и промышленного оборудования.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А K 6кА DC BM63-2K16-DC-УХЛ3 защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Он применяется там, где требуется гарантированное отключение при аварийных ситуациях - особенно в условиях широкого диапазона температур и повышенной запылённости. Подходит для установки в системах солнечных электростанций, зарядных станциях EV, промышленных контроллеров, батарейных массивах и других устройствах на базе постоянного тока до 230 В.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания;
• Тип тока: постоянный (DC) - специально адаптирован для работы с источниками постоянного тока, отличается от классических AC-выключателей;
• Номинальное напряжение: 230 В - рабочее напряжение цепи; напряжение изоляции также 230 В - гарантирует безопасную работу при этом уровне;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: K - медленно реагирует на кратковременные скачки тока, идеально для цепей с высокими пусковыми токами (например, двигатели, преобразователи);
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузок) - двойная защита;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода большого сечения без переходников;
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ перед достижением максимума, повышает срок службы оборудования;
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем импульсных помех (например, рядом с силовым оборудованием);
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные выбросы напряжения до 4000 В;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли - требует установки внутри щита;
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, хотя сам выключатель работает только с DC;
• Степень загрязнения: 2 - допустим уровень пыли и конденсата в типичных помещениях производства;
• Ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 75 мм - необходим свободный объем для правильной установки и обслуживания;
• Рабочая температура: от –60 C до +60 C - один из самых широких диапазонов среди аналогов, подходит для холодных регионов и жарких помещений;
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, с возможностью эксплуатации в закрытых помещениях с контролируемой влажностью;
• Отключение нейтрали: да - при срабатывании отключаются оба полюса, включая ноль, исключая риск потенциала на нулевой жиле;
• Дополнительные контакты: есть - можно подключить сигнализацию состояния (замкнут/разомкнут) через вспомогательные контакты;
• Способ монтажа: на DIN-рейку - стандартный вариант для сборочных щитов всех типов.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А K 6кА DC BM63-2K16-DC-УХЛ3 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём фиксации за нижний захват - зажим происходит легко и надёжно. Для подключения используйте кабели сечением до 25 мм2. Оба входа и выходы расположены сверху и снизу - позволяют организовать вертикальную или горизонтальную маршрутизацию проводов. Отключение нейтрали требует внимания при подключении: нулевой провод обязательно проходит через этот автомат, он не является просто “проходным” элементом. Убедитесь, что все клеммы затянуты моментом, соответствующим рекомендациям производителя - переусилие может повредить контактную группу.

Безопасность и стандарты

BM63-2K16-DC-УХЛ3 соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Присвоенный код в реестре радиоэлектронной продукции РЭ-2499/20 подтверждает соответствие законодательству РФ. Выключатель имеет сертификаты на применение в промышленных объектах и системах связи. Наличие категории перенапряжения IV и уровня импульсного напряжения 4 кВ делает его устойчивым к switching surges и грозовым импульсам, даже при удалённом расположении от источника питания.

Преимущества

• Высокая отключающая способность (6 кА) при постоянном токе - редкая возможность в бюджетном сегменте;
• Работа при экстремальных температурах - минус 60C до плюс 60C - уникальна для массового применения;
• Отключение нейтрали - повышает безопасность при ремонтах и диагностике;
• Поддержка вспомогательных контактов - удобно для интеграции в системы контроля и SCADA;
• Климатическое исполнение УХЛ3 - не требует дополнительного обогрева или герметизации в холодных регионах;
• Производство КЭАЗ - проверенная технология, известная долговечностью и ремонтопригодностью.

Ограничения применения

Не следует использовать BM63-2K16-DC-УХЛ3 в цепях переменного тока - он не предназначен для AC, и попытки такого подключения приведут к отказу или опасному возгоранию. Также нельзя применять его вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и механических повреждений. Не рекомендуется монтаж в открытых наружных установках, вблизи водоёмов, в сырых цехах без принудительной вентиляции. Характеристика K не подходит для чувствительных устройств с малыми пусковыми токами - лучше выбрать C или B, если нужна более быстрая реакция.

Примеры использования

• Щиты солнечных электростанций - защита PV-панелей и инверторов от перегрузок;
• Зарядные станции для электромобилей - управление питанием постоянного тока;
• Промышленные контроллеры и PLC-системы - обеспечение безопасности цепей 24–230 В DC;
• Железнодорожные системы управления - работа в суровых климатических условиях;
• Аварийные источники питания (UPS) на основе свинцово-кислотных или литиевых батарей.

Практические советы

• Выбирая автоматический выключатель модульный двухполюсный 16А K 6кА DC BM63-2K16-DC-УХЛ3, всегда проверьте, что ваша система действительно работает на постоянном токе - неверное определение тока приведёт к отказу аппарата;
• При использовании в холодных районах учтите, что при температуре ниже –40 C время срабатывания теплового расцепителя увеличивается - возможно потребуется дополнительный нагрев щита;
• Для диагностики состояния используйте встроенные дополнительные контакты - они позволят получить сигнал о положении автомата в систему управления;
• Обеспечьте достаточный доступ к корпусу - глубина монтажа 75 мм требует свободного пространства сзади для проведения работ;
• Проверяйте соответствие сечения кабеля - 25 мм2 - чтобы избежать перегрева и окисления контактов;
• При замене старого автомата - убедитесь, что новый BM63-2K16-DC-УХЛ3 установлен в том же направлении, так как отключение нейтрали влияет на полярность цепи.
