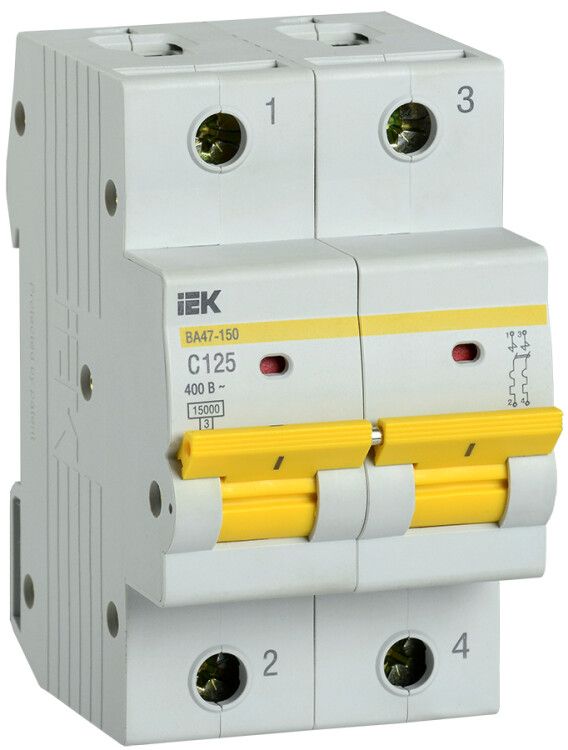

Выключатель автоматический двухполюсный ВА47-150 125А C 15кА KARAT | MVA50-2-125-C IEK

Автоматический выключатель ВА47-150 2Р 125А 15кА характеристика C от IEK — надёжное устройство для защиты двухполюсных цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов и производственных объектов. Артикул mva50-2-125-c соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель ВА47-150 предназначен для защиты групповых и распределительных цепей переменного тока от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Устройство рекомендовано для использования во вводно-распределительных устройствах (ВРУ) жилых, общественных и промышленных зданий. Особенно эффективен там, где требуется защита мощных нагрузок: кондиционеры, насосы, группы розеток, освещение больших помещений.

Технические характеристики

• Номинальный ток: 125 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 230/400 В.
• Количество полюсов: 2 — защищает два фазных провода, применяется в однофазных сетях с двумя фазами или в качестве секционирующего аппарата.
• Номинальная отключающая способность: 15 кА — способен безопасно отключить цепь при токе короткого замыкания до 15 000 А.
• Характеристика срабатывания: C — отключение происходит при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок с умеренным пуском (например, светильники, нагреватели, малые двигатели).
• Тип напряжения: AC — работает только с переменным током частотой 50 Гц.
• Степень защиты: IP40 — защита от твердых предметов больше 1 мм, но не от воды. Применим только внутри закрытых щитов.
• Модульная ширина: 3 модуля — занимает 54 мм места на DIN-рейке.
• Частота: 50 Гц — совместим с сетями России и стран СНГ.
• Срок службы: 15 лет — при соблюдении условий эксплуатации и регулярной проверке контактов.

Совместимость и монтаж

Автоматический выключатель ВА47-150 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке — дополнительные крепления не требуются. Совместим со всеми комплектующими серии KARAT: переходными планками, крышками, боковыми заглушками. Подключается через верхние или нижние клеммы — допускаются медные провода сечением до 50 мм². Обязательно затягивать клеммы моментом 2,5 Н·м — недостаточное усилие вызывает перегрев, избыточное — повреждает контакт.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и МЭК 60898-1. Произведён в соответствии с системой управления качеством ISO 9001. Отличается повышенной механической прочностью корпуса и термостабильными материалами внутренних элементов. Автоматический выключатель ВА47-150 имеет сертификат соответствия ЕАС и может использоваться в любых условиях, предусмотренных нормами ПУЭ.

Преимущества

• Высокая предельная отключающая способность (15 кА) обеспечивает безопасность даже при аварийных режимах в старых сетях с низким импедансом.
• Характеристика “C” хорошо сочетается с современной бытовой техникой — меньше ложных срабатываний при запуске двигателей.
• Конструкция с двойным механизмом расцепления (электромагнитный + тепловой) гарантирует точное реагирование на все виды перегрузок.
• Возможность дополнительной комплектации — позволяет легко установить блоки сигнализации, расцепители минимального напряжения или дополнительные контакты.

Ограничения применения

• Не предназначен для работы вне закрытых щитов — степень защиты IP40 исключает использование на улице или в сырых помещениях без дополнительной герметизации.
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) — для них лучше выбрать характеристику D.
• Не используется в сетях постоянного тока — только переменный ток 50 Гц.
• Запрещено использовать вместо рубильника — не предназначен для частого ручного коммутирования.

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной.
• Щитовая защита входа в квартиру или офис — когда нужна двухполюсная коммутация фазы и нуля.
• Подключение конвекторов или тепловых завес в административных зданиях.
• Обеспечение безопасности в распределительных щитах производственного оборудования с умеренно индуктивными нагрузками.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — для 125 А минимум требуется 25 мм² меди, желательно 35 мм².
• При сборке щита используйте перемычки между автоматами одинакового типа — это снижает риск перегрева в местах соединений.
• Если планируете подключать двигатель, убедитесь, что его пусковой ток не превышает 10×125 = 1250 А — иначе выберите вариант с характеристикой D.
• Проверяйте температуру корпуса автомата каждые 6 месяцев — если он горячий при работе, возможно, есть плохой контакт или перегрузка.
• Артикул mva50-2-125-c — единственный в линейке с такой комбинацией: 125 А, 2P, C, 15 кА. Аналоги других брендов могут отличаться по габаритам или сроку службы.
