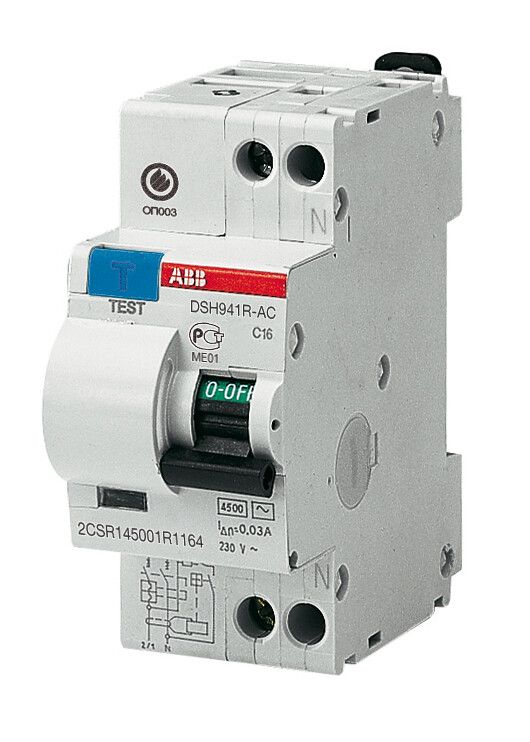

Выключатель автоматический дифференциального тока DSH941R 16А 30мА C ABB 2csr245072r1164

Выключатель автоматический дифференциального тока DSH941R (серия DSH201R) от ABB объединяет функции защиты от коротких замыканий и перегрузок с контролем утечек переменного тока (тип AC) для однофазных сетей 230 В. Модель с номиналом 16 А и характеристикой срабатывания C предназначена для коммутации нагрузок с умеренными пусковыми токами, таких как розеточные группы, освещение и бытовая техника. Ключевым отличием от простых УЗО является встроенная защита от сверхтоков, что позволяет использовать устройство как самостоятельный элемент защиты линии без установки последовательного автоматического выключателя. Двухполюсная конструкция (1P+N) обеспечивает одновременное отключение фазного и нейтрального проводников, что критично для безопасности при обслуживании или неисправностях в сети. Номинальный ток утечки 30 мА обеспечивает защиту человека от поражения электрическим током при прямом прикосновении, а класс токоограничения 3 гарантирует быстрое отключение при коротком замыкании, снижая тепловое воздействие на проводку. Наличие функции защиты от ложного срабатывания и устройства блокировки предотвращает случайное включение после срабатывания, что важно для предотвращения повторного включения в неисправную цепь. Устройство рассчитано на монтаж в щитах с глубиной 69 мм и поддерживает подключение кабелей сечением до 16 мм², что соответствует стандартным требованиям для линий с током 16 А. Рабочий диапазон температур от -25 до +55 °C и климатическое исполнение УХЛ3.1 позволяют эксплуатировать выключатель в неотапливаемых помещениях, гаражах или на открытых площадках с защитой от осадков. Модель не подходит для цепей с электронными компонентами, чувствительными к постоянному току утечки, так как реагирует только на переменный ток (тип AC). Для сетей с выпрямителями или частотными преобразователями потребуется устройство типа A или B. Проверку работоспособности можно проводить вручную кнопкой «Тест», создавая искусственную утечку для подтверждения исправности механизма отключения.
