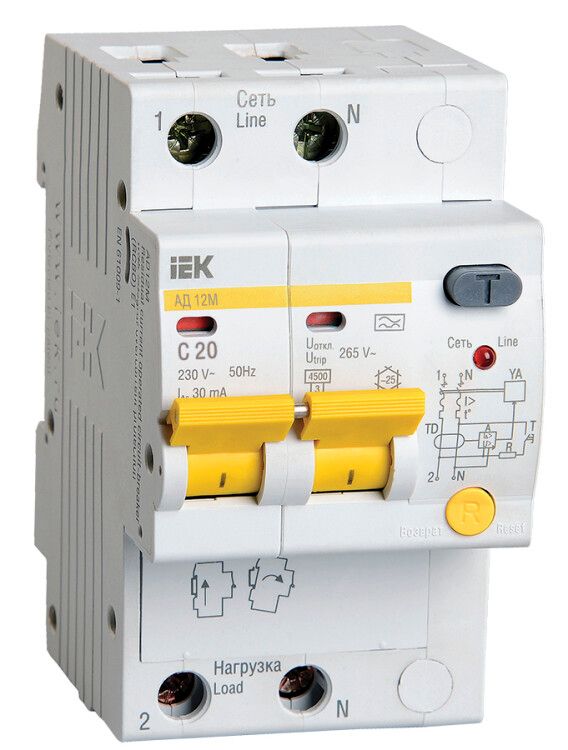

Выключатель автоматический дифференциального тока 2п C 20А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-020-C-030

Автоматический выключатель дифференциального тока АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в распределительных щитах промышленных объектов, обеспечивает безопасность персонала и оборудование при работе в условиях повышенной влажности и колебаний напряжения.

Назначение и область применения

АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах производственных помещений, мастерских и складах. Подходит для сетей с напряжением 230 В и частотой 50 Гц.

Технические характеристики

• Тип устройства: автоматический выключатель дифференциального тока (АД-12М)
• Количество полюсов: 2
• Номинальный ток: 20 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к переменному и импульсному току утечки типа A
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при высоких токах КЗ
• Характеристика срабатывания по току перегрузки/КЗ: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Номинальное напряжение: 230 В
• Частота: 50 Гц
• Ширина по модулям: 3 М (стандартная для DIN-рейки)
• Глубина монтажа: 72,5 мм - требует достаточного места внутри щита
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: стационарное - не предназначено для перемещения
• Способ монтажа: на DIN-рейку
• Наличие нейтрального проводника: да - требуется подключение N-проводника
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 15 лет
• Нормативные документы: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010

Совместимость и монтаж

АД-12М совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 72,5 мм. Нейтральный проводник обязательно подключается к клемме N. Устройство поддерживает двойное присоединение: можно использовать как жесткие шины, так и гибкие многожильные провода. Подключение кабелей сечением до 35 мм2 выполняется без дополнительных переходников. После установки проверьте надежность зажимов - слабый контакт может привести к нагреву.

Безопасность и стандарты

АД-12М соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, что гарантирует соответствие европейским нормам безопасности RCD. Устройство имеет класс защиты IP20 - исключает доступ к токоведущим частям при обычном использовании. Интегрированная индикация показывает состояние: горящий светодиод указывает на включенное положение, мигание - на срабатывание по дифференциальному току. Отличительная особенность - сохранение работоспособности при падении напряжения до 50 В, что важно для аварийных ситуаций.

Преимущества

• Объединяет две функции: защита от утечек (30 мА) и защита от сверхтоков (тип C) - экономит место в щите
• Защита от сверхтоков реализована в обоих полюсах - повышает надежность
• Поддержка двух видов подключения (шина и гибкий провод) - удобно при реконструкции
• Светодиодная индикация включения и срабатывания - упрощает диагностику
• Работоспособность при низком напряжении (до 50 В) - важна для промышленных систем с нестабильным питанием
• Срок службы 15 лет - долговечность при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в помещениях с постоянной влажностью или риском брызг воды - степень защиты IP20 не обеспечивает защиту от влаги
• Не подходит для сетей с постоянным током - только для переменного тока 50 Гц
• Требуется обязательное подключение нулевого проводника - нельзя использовать в TN-C системах без разделения PEN
• Не рассчитан на частые коммутационные операции - не является выключателем нагрузки
• Не следует применять в местах с уровнем загрязнения выше 2 - возможны пробои между контактами

Примеры использования

• Щитовая на производственной линии - защита группы станков с электродвигателями
• Распределительный щит цехового освещения - предотвращение пожара при старении изоляции
• Щит управления насосной станцией - защита от утечек в условиях повышенной влажности
• Распределительный пункт на складе - обеспечение безопасности при обслуживании оборудования

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно разделён (PEN → PE+N), особенно в старых системах
• При подключении гибкого провода используйте наконечники - это предотвратит ослабление контакта
• Не устанавливайте АД-12М рядом с источниками тепла - перегрев снижает срок службы
• Тестируйте устройство кнопкой “T” ежемесячно - даже при отсутствии сбоев
• При проектировании учтите глубину монтажа 72,5 мм - выбирайте щиты с запасом по глубине
• Для систем с большим числом потребителей - не используйте АД-12М как единственный защитный элемент; лучше применять селективную схему с координацией
