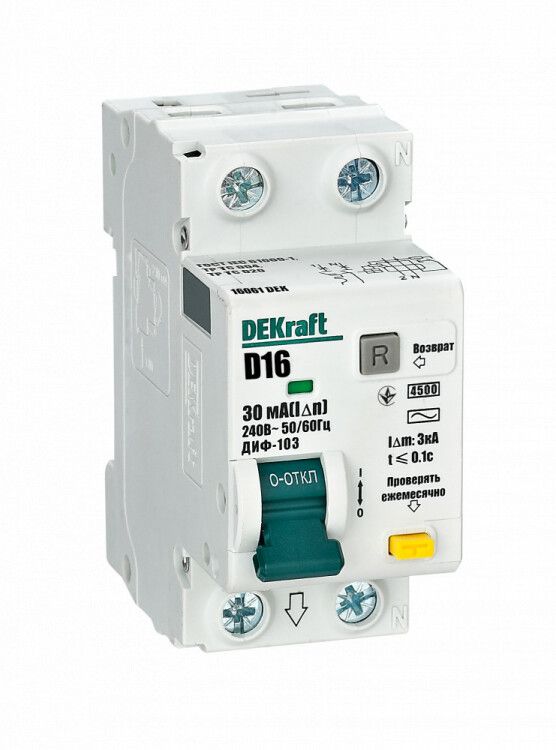

Автоматический выключатель дифференциального тока АВДТ 1Р+N 16А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16061DEK DEKraft APC

Автоматический выключатель дифференциального тока серии ДИФ-103 от DEKraft - двухполюсный аппарат (1P+N) на 16 А с чувствительностью 30 мА, предназначенный для защиты людей от поражения электрическим током и оборудования от токов утечки и перегрузок. Артикул 16061dek обеспечивает надёжную работу в бытовых и промышленных сетях 230 В.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 защищает от поражения электрическим током при утечках через тело человека или повреждённую изоляцию. Он также отключает цепь при перегрузках и коротких замыканиях. Применяется в распределительных щитах жилых домов, офисов, мастерских и на объектах с однофазными нагрузками: розеточные группы, освещение, бытовые приборы, насосы, вентиляторы.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 30 мА - безопасный порог для защиты человека
• Тип тока утечки: AC - реагирует на синусоидальные утечки (типичны для бытовой техники)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при значительном КЗ
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры)
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Напряжение изоляции: 500 В
• Частота: 50 Гц
• Ширина по модулям: 2 М (стандартная для DIN-рейки)
• Глубина монтажа: 74,5 мм
• Степень защиты: IP20 - защита от прикосновений пальцев, не защищён от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запыления

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительных щитах совместно с обычными автоматами. Для правильной работы требуется подключение фазного и нулевого провода - ноль обязательно проходит через устройство. Подключение выполняется согласно маркировке на корпусе: L (фаза), N (нейтраль). Не требует внешнего питания - работает на основе дифференциального трансформатора.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Сертифицирован для использования в сетях TN-S, TN-C-S, TT. Наличие отключения нулевого проводника исключает риск сохранения потенциала на оборудовании после срабатывания.

Преимущества

• Компактная конструкция (2 модуля) - экономит место в щите по сравнению с аналогами серии ДИФ-101
• Электронный блок дифференциальной защиты - стабильно работает даже при колебаниях напряжения
• Характеристика D позволяет использовать с двигателями и другим оборудованием с высоким пусковым током
• Отключение обоих полюсов (L+N) - повышает безопасность при ремонте и обслуживании
• Надёжное срабатывание при 30 мА - соответствует требованиям безопасности для жилых помещений

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Работает только с переменным током типа AC - не реагирует на постоянные утечки (например, от импульсных БП)
• Не подходит для сетей выше 230 В - максимальное рабочее напряжение 230 В
• Не используется в системах IT (изолированная нейтраль) - требует заземлённой нейтрали
• Не имеет функции самотестирования - необходимо проверять кнопкой «Т» ежемесячно

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бассейне
• Подключение стиральных машин, посудомоечных машин, водонагревателей
• Щиты на этажах многоквартирных домов
• Оборудование с электродвигателями: насосы, компрессоры, вентиляторы
• Промышленные пульты управления, малые станки с однофазным питанием

Практические советы

• Перед установкой проверьте соответствие номинала (16 А) нагрузке - не превышайте мощность 3,5 кВт
• Убедитесь, что нулевой проводник подключён именно к контакту N, а не к заземлению
• Проверяйте работоспособность устройства каждый месяц кнопкой «Т» - она моделирует утечку
• При использовании нескольких ДИФ-103 в одном щите соблюдайте координацию - не ставьте несколько 30 мА на одной линии без селективности
• Посадочный диаметр клемм рассчитан на медные провода сечением 0,75–25 мм2 - используйте наконечники при необходимости
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на точность срабатывания
