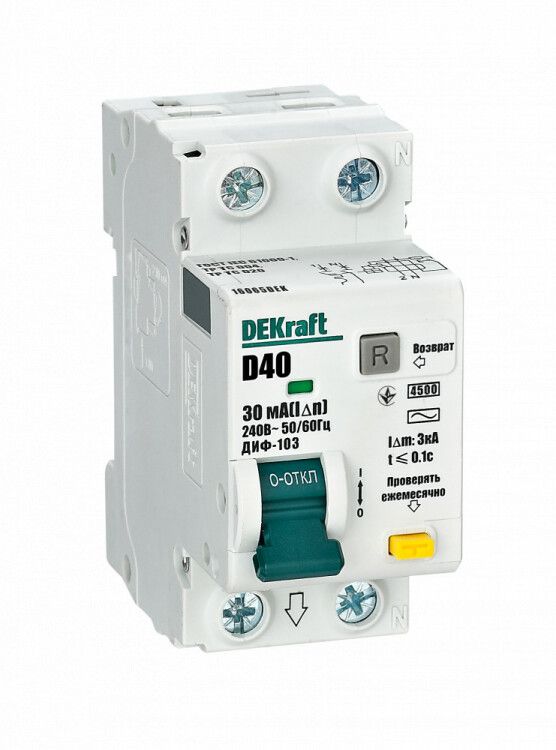

Автоматический выключатель дифференциального тока АВДТ 1Р+N 40А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16065DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - двухполюсный аппарат (1P+N) на 40 А с чувствительностью 30 мА, предназначенный для защиты людей от поражения электрическим током и оборудования от токов утечки и перегрузок в однофазных сетях 230 В. Устройство сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 защищает от:

• поражения электрическим током - при утечке через тело человека (например, при контакте с повреждённой изоляцией);
• возгорания - при длительных токах утечки, которые могут нагревать провода;
• повреждений оборудования - благодаря встроенной защите от сверхтоков (перегрузка и КЗ).

Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, где есть группы розеток, водонагреватели, стиральные машины, бойлеры и другая бытовая техника. Применяется в сетях переменного тока 230 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 30 мА - порог срабатывания при утечке; обеспечивает безопасную защиту человека.
• Тип тока утечки: AC - реагирует только на синусоидальную утечку переменного тока (не сработает на импульсные или постоянные утечки).
• Характеристика срабатывания: D - позволяет выдерживать кратковременные высокие пусковые токи (например, у двигателей, насосов, компрессоров).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который аппарат способен безопасно отключить.
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль, что исключает риск сохранения потенциала на нулевом проводе.
• Напряжение: 230 В - рассчитан на работу в однофазных сетях.
• Модульная ширина: 2 модуля - занимает 18 мм в ширину, удобно для компактных щитов.
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов.
• Глубина монтажа: 74,5 мм - важно при планировании глубины щита.

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 устанавливается на DIN-рейку типа 35 мм. Для правильного подключения:

• Фазный провод подключается к входу L, нулевой - к N;
• Выходные клеммы идут к нагрузке (розеткам, оборудованию);
• Не допускается соединение нулей после аппарата с другими цепями - это нарушит работу дифзащиты;
• Рекомендуется проверять полярность подключения - ноль должен проходить через аппарат, а не bypass’ом.

При использовании в щитах с ограниченным пространством учтите, что ДИФ-103 - компактнее аналогичных моделей серии ДИФ-101, но всё равно требует свободного места вокруг для теплоотвода.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ДИФ-103 соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для устройств защитного отключения. Сертифицирован для применения в бытовых и аналогичных условиях. Электронный блок дифференциальной защиты работает без внешнего питания - срабатывает даже при отсутствии напряжения в сети.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите.
• Характеристика D позволяет использовать его с двигателями и мощными потребителями без ложных срабатываний.
• Отключение фазы и нуля одновременно снижает риск возникновения опасного потенциала на нулевом проводе.
• Компактность (2 модуля) делает его идеальным для современных малогабаритных щитов.
• Электронная схема не зависит от наличия напряжения - срабатывает даже при аварийном отключении питания.

Ограничения применения

• Не предназначен для сетей с постоянным током или импульсными утечками - не сработает на токи утечки постоянного тока (DC) или выпрямленные сигналы (например, от ИБП или LED-драйверов).
• IP20 не допускает установку во влажных помещениях вне щита - нельзя монтировать в банях, на улице, в сырых подвалах без герметизации.
• Не рекомендуется применять в системах TN-C - требуется отдельный PE-проводник (системы TN-S, TT).
• Не защищает от перенапряжений - для этого нужны дополнительные устройства (грозовые разрядники, стабилизаторы).

Примеры использования

• Защита группы розеток в кухне - особенно рядом с мойкой и холодильником.
• Щитовая группа для стиральной машинки, бойлера или теплого пола.
• Электрооборудование мастерской: точечные сварочные аппараты, насосы, компрессоры с высоким пусковым током.
• Распределительный щит квартиры - вместо двух отдельных устройств (AV + УЗО) используется один ДИФ-103.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма.
• Проверяйте соответствие сечения кабеля: для 40 А нужен медный провод минимум 6 мм2.
• Не используйте этот автомат там, где возможны частые скачки напряжения - он не защищает от перенапряжений.
• При замене старого УЗО на ДИФ-103 убедитесь, что нулевой провод не был ранее заземлён после УЗО - это вызовет ложные срабатывания.
• Для больших объектов лучше применять групповое УЗО с меньшей чувствительностью (100–300 мА), а ДИФ-103 (30 мА) - на ответственные участки.
