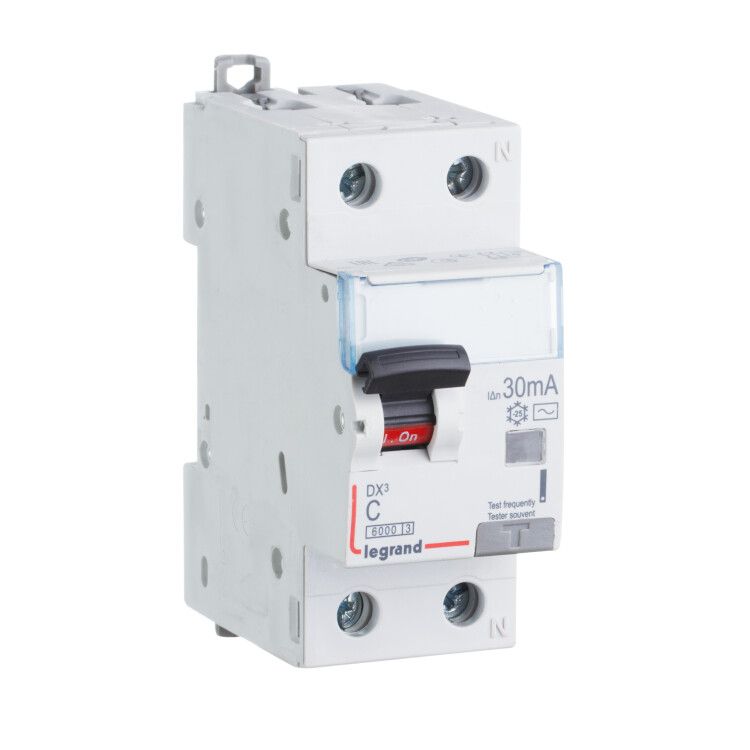

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип A 6кА DX3 Leg 411051 Legrand

Автоматический дифференциальный выключатель Legrand DX3 с артикулом 411051 - это комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях переменного тока на 230 В.

Назначение и область применения

Выключатель автоматический дифференциальный тока Legrand DX3 обеспечивает двойную защиту: от сверхтоков (коротких замыканий и перегрузок) и от токов утечки. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и производственных помещений. Особенно эффективен там, где используются электроприборы с высоким риском утечки - стиральные машины, бойлеры, кухонная техника, насосы, станки.

Технические характеристики

• Номинальный ток: 20 А - позволяет подключать нагрузку до 4,6 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной электроники: инверторы, зарядные устройства)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, нагреватели, двигатели малой мощности)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Напряжение: 230 В AC, частота 50 Гц - для однофазных сетей
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Глубина монтажа: 44 мм - требует достаточного пространства внутри корпуса
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; применяется только во внутренних щитах
• Сечение проводов: 0,75–16 мм2 - совместим с большинством медных кабелей
• Способ монтажа: DIN-рейка 35 мм - стандартный крепёж для промышленных и бытовых щитов
• Климатическое исполнение: УХЛ4 - работает при температуре от –25C до +40C, допускает повышенную влажность
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Наличие блокировки: да - запирает рычаг после срабатывания, предотвращает случайное включение

Совместимость и монтаж

Выключатель автоматический дифференциальный тока DX3 устанавливается на стандартную DIN-рейку. Обязательно соблюдайте полярность: вход фазы и нуля - сверху, выход - снизу. Подключение проводов выполняйте с усилием, соответствующим моменту затяжки (не более 0,8 Нм). Убедитесь, что сечение провода попадает в диапазон 0,75–16 мм2 - меньшие или большие провода могут вызвать перегрев или плохой контакт. Блокировка предотвращает включение при повреждении, поэтому перед повторным включением проверьте причину срабатывания.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 61009-1 (для УЗО) и IEC 60947-2 (для автоматических выключателей). Соответствие гарантирует надёжность срабатывания, долговечность и соответствие требованиям безопасности Евросоюза и России. Класс токоограничения 3 и наличие блокировки повышают уровень защиты при аварийных ситуациях.

Преимущества

• Защита типа A - единственная подходящая для современного оборудования с выпрямителями (LED-освещение, компьютеры, инverterные приборы)
• Функция тестирования - кнопка “T” позволяет ежемесячно проверять работоспособность без специнструментов
• Блокировка после срабатывания - исключает повторное включение при неустранённой неисправности
• Компактность - 2 модуля позволяют экономить место в щитке
• Надёжный механический привод - не зависит от внешнего питания, работает даже при отключении сети

Ограничения применения

• Не предназначен для установки на открытом воздухе или в сырых помещениях - степень защиты IP20 не защищает от влаги
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50 Гц
• Не подходит для нагрузок выше 20 А - при превышении возможен отказ или перегрев
• Температурный диапазон ограничен: при температуре ниже –25C или выше +40C работа не гарантирована
• Не используется в системах TN-C - требуется отдельный PE-проводник (системы TN-S, TT)

Примеры использования

• Щиток квартиры - защита розеток на кухне, в ванной, детской комнате
• Производственный участок - питание станков с ЧПУ, сварочных аппаратов, конвейеров
• Офис - защита серверной, рабочих мест с ЭВМ и оргтехникой
• Гараж или мастерская - розетки для инструментов, освещение, тепловые пушки

Практические советы

• Перед установкой всегда проверяйте состояние изоляции проводов - слабая изоляция вызывает ложные срабатывания
• Не соединяйте несколько дифавтоматов последовательно - это нарушает координацию срабатывания
• Проверяйте работу кнопкой “Test” хотя бы раз в месяц - особенно важна регулярная проверка в условиях повышенной влажности
• При частых срабатываниях ищите источник утечки: старый кабель, поврежденная изоляция, неисправный прибор
• Выбирайте этот дифавтомат вместо обычного автомата + УЗО, если нужна компактность и скоординированная защита
