Выключатель автоматический дифференциального тока DX3 6000 1п+N 25А С 300мА тип AС | 411026 Legrand

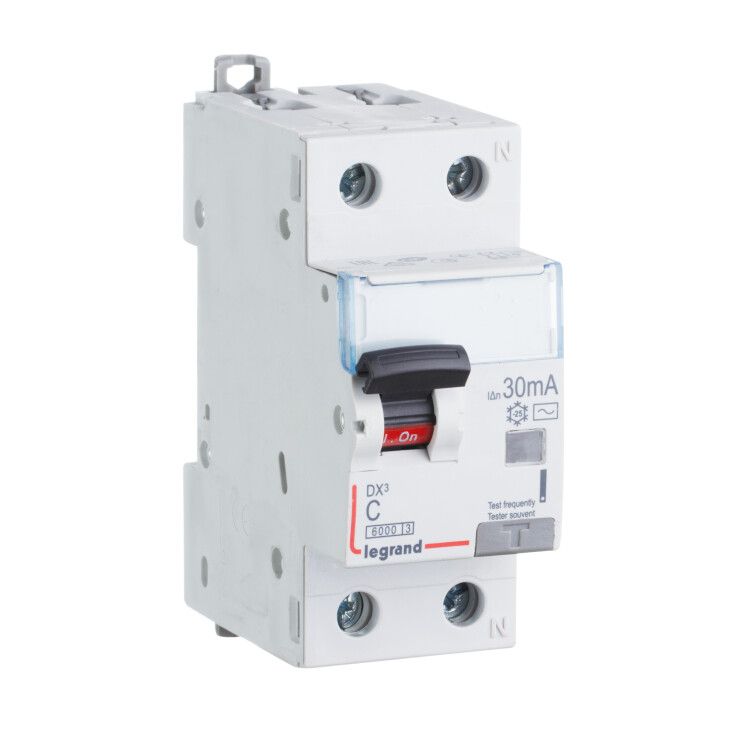

Автоматический дифференциальный выключатель Legrand DX3, артикул 411026 - это двухполюсное устройство (1P+N) для защиты людей и оборудования от поражения током и коротких замыканий в бытовых и промышленных сетях переменного тока. Комбинирует функции автомата и УЗО в одном корпусе, удобно монтируется на DIN-рейку.

Назначение и область применения

Выключатель автоматический дифференциальный Legrand DX3 предназначен для одновременной защиты от:

• токов утечки (дифференциальных токов) свыше 300 мА - предотвращает поражение электрическим током;
• коротких замыканий и перегрузок - защищает проводку и оборудование от повреждений.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где есть повышенная опасность утечек: ванные комнаты, кухни, мастерские, насосные станции.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 300 мА - чувствителен к утечкам выше этой величины; подходит для групповой защиты нескольких потребителей.
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (например, насосы, вентиляторы).
• Род тока: переменный (AC) - работает только в сетях 50 Гц, не подходит для постоянного тока или сложных форм сигналов.
• Степень защиты: IP20 - защищён от прикосновения пальцев и твердых предметов, но не от воды и пыли; требует установки внутри закрытого щита.
• Поперечное сечение проводника: 0,75–16 мм2 - совместим с медными проводами стандартного сечения для квартир и производств.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от 0C до +40C; не рекомендован для холодных необогреваемых помещениях.
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловое воздействие на проводку.
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке, легко встраивается в существующий щит.
• Глубина монтажа: 44 мм - требуется свободное пространство за щитом для правильной установки.

Совместимость и монтаж

Выключатель автоматический дифференциальный Legrand DX3 монтируется на DIN-рейку шириной 35 мм. Подключение выполняется через зажимы на передней панели. Обязательно соблюдать полярность: вход фазы - L, вход нуля - N. Отходящие провода подсоединяются к нижним клеммам. Устройство имеет механическую блокировку, которая препятствует повторному включению после срабатывания, пока не будет сброшено вручную.

Необходимо использовать провода сечением не менее 0,75 мм2 и не более 16 мм2. Перед первым запуском обязательно проверить работоспособность кнопкой “T” (Test): при её нажатии устройство должно отключиться.

Безопасность и стандарты

Выключатель автоматический дифференциальный Legrand DX3 соответствует международным стандартам IEC 61009-1 (для УЗО) и IEC 60947-2 (для автоматических выключателей). Соответствие гарантирует надёжность срабатывания, долговечность и соответствие требованиям безопасности Евросоюза и стран СНГ.

Преимущества

• Объединяет две функции (защита от утечек и перегрузок) в одном устройстве - экономит место в щите.
• Механическая блокировка предотвращает случайное включение после аварийного отключения.
• Кнопка “Тест” позволяет регулярно проверять исправность без специнструментов.
• Совместим с большинством современных щитов Legrand и других европейских производителей.
• Класс токоограничения 3 обеспечивает минимальное повреждение проводки при КЗ.

Ограничения применения

• Не применяется в сетях постоянного тока или с частотой, отличной от 50 Гц.
• IP20 не допускает установку во влажных местах вне щита - нельзя монтировать в бане, на улице или в сыром подвале без герметичного бокса.
• Рабочая температура начинается от 0 C - не подходит для неотапливаемых помещений зимой.
• Дифференциальный ток 300 мА слишком велик для защиты одного человека - используется для групповой защиты, а не для отдельных розеток.
• Номинальное напряжение изоляции указано как 0 В - вероятно, ошибка в данных; фактически устройство рассчитано на 230 В, как указано в номинале.

Примеры использования

• Защита всей кухни: розетки, вытяжка, микроволновая печь, посудомойка - одним дифавтоматом вместо трёх отдельных УЗО+автоматов.
• Щит на этаже многоквартирного дома: группа розеток всех комнат защищена одним 25А/300мА устройством.
• Производственный участок: станки с электродвигателями, свет и розетки обслужены одной линией с дифавтоматом Legrand DX3.

Практические советы

• Выбирая дифавтомат, помните: 300 мА - это уровень для защиты оборудования, а не человека. Для розеток в ванной нужен 30 мА.
• Проверяйте состояние устройства кнопкой “T” хотя бы раз в месяц - особенно если он установлен в промышленном режиме.
• При замене старого УЗО на этот дифавтомат - убедитесь, что сечение проводов соответствует 0,75–16 мм2, иначе возможен нагрев.
• Не используйте его в качестве основного рубильника - он не предназначен для частого ручного включения/выключения.
• При сборке щита оставьте минимум 44 мм глубины за DIN-рейкой - иначе устройство не войдёт полностью.
