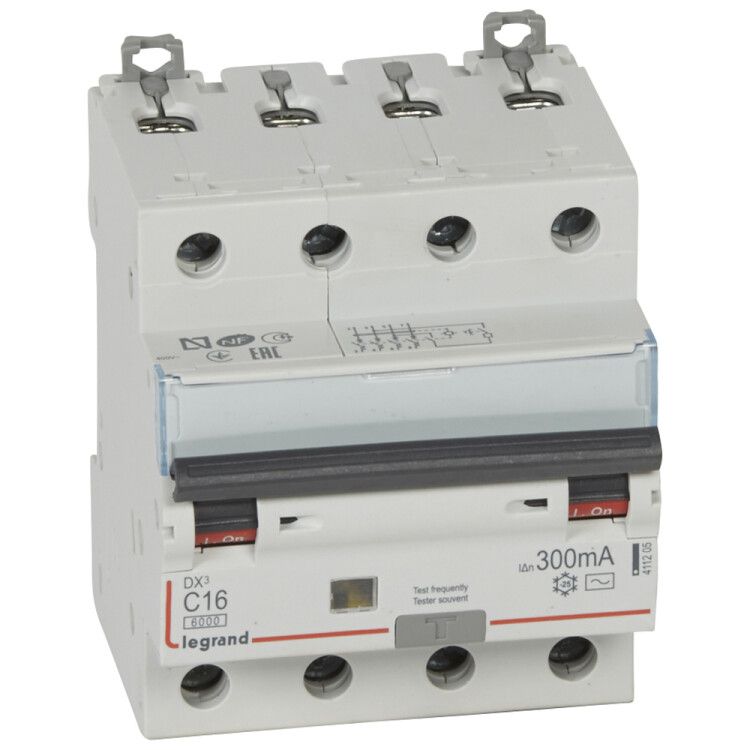

Выключатель автоматический дифференциального тока DX3 6000 4п 16А С 300мА тип AС | 411205 Legrand

Автоматический выключатель дифференциального тока Legrand DX3, артикул 411205 - это четырёхполюсное устройство для защиты людей и оборудования от поражения током и коротких замыканий в сетях переменного тока 400 В. Подходит для установки на DIN-рейку в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3, артикул 411205 предназначен для одновременной защиты от токов утечки и сверхтоков (коротких замыканий и перегрузок). Он используется в электросетях с напряжением до 400 В, частотой 50 Гц, где требуется высокий уровень безопасности - в квартирах, офисах, производственных помещениях, на участках с повышенной влажностью или риском повреждения изоляции.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток срабатывания: 300 мА - чувствительность к утечкам, защищающая от возгораний и поражений при косвенном прикосновении
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, освещение)
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Род тока: переменный (AC) - работает только с сетями переменного тока
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого шкафа
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещении с умеренным климатом, включая холодные зимние условия
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловые повреждения
• С коммутируемым нейтральным проводником: да - ноль размыкается вместе с фазами, повышает безопасность
• С устройством блокировки: да - предотвращает случайное включение после срабатывания
• Частота: 50 Гц - стандартная для России и стран СНГ
• Нормативный документ: МЭК 61009-1 / 60947-2 - соответствует международным требованиям к УЗО и автоматическим выключателям

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand DX3, артикул 411205 устанавливается на стандартную DIN-рейку шириной 35 мм. Глубина монтажа составляет 44 мм - убедитесь, что в щите достаточно места. Подключение выполняется к верхним зажимам: фазы L1–L3 и ноль N. Все провода должны иметь сечение до 35 мм2. После монтажа проверьте надёжность затяжки клемм. Блокировка предотвращает включение устройства, пока не будет сброшено рычагом вручную - это важно для безопасности при ремонтах.

Безопасность и стандарты

Устройство соответствует стандартам МЭК 61009-1 и IEC 60947-2, что гарантирует соответствие требованиям к надёжности, сроку службы и безопасности. Класс токоограничения 3 обеспечивает минимальное воздействие энергии КЗ на проводку. Коммутируемый ноль и функция блокировки исключают опасность сохранения потенциала на оборудовании после отключения. IP20 не защищает от брызг - устройство нельзя использовать вне закрытого щита.

Преимущества

• Объединяет функции УЗО и автомата в одном корпусе - экономит место в щите
• Коммутируемый ноль повышает безопасность при обслуживании
• Функция тестирования позволяет ежемесячно проверять работоспособность без специнструментов
• Блокировка предотвращает самопроизвольное включение после аварийного отключения
• Подходящая характеристика “C” делает его подходящим для двигателей и других индуктивных нагрузок

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, на улице)
• Рабочая температура от 0 C - не рекомендован для неотапливаемых помещений при минусовых температурах
• Номинальное напряжение изоляции и импульсное выдерживаемое напряжение указаны как 0 - возможно, данные некорректны; в реальности устройство рассчитано на 400 В, но точные значения изоляционной прочности в документации не указаны - используйте в рамках классических условий для 400 В
• Не подходит для систем IT (с изолированной нейтралью) - требует TN-S или TN-C-S

Примеры использования

• Защита групповой линии на кухне с плитой, микроволновкой и водонагревателем
• Щитовая на производстве - защита трёхфазного двигателя насоса или конвейера
• Распределительный щит многоквартирного дома - отдельный автомат на этаж или секцию
• Система освещения и розеток в мастерской с металлическими станками

Практические советы

• Выбирая этот выключатель автоматический дифференциального тока Legrand DX3, убедитесь, что ваш щит имеет достаточную глубину (минимум 44 мм) и свободные 4 модуля DIN
• Проверяйте состояние устройства раз в месяц - нажимайте кнопку «Тест». Если он не отключится - замените его
• Не используйте его как основной рубильник - он не предназначен для частого ручного включения/выключения
• При подключении соблюдайте полярность: фазы на L1–L3, ноль на N. Перепутанный ноль может нарушить работу дифзащиты
• Для систем с большим количеством электроники (компьютеры, ИБП) лучше выбрать тип A вместо AC - здесь же используется AC, поэтому возможны ложные срабатывания при наличии импульсных помех
