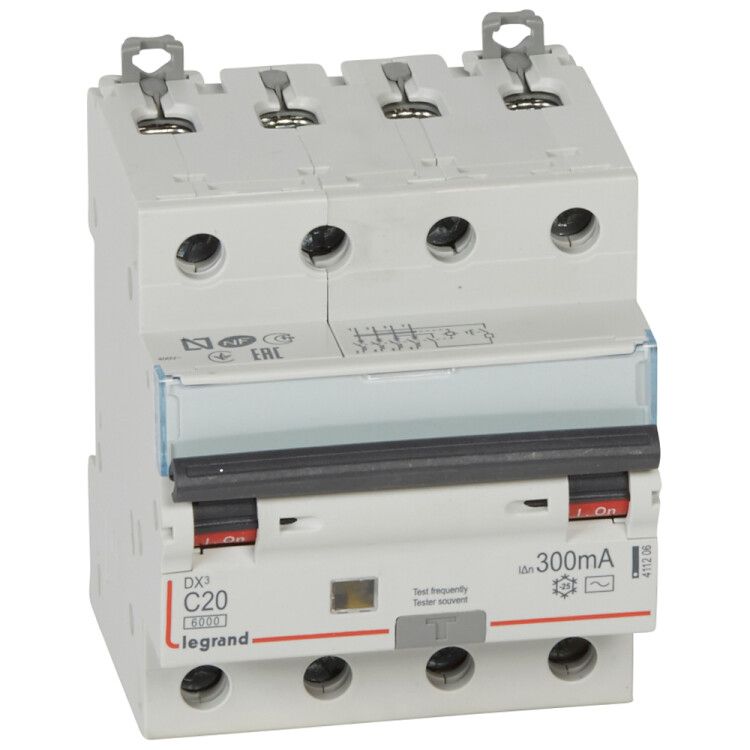

Выключатель автоматический дифференциального тока DX3 6000 4п 20А С 300мА тип AС | 411206 Legrand

Автоматический выключатель дифференциального тока Legrand DX3, артикул 411206 - четырёхполюсное устройство для защиты людей и оборудования от поражения током утечки и коротких замыканий в сетях переменного тока 400 В. Подходит для установки на DIN-рейку в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3, артикул 411206 предназначен для одновременной защиты от токов утечки и сверхтоков (коротких замыканий и перегрузок). Он используется в электросетях с напряжением до 400 В, частотой 50 Гц, где требуется высокий уровень безопасности - в квартирах, офисах, производственных помещениях, на участках с повышенной влажностью или риском повреждения изоляции.

Технические характеристики

• Номинальный ток: 20 А - допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - чувствительность к утечкам, достаточна для защиты оборудования; менее чувствительна, чем 30 мА, поэтому не применяется для защиты человека напрямую
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Номинальное напряжение: 400 В - совместим с трёхфазными сетями 380–400 В
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 4 - занимает 4 стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные провода
• Климатическое исполнение: УХЛ4 - работает при температуре от –25C до +40C, подходит для неотапливаемых помещений
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении, обеспечивает полную изоляцию цепи
• С устройством блокировки: да - предотвращает случайное включение после срабатывания
• Частота: 50 Гц - для сетей России и стран СНГ
• Нормативные требования: МЭК 61009-1 / IEC 60947-2

Совместимость и монтаж

Выключатель автоматический дифференциального тока Legrand DX3, артикул 411206 монтируется на стандартную DIN-рейку глубиной 44 мм. Все входящие и выходящие провода подключаются к верхним и нижним зажимам. Клеммы рассчитаны на провода сечением от 0,5 до 35 мм2. Обязательно соблюдать полярность: L1-L2-L3-N на входе, аналогично на выходе. Нулевой проводник обязательно проходит через устройство - он коммутируется. После монтажа проверьте работу кнопкой «Тест»: при её нажатии автомат должен отключиться. Если не срабатывает - устройство неисправно.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand DX3 соответствует международным стандартам МЭК 61009-1 и IEC 60947-2. Класс токоограничения 3 гарантирует быстрое гашение дуги при аварийном отключении. Категория перенапряжения 0 указывает, что устройство не предназначено для защиты от скачков напряжения - для этого нужны отдельные устройства (например, ОПС). Степень загрязнения 2 означает, что применение допускается в помещениях со слабым загрязнением (без металлической пыли, конденсата и агрессивных паров).

Преимущества

• Объединяет функции УЗО и автомата в одном корпусе - экономит место в щите
• Коммутируемый ноль обеспечивает полное отключение цепи - выше безопасность при обслуживании
• Функция блокировки исключает самопроизвольное включение после срабатывания
• Кнопка «Тест» позволяет регулярно проверять работоспособность без специнструментов
• Характеристика «C» хорошо сочетается с индуктивными нагрузками - идеально для промышленного оборудования

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами
• IP20 не допускает установку вне закрытого шкафа - нельзя использовать во влажных местах без дополнительной защиты
• Дифференциальный ток 300 мА недостаточен для защиты человека - применяется только для защиты оборудования, а не жизни
• Не имеет защиты от перенапряжений - требует установки отдельных ограничителей в сети
• Работает только при температуре выше 0 C - при более низких значениях возможны отказы

Примеры использования

• Защита трёхфазного станка с двигателем 15 кВт в цеху
• Щитовая группа для системы вентиляции с насосами и нагревателями
• Распределительный щит производственного участка с несколькими потребителями
• Подключение кабельной линии 380 В к группе освещения и розеток в ангаре

Практические советы

• Выбирая этот выключатель автоматический дифференциального тока Legrand DX3, убедитесь, что ваша сеть действительно использует переменный ток - не подходит для DC-систем
• При монтаже не перетягивайте клеммы - максимальное усилие указано в инструкции, переусилие повредит контакт
• Проверяйте работу кнопкой «Тест» хотя бы раз в месяц - особенно перед сезонным запуском оборудования
• Если нужна защита человека - установите дополнительно УЗО с 30 мА на отдельные розеточные группы
• Учитывайте посадочный размер: 4 модуля = 72 мм ширины - планируйте место в щите заранее
• Не используйте в холодных неотапливаемых помещениях зимой - рабочая температура начинается с 0 C
