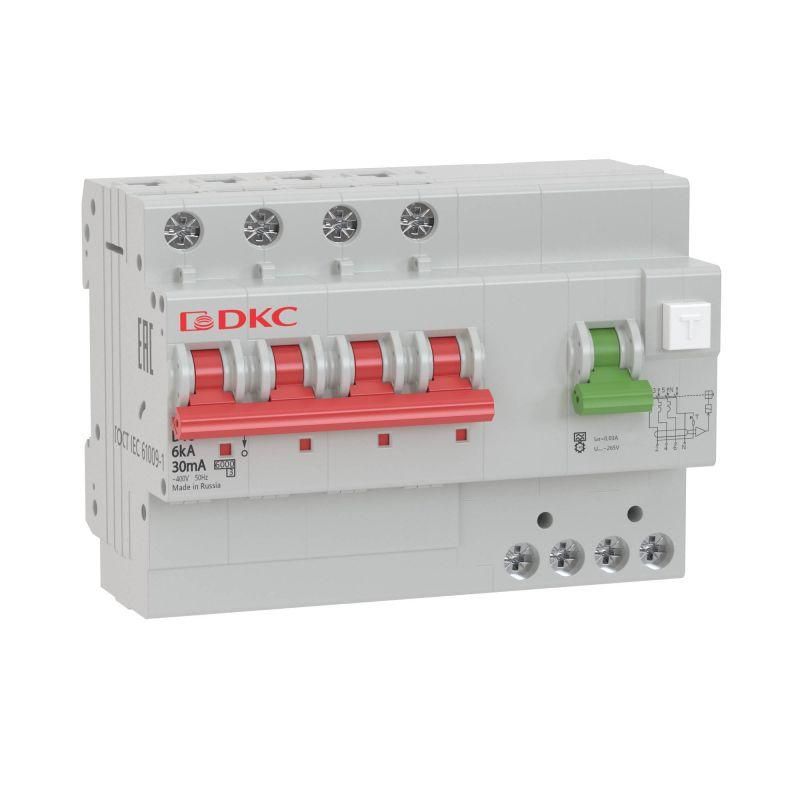

Выключатель автоматический дифференциального тока четырехполюсный MDV63, 25А, 30мА, тип A, C, 6кА, электромеханический, серии YON PRO - MDV63-42C25-A ДКС

Автоматический выключатель дифференциального тока MDV63-42C25-A - это четырёхполюсный (3P+N) устройство на 25 А и 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Устройство сочетает функции дифференциальной защиты и автоматического отключения при перегрузках и КЗ, что делает его универсальным решением для распределительных щитов жилых, офисных и промышленных объектов.

Назначение и область применения

MDV63-42C25-A защищает от двух видов опасностей: поражения электрическим током (при утечке более 30 мА) и повреждений проводки из-за перегрузок или коротких замыканий. Подходит для установки в групповых цепях освещения, розеточных контуров, бытовой техники, насосов, вентиляторов и другого оборудования с возможностью импульсного тока утечки. Особенно эффективен там, где используются устройства с выпрямителями - например, компьютеры, ИБП, частотные преобразователи.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современных ЭПРА, зарядных устройств);
• Характеристика срабатывания: C - отключение при кратковременных перегрузках до 5–10× I_n, подходит для нагрузок с пусковыми токами (двигатели, люминесцентные лампы);
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Число полюсов: 4 (3P+N) - три фазы + нейтраль, причём нейтраль коммутируется (отключается при срабатывании);
• Ширина модуля: 7 модулей (3,5 мм × 7 = 24,5 мм) - занимает место в щите аналогично семи обычным однополюсным автоматам;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов при аварийных ситуациях;
• Способ монтажа: DIN-рейка 35 мм - совместим со всеми стандартными распределительными щитами.

Совместимость и монтаж

MDV63-42C25-A устанавливается на DIN-рейку в любом щите с соответствующими клеммами. Для правильной сборки важно:

• Подключать все четыре полюса: L1, L2, L3 и N - нейтраль обязательно должна проходить через аппарат, так как он коммутируемый;
• Не использовать в однофазных цепях без подключения всех трёх фаз - это нарушит работу дифзащиты;
• Обеспечивать свободный доступ к рычагу управления для ручного отключения;
• Избегать установки рядом с источниками тепла или вибраций - это снижает срок службы механических компонентов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ R 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Применение типа A обеспечивает соответствие современным нормам безопасности для помещений с электроникой. Сертифицирован для использования в системах TN-S и TN-C-S. Наличие коммутируемого нейтраля исключает риск сохранения потенциала на нулевом проводе после отключения.

Преимущества

• Электромеханическая схема - не зависит от сети, работает даже при обрыве нуля или отключении фазы;
• Тип A - единственная подходящая опция для защиты от утечек от современной техники (LED, инверторы, зарядки);
• Коммутируемый ноль - повышает уровень безопасности при обслуживании и ремонтах;
• Кривая C - позволяет использовать в цепях с высокими пусковыми токами без ложных срабатываний;
• Фирменная серия MDV63 - проверенная надёжность от DKC, с гарантированным ресурсом более 10 000 операций.

Ограничения применения

• Не применяется в TT-системах без дополнительного заземления - требует качественного PEN-проводника;
• Не подходит для открытых площадок, улиц, сырых помещений - степень защиты IP20 не допускает воздействия влаги;
• Не рекомендуется для цепей с постоянным током утечки выше 10 мА - возможны ложные срабатывания;
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/выключения;
• Не совместим с системами IT (изолированная нейтраль) - требует наличия рабочего нуля.

Примеры использования

• Групповой автомат для кухни с плитой, микроволновкой и холодильником;
• Щит на этаже многоквартирного дома для розеток комнат;
• Цепь питания насоса в системе водоснабжения;
• Линии для станков с ЧПУ, где есть частотные преобразователи;
• Распределительный щит офиса с большим количеством ПК и оргтехники.

Практические советы

• Перед установкой проверьте целостность изоляции проводов - плохая изоляция вызывает постоянные утечки и ложные срабатывания;
• После монтажа всегда нажимайте кнопку «T» для тестирования - это проверяет работоспособность дифзащиты;
• При использовании нескольких таких устройств в одном щите соблюдайте координацию по времени срабатывания - не ставьте два 30 мА на одной линии без селективности;
• Если в цепи есть мощные двигатели - убедитесь, что кривая C выбрана правильно, иначе возможны отключения при запуске;
• Для долгой работы не перегружайте щит - температура внутри не должна превышать +40 C.
