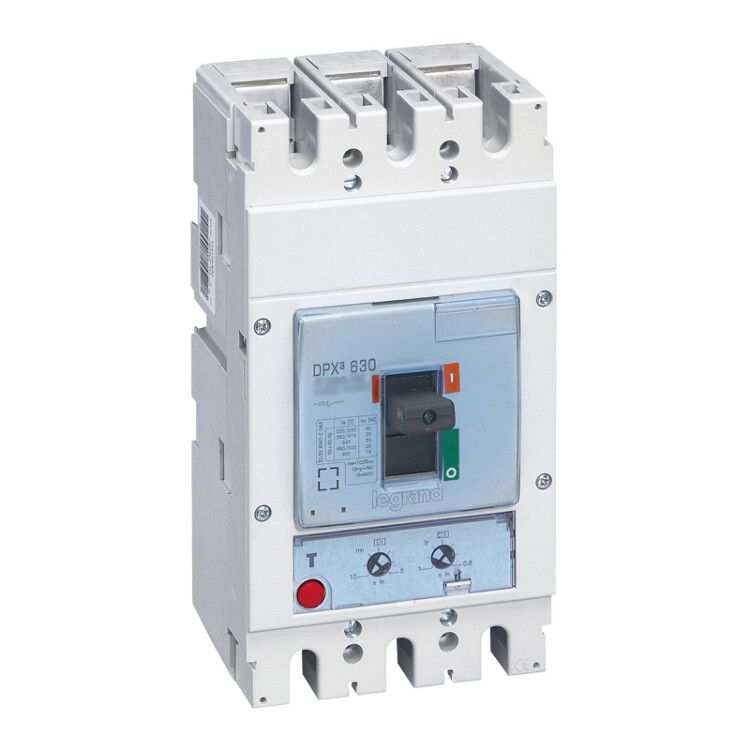

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 3П А | 422032 Legrand

Автоматический выключатель DPX3 630A - это трёхполюсный аппарат в литом корпусе от Legrand, предназначенный для защиты промышленных цепей переменного и постоянного тока. Модель с термомагнитным расцепителем обеспечивает надёжную защиту от перегрузок и коротких замыканий, а её высокая отключающая способность (70 кА) делает её подходящей для ответственных объектов. Артикул 422032 соответствует серийному решению DPX3, рекомендованному для стационарной установки в распределительных щитах.

Назначение и область применения

Автоматический выключатель DPX3 630A предназначен для защиты силовых цепей в промышленных системах. Он защищает оборудование от перегрузок и коротких замыканий, предотвращая повреждение кабелей, двигателей и других компонентов. Применяется в распределительных щитах заводов, энергообъектов, конвейерных линий, насосных станций и других местах с высокими токами нагрузки. Подходит как для AC, так и для DC-сетей до 690 В.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защита всех фаз одновременно.
• Отключающая способность: 70 кА - способен безопасно отключить сверхтоки при аварии даже в мощных сетях.
• Номинальное напряжение: 220–690 В ~ / = - работает в широком диапазоне напряжений.
• Тип расцепителя: термомагнитный - совмещённая защита: тепловая (перегрузка) + магнитная (короткое замыкание).
• Уставка магнитного расцепителя: 10 In - срабатывает при токе 6300 А (10 × 630 А).
• Настройка защиты от перегрузки: 504–630 А - можно точно задать порог срабатывания под конкретную нагрузку.
• Настройка короткого замыкания: 3150–6300 А - гибкая настройка чувствительности к КЗ.
• Степень защиты IP30: защита от доступа инструментов и частиц >2,5 мм; не защищён от воды.
• Подключение: винтовое - позволяет подключать кабели сечением до 125 мм2.
• Вспомогательные контакты: 2 шт. - для сигнализации состояния (вкл./выкл.) и удалённого управления.
• Индикация: есть указатель расцепления - видно причину отключения (перегрузка или КЗ); возможна установка индикатора отключения.
• Привод: ручной - управление через тумблер.
• Монтаж: на монтажную плату - требует жесткой фиксации в щите.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, включая колебания температур и влажность.
• Нормативы: соответствие МЭК 60947-2 - международный стандарт для автоматических выключателей низкого напряжения.

Совместимость и монтаж

Автоматический выключатель DPX3 630A монтируется исключительно на монтажную плиту - он не имеет DIN-рейки. Для установки требуется подготовленная панель с отверстиями под болты крепления. Диаметр кабельных входов рассчитан на провода до 125 мм2 - используйте только медные кабели с правильной обжимкой наконечников. Напряжение питания не должно выходить за пределы 220–690 В. Обязательно соблюдайте момент затяжки винтов - избыточное усилие повредит контактные поверхности. При использовании моторного привода (опционально) необходимо предусмотреть внешнее питание и сигнал управления.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при работе в условиях повышенных токов. Наличие указателя расцепления и индикатора отключения снижает риск ошибочного включения после аварии. Расцепитель минимального напряжения отключает аппарат при проседании сети ниже установленного уровня - предотвращает запуск оборудования при недостаточном напряжении. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или пыльных средах без дополнительной оболочки.

Преимущества

• Широкий диапазон настройки защиты - точная адаптация под реальную нагрузку.
• Высокая отключающая способность (70 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Гибкость: возможность установки моторного привода, индикатора отключения и двух вспомогательных контактов.
• Поддержка переменного и постоянного тока - универсальное решение для сложных систем.
• Чёткий визуальный индикатор причины отключения - ускоряет диагностику и восстановление.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы.
• Степень защиты IP30 - нельзя использовать во влажных, пыльных или открытых зонах без дополнительной защиты.
• Максимальный ток 630 А - не подходит для цепей выше этого значения.
• Работает только при температуре, соответствующей климатическому исполнению УХЛ4 - не для экстремальных условий (например, холодных складов без отопления).
• Требуется профессиональный монтаж - неквалифицированное подключение может привести к отказу или опасности.

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью более 400 кВт.
• Щитовая распределения электроэнергии на конвейерной линии с несколькими двигателями.
• Цепи питания больших насосов, компрессоров или печей в металлургии.
• Системы с постоянным током - например, зарядные станции или преобразователи частоты.

Практические советы

• При настройке защиты от перегрузки - выбирайте уставку ближе к фактической рабочей нагрузке, но не выше 630 А. Например, если нагрузка 580 А, установите уставку на 600 А.
• Проверьте сечение кабелей перед подключением - использование проводов меньше 125 мм2 возможно, но требует качественного обжима наконечника.
• Если используется моторный привод - убедитесь, что источник питания и управляющий сигнал согласованы с требованиями Legrand.
• После каждого отключения - осмотрите аппарат на предмет следов дуги, нагрева или механических повреждений. При наличии - замена обязательна.
• Для удобства обслуживания - используйте вспомогательные контакты для подключения к системе SCADA или сигнализации.
• Не путайте этот аппарат с моделями DPX2 - они имеют другую конструкцию и меньшую отключающую способность.
