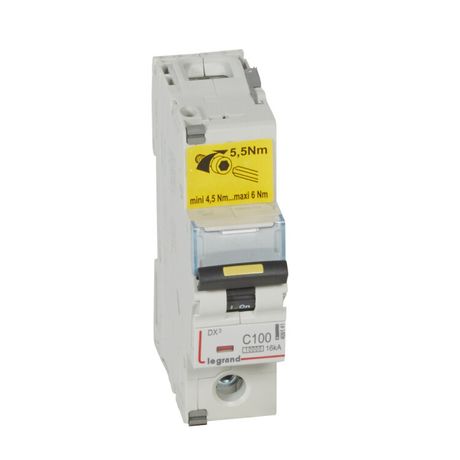

Выключатель автоматический однополюсный DX3 10000 100А C 16кА (1,5 мод) | 409141 Legrand

Автоматический выключатель Legrand DX3 409141 — однополюсный модульный аппарат на 100 А с характеристикой срабатывания C и отключающей способностью до 16 кА. Предназначен для защиты и коммутации силовых цепей в промышленных установках переменного тока с напряжением до 230 В. Устанавливается на DIN-рейку и совместим с системами стандарта IEC.

Назначение и область применения

Выключатель Legrand DX3 409141 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных объектах: на станциях управления, в распределительных щитах, у оборудования с высокими пусковыми токами — например, насосов, компрессоров, конвейеров. Подходит для постоянной работы в условиях повышенной нагрузки и требует надёжной защиты от аварийных режимов.

Технические характеристики

• Номинальный ток: 100 А — максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C — реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для нагрузок с умеренными пусковыми токами (электродвигатели, освещение)
• Номинальное напряжение: 230 В AC — работает в однофазных сетях; допускается использование в трёхфазных системах с напряжением до 400 В между фазами
• Номинальная отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Сечение проводников: 1,5 – 35 мм² — подходят медные жилы любого сечения в этом диапазоне
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при напряжении до этого значения
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, например, от грозовых разрядов
• Модульная ширина: 1,5 модуля — занимает 27 мм по ширине DIN-рейки
• Глубина монтажа: 47 мм — требуется свободное пространство за щитом
• Частота: 50 Гц — предназначен для сетей с промышленной частотой
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от -25°C до +70°C, в помещениях с умеренной влажностью
• Класс токоограничения: 100 — обеспечивает быстрое ограничение тока КЗ, снижая термические и электродинамические воздействия на оборудование

Совместимость и монтаж

Выключатель Legrand DX3 409141 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Для демонтажа — оттяните защёлку отверткой через специальное углубление. Клеммы предназначены для зажима одножильных и многожильных проводов сечением 1,5–35 мм². Перед подключением проверьте плотность затяжки винтов — недостаточно затянутые соединения вызывают нагрев. Обеспечьте минимальную глубину 47 мм за щитом для беспрепятственного закрывания крышки.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных устройств). Это подтверждает соответствие безопасности, надёжности и тестированию на долговечность. Класс токоограничения 100 повышает уровень защиты подключённого оборудования. Изделие сертифицировано для эксплуатации в условиях загрязнения уровня 2 — то есть в обычных производственных помещениях без значительного количества проводящей пыли.

Преимущества

• Высокая отключающая способность (16 кА) — обеспечивает безопасность даже при серьёзных авариях
• Широкий диапазон сечений проводов — удобен при использовании различных типов кабелей
• Надёжная защёлка на DIN-рейке — исключает случайное выпадение при вибрациях
• Поддержка класса токоограничения 100 — минимизирует риск повреждения кабелей и оборудования при КЗ
• Совместимость с серией DX3 — позволяет использовать одинаковые аксессуары (блокировки, сигнализаторы) для других автоматов в щите

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с очень высокими пусковыми токами (например, большие тяжёлые двигатели); для них лучше выбрать характеристику D
• Не подходит для постоянной работы при температуре выше +70°C — возможен отказ или снижение срока службы
• Не имеет функции дистанционного управления — управление только ручное
• Не поддерживает подключение к системам автоматизации без внешних модулей

Примеры использования

• Защита главного входа в промышленный щит питания станка с мощностью до 22 кВт
• Коммутация и защита группы светильников в цеху с суммарной нагрузкой около 20 кВт
• Распределение энергии на участке конвейера с несколькими электромоторами
• Щитовая защита системы вентиляции в производственном здании

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 100 А — иначе будет частое срабатывание
• При подключении многожильных проводов используйте наконечники — это предотвращает ослабление контакта
• Не устанавливайте рядом с источниками тепла — перегрев снижает точность срабатывания теплового расцепителя
• При сборке щита соблюдайте интервал между автоматами — особенно при групповой установке нескольких 100 А устройств
• Для контроля состояния цепи можно дополнительно установить сигнализатор положения (по заказу) — он показывает, включен ли выключатель Legrand DX3 409141
