Выключатель автоматический двухполюсный DX3 10000 80А C 16кА (3 мод) | 409228 Legrand

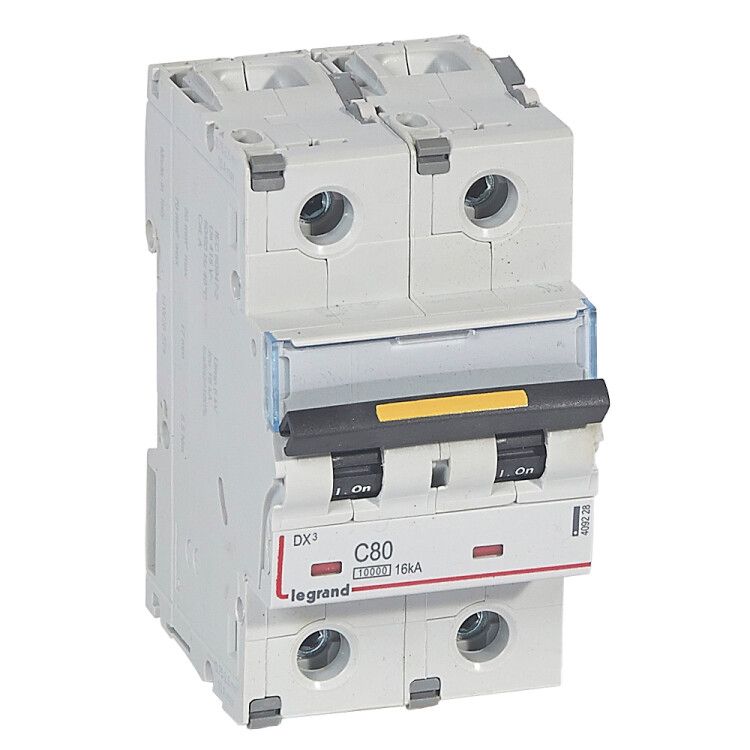

Автоматический выключатель Legrand DX3 409228 — двухполюсный коммутационный аппарат на 80 А с характеристикой срабатывания C и отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 409228 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты силовых щитов, станков, конвейеров, насосов и других оборудования, работающего от сети 400 В. Устройство обеспечивает надёжное отключение при аварийных режимах, предотвращая повреждение кабелей и электрооборудования.

Технические характеристики

• Номинальный ток: 80 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 2 — защищает две фазы одновременно; подходит для трёхфазных систем, где требуется отключение двух фаз;
• Номинальное напряжение: 400 В (переменный ток AC);
• Отключающая способность: 16 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, например, двигатели, освещение, нагреватели;
• Поперечное сечение подключаемых проводов: 1,5–35 мм² — совместим с медными жилами большинства промышленных кабелей;
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при колебаниях напряжения;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый);
• Рабочая температура: от –25 °C до +70 °C — подходит для неотапливаемых помещений и холодных зон производства;
• Климатическое исполнение: УХЛ4 — предназначен для работы в умеренном и холодном климате с возможностью высокой влажности;
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Класс токоограничения: 80 — обеспечивает снижение энергии КЗ, что уменьшает термические и электродинамические воздействия на оборудование;
• Частота: 50–60 Гц — совместим с сетями России и стран СНГ;
• Глубина монтажа: 47 мм — требует достаточного места внутри шкафа.

Совместимость и монтаж

Выключатель Legrand DX3 409228 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем нажать нижнюю часть до характерного щелчка. Снятие выполняется путём оттягивания защёлки с помощью плоской отвёртки. Клеммы имеют винтовую фиксацию — затягивать необходимо равномерно, чтобы избежать повреждения изоляции провода. Рекомендуется использовать наконечники (наконечники кабельные) для многожильных проводов сечением более 10 мм². Устройство не имеет функции дистанционного управления — управление исключительно ручное через рычаг.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC 60898-1 и IEC 60947-2, которые регламентируют требования к коммутационным аппаратам для распределительных сетей. Категория перенапряжения 0 указывает, что устройство не предназначено для установки в местах с высокими переходными процессами (например, рядом с мощными преобразователями). Степень загрязнения 2 допускает наличие непроводящей пыли и временной конденсации — типично для производственных помещений. Нормативные требования обеспечивают сертифицированную надёжность срабатывания и долговечность.

Преимущества

• Высокая отключающая способность (16 кА) — обеспечивает защиту даже при серьёзных авариях;
• Класс токоограничения 80 — снижает риск возгорания и повреждения соседних элементов;
• Широкий диапазон рабочих температур — работает в суровых условиях;
• Фиксация на DIN-рейке с двойной защёлкой — прочная и удобная установка;
• Поддержка проводов до 35 мм² — не требует переходников для толстых кабелей;
• Совместимость с продуктами Legrand — можно собрать единый щит с другими элементами серии DX3.

Ограничения применения

• Не предназначен для установки вне закрытых шкафов — степень защиты IP20 не защищает от пыли и влаги;
• Не рекомендуется для цепей с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска) — характеристика C может давать ложные срабатывания;
• Не подходит для постоянного тока (DC) — только для переменного тока 50/60 Гц;
• Не имеет встроенной сигнализации или дистанционного управления — для автоматизации нужны дополнительные устройства;
• Требует минимум 47 мм глубины в шкафу — не подходит для компактных щитов малого формата.

Примеры использования

• Защита входного автомата на 80 А в промышленном распределительном щите;
• Отключение питания группы станков на сборочном участке;
• Щитовая защита конвейерной линии с несколькими двигателями;
• Коммутирование цепей нагревателей в термических камерах;
• Резервирование одной из фаз в трёхфазной системе при использовании двухполюсного аппарата вместо трехполюсного.

Практические советы

• Выбирая автомат Legrand DX3 409228, проверьте соответствие сечения кабеля — не используйте провода меньше 1,5 мм² или больше 35 мм² без наконечников;
• При монтаже в шкафу с высокой плотностью компонентов учтите глубину 47 мм и необходимый зазор для открывания дверцы;
• Для длительной работы при температурах выше 40 °C рекомендуется применять коэффициент снижения тока — consult manufacturer’s derating curves;
• Не устанавливайте выключатель вблизи источников тепла — перегрев влияет на точность срабатывания теплового расцепителя;
• Проверяйте состояние контактов и винтов каждые 1–2 года — особенно в помещениях с высокой запылённостью.
