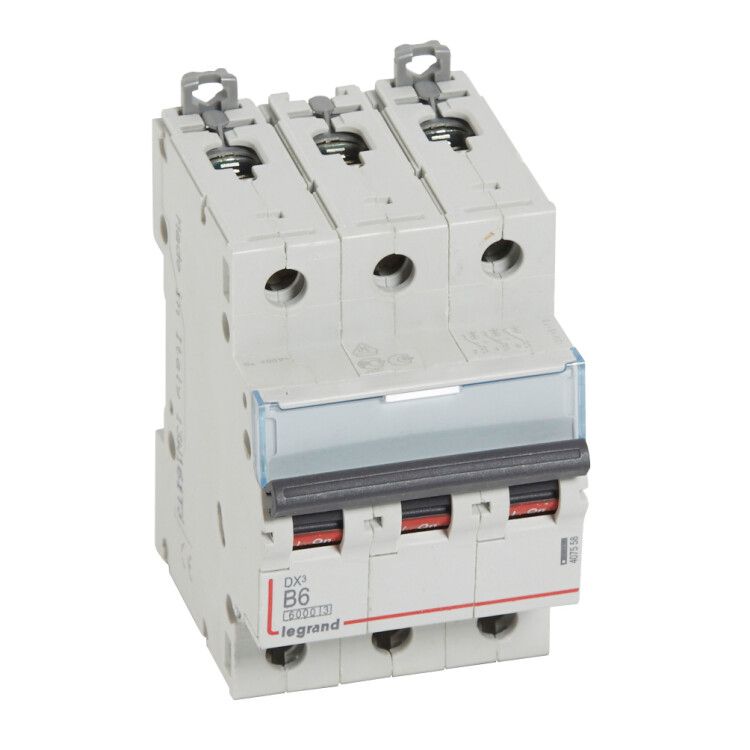

Выключатель автоматический модульный 3п B 6А 10кА DX3 6000 3мод. 400В Leg 407558 Legrand

Автоматический выключатель Legrand DX3 с артикулом 407558 — трёхполюсный защитный аппарат на 6 А, предназначенный для надёжной коммутации и защиты электрических цепей в бытовых и промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, имеет класс токоограничения 3 и соответствует международным стандартам.

Назначение и область применения

Автоматический выключатель Legrand DX3 407558 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется управление и защита трёхфазных нагрузок до 400 В. Подходит для питания оборудования: станков, насосов, освещения, вентиляции и другого промышленного электрооборудования.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для нагрузок с малым пусковым током (например, освещение, бытовые приборы)
• Класс токоограничения: 3 — быстро ограничивает энергию КЗ, снижая риск повреждения оборудования
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц — совместим с сетями России и Европы
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — работает при температуре от –25 °C до +70 °C, допустимо применение в неотапливаемых помещениях
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 44 мм — требует свободного места внутри шкафа
• Поперечное сечение проводника: 1,5–35 мм² — можно подключать медные провода от 1,5 до 35 квадратных миллиметров
• Способ монтажа: на DIN-рейку — стандартный крепёж для электрощитов
• Степень загрязнения: 2 — рассчитан на использование в условиях с незначительным накоплением пыли и влаги
• Категория перенапряжения: 0 — предназначен для установки перед основными устройствами защиты, не для прямой работы с высокими импульсами

Совместимость и монтаж

Выключатель Legrand DX3 407558 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить корпус в направляющие и зафиксировать защёлкой — для демонтажа отожмите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, чтобы избежать перегрева. Рекомендуется использовать наконечники для многожильных проводов. Убедитесь, что глубина шкафа минимум 44 мм, и соблюдены требования по воздушному зазору между соседними автоматами.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного применения) и IEC 60947-2 (для промышленного). Соответствие этим нормам гарантирует проверенную надёжность, точность срабатывания и соответствие требованиям безопасности. Класс токоограничения 3 обеспечивает минимальное воздействие энергии КЗ на оборудование. Устройство прошло сертификацию на соответствие требованиям электробезопасности и термической стойкости.

Преимущества

• Надёжная работа благодаря двойному расцеплению: тепловому (при длительной перегрузке) и магнитному (при КЗ)
• Быстрая и удобная фиксация на DIN-рейке — не требует дополнительных креплений
• Широкий диапазон сечения проводов (1,5–35 мм²) — гибкость при подключении
• Высокая отключающая способность (10 кА) — подходит даже для промышленных сетей с большими токами КЗ
• Совместимость с другими элементами серии DX3 — легко формировать комплексные решения

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 исключает использование во влажных, пыльных или открытых зонах
• Характеристика “B” не рекомендована для мощных двигателей или сварочных аппаратов — возможны ложные срабатывания при пусковых токах
• Не подходит для постоянной работы при температуре выше +70 °C — требует хорошего теплоотвода в щите
• Не имеет функции дистанционного управления или сигнализации — для этих задач нужны дополнительные устройства

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Распределение питания по группам освещения в административном здании
• Щитовая защита для конвейерной линии на заводе
• Подключение группы розеток в производственном помещении
• Фазовый контроль в системах HVAC (отопление, вентиляция, кондиционирование)

Практические советы

• Выбирая автомат Legrand DX3 407558, убедитесь, что суммарная нагрузка всех фаз не превышает 6 А — превышение вызовет частые отключения
• При подключении проводов используйте отвёртки с плоским лезвием — не переусиливайте, чтобы не повредить клеммы
• Для многожильных проводов обязательно примените наконечники — они предотвращают ослабление соединения
• Проверьте расположение автомата в щите: он не должен плотно прилегать к нагревающимся элементам
• Если нужна защита от перенапряжений — установите дополнительно УЗИП; сам выключатель не реагирует на импульсы
• При замене старого аппарата — сравните параметры: особенно номинальный ток, отключающую способность и тип расцепления
