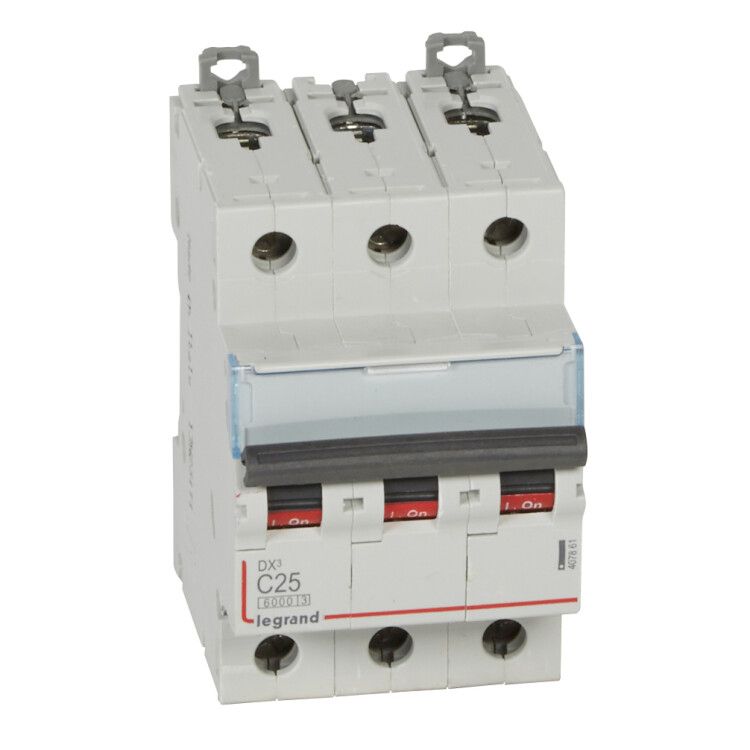

Выключатель автоматический модульный 3п C 25А 10кА DX3 6000 3мод. 400В Leg 407861 Legrand

Автоматический выключатель Legrand DX3 6000 — трёхполюсный коммутационный аппарат на 25 А с отключающей способностью 10 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм² и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита трёхфазной сети переменного тока 400 В. Подходит для питания оборудования: станков, насосов, систем вентиляции, освещения и другого промышленного и бытового электрооборудования.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ
• Частота: 50–60 Гц
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от –25 до +70 °C, в условиях повышенной влажности и запылённости
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Поперечное сечение подключаемых проводов: 1,5–35 мм²
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и умеренная конденсация
• Категория перенапряжения: 0 — не предназначен для защиты от скачков напряжения, требует внешней защиты (например, УЗИП)

Совместимость и монтаж

Выключатель Legrand DX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство в рейку и зафиксировать его защёлкой — для демонтажа отожмите защёлку отверткой через специальное отверстие. Клеммы рассчитаны на зажим однопроволочных и многопроволочных медных проводов сечением 1,5–35 мм². Затяжка винтов должна выполняться моментом, соответствующим рекомендациям производителя — переусиливать нельзя, чтобы не повредить контактную группу. Устройство не имеет функции дистанционного управления или сигнализации состояния — управление исключительно ручное.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного применения) и IEC 60947-2 (для промышленного применения). Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 обеспечивает снижение энергии, проходящей через цепь при КЗ, что повышает безопасность всей системы. Изделие не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для сетей с высокой потенциальной мощностью КЗ
• Широкий диапазон рабочих температур — надёжно работает даже в холодных помещениях или на открытых площадках
• Фиксация на DIN-рейке с удобной защёлкой — быстрая установка и замена
• Поддержка больших сечений проводов (до 35 мм²) — позволяет использовать без переходников
• Совместимость с сериями Legrand Euro — можно сочетать с другими элементами щита одной марки

Ограничения применения

• Не предназначен для работы в условиях постоянной влаги, пылевой среды или на улице — степень защиты IP20 не обеспечивает герметичность
• Не защищает от перенапряжений — необходимо применять отдельные устройства (УЗИП)
• Не подходит для частых операций включения/отключения — не является кнопочным или дистанционным выключателем
• Не имеет встроенной защиты от утечек тока — для защиты людей нужен отдельный УЗО
• Категория перенапряжения 0 — не рассчитана на прямую защиту от грозовых импульсов

Примеры использования

• Защита трёхфазного электродвигателя 11 кВт на производстве
• Распределительный щит многоэтажного дома с трёхфазным вводом
• Щитовая на складе с конвейерными линиями и сварочным оборудованием
• Обеспечение аварийного отключения группы светильников в цеху

Практические советы

• Выбирая автомат Legrand DX3 6000, проверьте, что сечение кабеля соответствует заявленному диапазону — использование проводов меньше 1,5 мм² или больше 35 мм² недопустимо
• При монтаже в щитах с плотной компактной сборкой учтите глубину 44 мм — убедитесь, что есть свободное место за рейкой
• Для защиты от перегрузок в цепях с пусковыми токами (двигатели, трансформаторы) характерistica “C” оптимальна; если пусковые токи выше — рассмотрите вариант “D”
• Не используйте этот автомат как единственный защитный элемент — всегда комбинируйте его с УЗО при наличии человеческого фактора (розеточные группы, влажные помещения)
• Проверяйте состояние контактов каждые 1–2 года — особенно в условиях запылённости, даже при IP20
