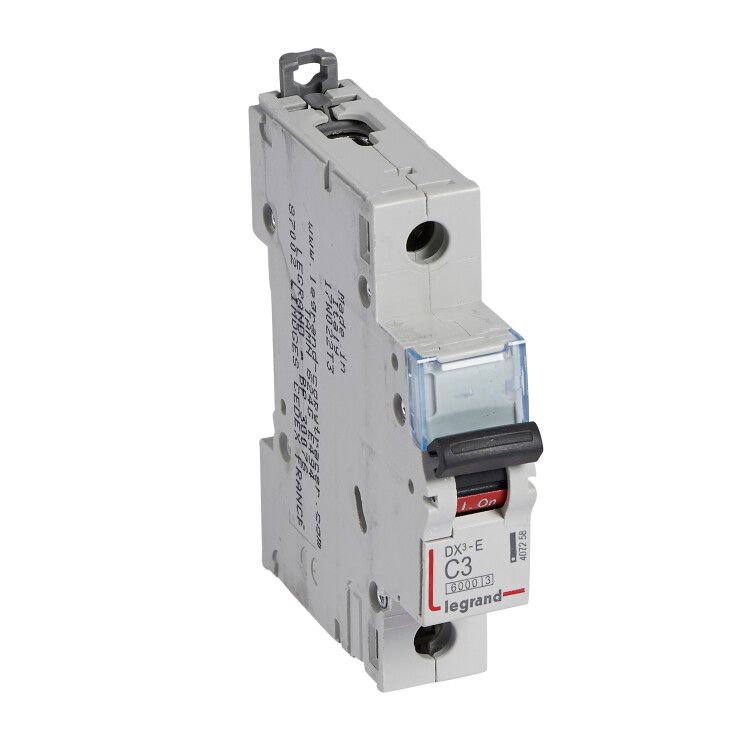

Выключатель автоматический модульный 1п C 3А 6кА DX3-E 6000 1мод. 230/400В Leg 407258 Legrand

Автоматический выключатель Legrand DX3-E 407258 - однополюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Предназначен для установки на DIN-рейку в щитках жилых и промышленных объектов, рассчитан на работу в сети переменного тока 230 В с номинальным током 3 А.

Назначение и область применения

Автоматический выключатель Legrand DX3-E 407258 используется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в бытовых и промышленных электроустановках: для защиты освещения, розеточных групп, маломощных приборов и оборудования с небольшой пусковой нагрузкой. Устройство подходит для установки в распределительных щитах квартир, офисов, мастерских и производственных линий.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 230 В переменного тока (AC);
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство способно безопасно отключить;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, люминесцентных светильников, насосов, малых двигателей;
• Количество полюсов: 1 - управляет одной фазной линией;
• Поперечное сечение подключаемых проводов: 1,5–35 мм2 - совместим с медными проводниками от 1,5 до 35 квадратных миллиметров;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 17,5 мм;
• Частота: 50–60 Гц - работает в сетях с частотой 50 или 60 герц;
• Рабочая температура: от –25 до +70 C - допустимый диапазон для установки в неотапливаемых помещениях;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию пробоя;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью хранения и эксплуатации в помещениях с контролируемой влажностью;
• Глубина монтажа: 44 мм - требует соответствующего места внутри шкафа.

Совместимость и монтаж

Выключатель Legrand DX3-E 407258 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство защелкой - она расположена снизу корпуса. Чтобы снять выключатель, слегка отведите защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые зажимы: затягивать необходимо равномерно, чтобы избежать повреждения жил. Рекомендуется использовать наконечники для многожильных проводов сечением менее 4 мм2. Устройство не имеет функции дистанционного управления или сигнализации состояния - только ручное включение/выключение через рычаг.

Безопасность и стандарты

Автоматический выключатель Legrand DX3-E 407258 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что подтверждает соответствие требованиям безопасности для домашних и промышленных применений. Категория перенапряжения 0 указывает на использование в устройствах низкого уровня защиты - то есть он предназначен для защиты нагрузки, а не для защиты самого щита от внешних импульсов. Степень загрязнения 2 означает, что устройство можно устанавливать в помещениях с обычным уровнем запыленности и отсутствием проводящей пыли.

Преимущества

• Высокая надежность расцепления благодаря классу токоограничения 3 - минимальное время реакции при аварии;
• Широкий диапазон сечений проводов (1,5–35 мм2) - удобство при использовании различных типов кабелей;
• Простая и проверенная система фиксации на DIN-рейке - быстрая установка и демонтаж;
• Устойчивость к широкому диапазону температур - возможность применения в неотапливаемых помещениях;
• Совместимость с продуктами серии DX3-E - единый стиль и совпадение габаритов для сборки щитов.

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами (например, мощные двигатели, компрессоры) - для них требуется характеристика D;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах;
• Только однофазное исполнение - не подходит для трехфазных систем без использования нескольких единиц;
• Отсутствуют встроенные индикаторы состояния или дифференциальная защита - не заменяет УЗО;
• Не рекомендуется для установки в местах с постоянной вибрацией или ударными нагрузками - не имеет усиленной конструкции.

Примеры использования

• Защита группы розеток в спальной комнате;
• Отдельная защита осветительной линии с LED-светильниками;
• Щитовая защита маломощного насоса для системы водоснабжения;
• Контроль питания контрольного оборудования в цеху (датчики, реле, пульты управления);
• Фазовый автомат в распределительном щите дома с несколькими ответвлениями.

Практические советы

• Выбирая автомат Legrand DX3-E 407258, убедитесь, что расчетный ток нагрузки не превышает 3 А - лучше иметь запас в 20%, особенно при наличии пусковых токов;
• При подключении многожильных проводов используйте наконечники - это предотвращает ослабление контакта со временем;
• Не устанавливайте этот выключатель рядом с источниками тепла выше +70 C - перегрев может вызвать ложное срабатывание;
• Проверьте глубину монтажа (44 мм) перед проектированием щита - недостаточно места может помешать закрыванию крышки;
• Для комплексной защиты параллельно с этим автоматом устанавливайте УЗО - он не отключает ток утечки.
