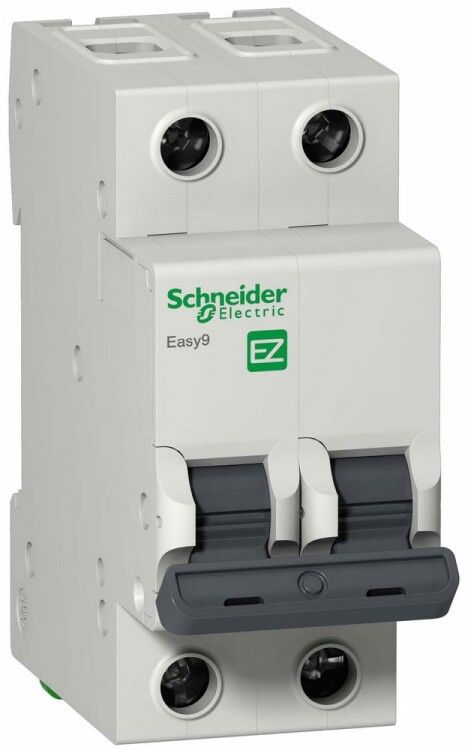

Выключатель автоматический двухполюсный EASY 9 40А C 4,5кА | EZ9F34240 Schneider Electric APC

Автоматический выключатель модульный двухполюсный 40А C 4,5кА EASY 9 от Шнейдер Электрик предназначен для защиты электропроводки в бытовых сетях от перегрузок и коротких замыканий. Этот аппарат легко устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А C 4,5кА EASY 9 используется для защиты одно- и двухфазных цепей с напряжением до 400 В переменного тока. Подходит для установки в распределительных щитках жилых домов, квартир, офисов и других объектов с бытовой нагрузкой. Защищает провода и оборудование от повреждений при длительной перегрузке или аварийном коротком замыкании.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Характеристика срабатывания: C - подходящая для нагрузок с умеренным пусковым током, например, освещение, бытовые приборы;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство способно безопасно отключить;
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 500 В;
• Количество полюсов: 2 - одновременно размыкаются два фазных проводника;
• Частота: 50–60 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды;
• Рабочая температура: от –25 C до +60 C - допустимый диапазон для установки в неотапливаемых помещениях;
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый);
• Глубина монтажа: 45 мм - минимальное расстояние от лицевой панели щита до задней стенки;
• Поперечное сечение проводника: 1–35 мм2 - позволяет подключать медные провода от 1 до 35 квадратных миллиметров;
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловое воздействие на проводку;
• Категория перенапряжения: IV - предназначено для установки на входе в здание, где возможны высокие переходные процессы;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводимости;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Климатическое исполнение: УХЛ4 - работает в условиях умеренного и холодного климата с повышенной влажностью;
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-1) - соответствие международному стандарту для автоматических выключателей бытового назначения.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 40А C 4,5кА EASY 9 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 45 мм внутри распределительного щита. Подключение проводов осуществляется через надёжные клеммы, которые принимают многожильные и одножильные провода сечением от 1 до 35 мм2. Обратите внимание: для проводов более 16 мм2 рекомендуется использовать наконечники. Выключатель совместим со всеми компонентами серии EASY 9 от Шнейдер Электрик.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и МЭК 60898-1, что гарантирует безопасность при эксплуатации в бытовых условиях. Класс токоограничения 3 снижает риск возгорания при КЗ. Клеммы спроектированы так, чтобы предотвратить случайное попадание проводов внутрь механизма. Корпус изготовлен из ударопрочного пластика с металлическими заклёпками - увеличивает долговечность и механическую прочность. Возможность опломбирования силовых клемм позволяет запечатывать устройство для контроля доступа.

Преимущества

• Механизм «мгновенного включения» - рычаг не требует усилия для включения после срабатывания, удобен при частых отключениях;
• Защита от случайного контакта с токоведущими частями благодаря форме клемм и корпуса;
• Увеличенная степень защиты корпуса по сравнению с аналогичными изделиями класса IP20;
• Подтверждённая надёжность в условиях колебаний температур и влажности (климат УХЛ4);
• Простая идентификация состояния: положение рычага вниз - отключен, вверх - включен.

Ограничения применения

• Не предназначен для установки во влажных местах (ванная, баня, улица) - степень защиты IP20 не обеспечивает защиту от брызг и влаги;
• Не подходит для защиты мощных двигателей или оборудования с высоким пусковым током - характеристика C имеет ограниченную устойчивость к импульсным нагрузкам выше 5–7 In;
• Не применяется в трёхфазных системах без дополнительных выключателей - данный аппарат двухполюсный, рассчитан только на две фазы или одну фазу+нуль;
• Не рекомендован для промышленных объектов с высокой вероятностью перенапряжений выше категории IV - требуется более серьёзная защита.

Примеры использования

• Главный входной автомат в квартире или частном доме для защиты всей группы розеток;
• Защита контура питания электрокотла, бойлера или системы отопления;
• Щитовая защита для двухфазной сети в гараже или мастерской;
• Федеральный участок в этажном щите, где требуется отключение двух фаз одновременно.

Практические советы

• Выбирая автомат, проверьте сечение кабеля ввода - он должен соответствовать номиналу 40 А (минимум 6 мм2 меди, лучше 10 мм2);
• При установке в щит с плотной компоновкой учтите глубину монтажа - 45 мм - и оставьте минимум 10 мм свободного пространства за выключателем;
• Для проводов сечением свыше 16 мм2 используйте наконечники типа НШВИ - это повысит контакт и предотвратит деформацию;
• После монтажа проверьте работу: включите, затем вызовите тестовый режим (если есть кнопка T) - если не сработает, замените;
• Опломбирование клемм рекомендуется при использовании в многоквартирных домах - это предотвращает самовольное изменение схемы.
