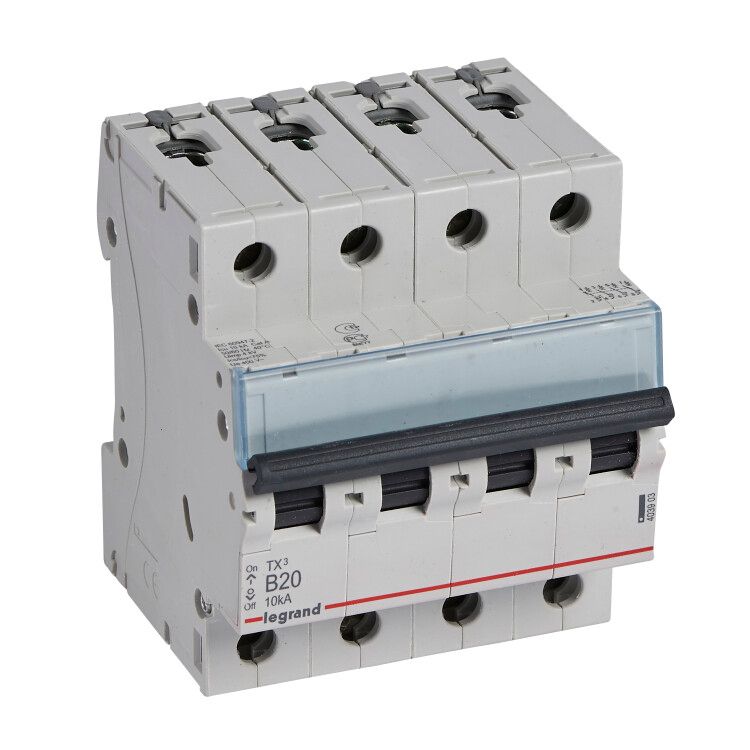

Выключатель автоматический модульный 4п B 20А 10кА TX3 6000 4мод. 400В Leg 403903 Legrand

Автоматический выключатель четырехполюсный TX3 20А B 10 кА от Legrand предназначен для защиты и управления электрическими цепями переменного тока в бытовых и аналогичных объектах. Этот выключатель обеспечивает надежную защиту от перегрузок и коротких замыканий, устанавливается на DIN-рейку и совместим с системами, требующими коммутации всех четырех проводников, включая нейтральный.

Назначение и область применения

Автоматический выключатель TX3 20А B 10 кА используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, квартир, офисов и других объектов с однофазной или трехфазной сетью 400 В. Особенно актуален там, где требуется отключение одновременно всех четырех проводников - L1, L2, L3 и N - например, при питании оборудования с коммутируемым нейтральным проводником.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - все четыре проводника (три фазы и ноль) отключаются одновременно
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 230/400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с невысокой пусковой токовой нагрузкой (например, освещение, бытовые приборы)
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади
• Номинальное напряжение изоляции (Ui): 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 500 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ - выдерживает кратковременные скачки напряжения до 4000 В
• Степень защиты: IP20 - защищен от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира
• Рабочая температура: от -25C до +70C - допустимый диапазон для помещений с контролируемым микроклиматом
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия на оборудование
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации влаги
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности, типично для обычных жилых и офисных помещений
• Категория перенапряжения: 0 - не предназначен для установки на входе в здание или в местах с высоким риском перенапряжений

Совместимость и монтаж

Выключатель TX3 20А B 10 кА монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на рейке - фиксатор расположен сверху и снизу корпуса. Чтобы снять выключатель, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам, расположенным спереди. Максимальное сечение кабеля - 35 мм2, рекомендуется использовать многожильные или одножильные медные провода. Обязательно затягивать клеммы моментом, соответствующим требованиям производителя - недостаточно плотное соединение вызывает нагрев.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Соответствие этим нормам гарантирует соответствие требованиям безопасности, надежности и долговечности. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания и повреждения кабелей. Устройство имеет сертификаты, подтверждающие соответствие требованиям ЕАЭС и РФ.

Преимущества

• Комплексная защита: отключение всех четырёх проводников исключает опасность сохранения потенциала на нулевом проводе после отключения
• Надёжная фиксация на DIN-рейке: удобная защелка позволяет быстро установить или демонтировать выключатель без инструментов
• Широкий диапазон рабочих температур: стабильно работает даже в неотапливаемых помещениях зимой
• Поддержка коммутируемого нейтрали: важно для современных систем управления, где ноль должен отключаться параллельно с фазами
• Высокая отключающая способность (10 кА): обеспечивает безопасность даже при серьёзных авариях в сети

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Характеристика “B” не подходит для мощных двигателей, насосов, компрессоров - возможны ложные срабатывания при пусковых токах
• Категория перенапряжения 0 запрещает использование в качестве основного вводного автомата - нужен более высокий класс (I–III)
• Не следует применять в условиях повышенной влажности, сырости или на улице
• Не подходит для частот выше 60 Гц - ограниченная область применения в специализированных системах

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером и электроплитой
• Щитовая защита в малом бизнесе: кафе, мастерская, офис с трёхфазным оборудованием
• Распределительный щит в многоэтажном доме для отдельной этажной группы
• Система питания с ИБП, где необходимо отключать нейтраль для предотвращения обратного тока

Практические советы

• Выбирая автомат, проверьте, что ваша сеть действительно требует отключения нейтрали - в некоторых случаях достаточно 3P
• При подключении кабеля сечением 25–35 мм2 используйте наконечники (наконечники типа НШВИ) - так проще затянуть в клемме
• Не устанавливайте этот выключатель рядом с источниками тепла - он не рассчитан на экстремальные температуры
• Проверяйте маркировку перед монтажом: TX3 20А B 10 кА - именно эта модель имеет 4 полюса и коммутируемый ноль
• При замене старого автомата убедитесь, что новый имеет ту же отключающую способность - 10 кА лучше, чем 6 кА, особенно в новых домах
