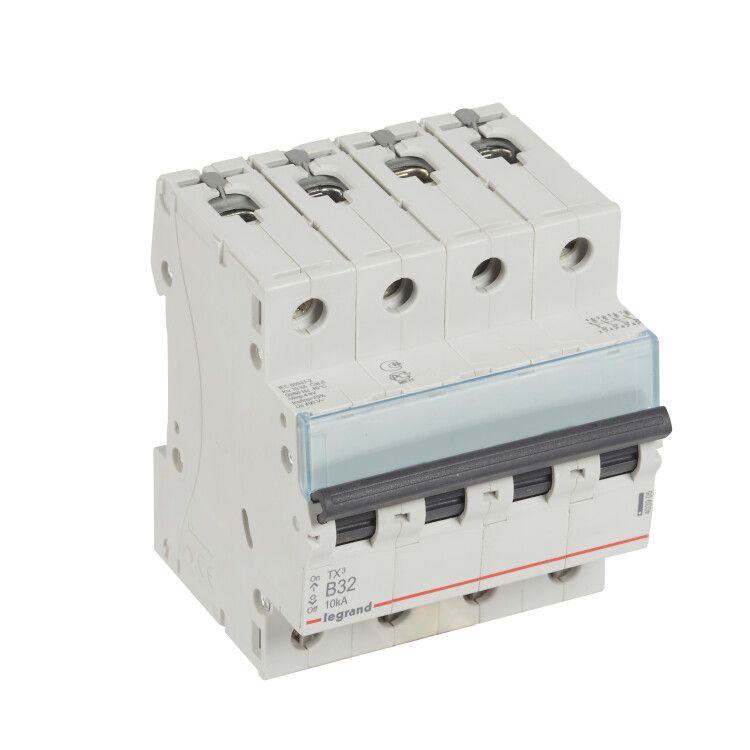

Выключатель автоматический модульный 4п B 32А 10кА TX3 6000 4мод. 400В Leg 403905 Legrand

Автоматический выключатель Legrand TX3 6000 - четырёхполюсный коммутационный аппарат на 32 А, предназначенный для защиты электрических цепей в бытовых и аналогичных системах переменного тока. Обеспечивает надёжное отключение при перегрузках и коротких замыканиях, устанавливается на DIN-рейку и совместим с большинством стандартных щитов.

Назначение и область применения

Выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, квартир, офисов и других объектов с однофазной или трёхфазной сетью 400 В. Особенно эффективен там, где требуется одновременная коммутация всех четырёх проводников - трёх фаз и нулевого провода. Благодаря наличию коммутируемого нейтраля, он безопасно отключает всю цепь, включая ноль, что важно для оборудования с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В (переменный ток AC), класс изоляции 500 В - допустимо использование в сетях до 400 В, с запасом по изоляции
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным пуском (освещение, бытовые приборы)
• Количество полюсов: 4 - все четыре проводника (L1, L2, L3, N) отключаются одновременно
• Способ монтажа: на DIN-рейку, занимает 4 модуля (72 мм шириной), глубина монтажа 44 мм
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого размера
• Рабочий диапазон температур: от -25C до +70C - подходит для установки в неотапливаемых помещениях
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность оборудования
• Частота: 50/60 Гц - работает в любых стандартах сети
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Нормативы: соответствует МЭК 60898-1 и МЭК 60947-2
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель Legrand TX3 6000 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать устройство защёлкой - для демонтажа оттяните её отверткой через специальное отверстие. Все клеммы - винтовые, позволяют зажимать многожильные и одножильные провода сечением до 35 мм2. Подключение нейтраля обязательно: он коммутируется, поэтому при отключении полностью разрывается цепь. Убедитесь, что ширина вашего щита позволяет вместить 4 модуля (72 мм). Глубина 44 мм требует минимум 50–60 мм свободного места в щите для удобного доступа к клеммам.

Безопасность и стандарты

Выключатель Legrand TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 гарантирует минимальную энергию, передаваемую в цепь при КЗ, снижая риск повреждения кабелей и оборудования. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают защиту от скачков напряжения. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - устройство нельзя устанавливать вне щита.

Преимущества

• Коммутируемый нейтральный проводник - полное отключение цепи, важное для современных систем управления и оборудования с чувствительной электроникой
• Высокая отключающая способность (10 кА) - подходит даже для участков с близким расположением трансформаторов
• Характеристика B - оптимальна для бытовых нагрузок, не даёт ложных срабатываний при пуске светильников или холодильников
• Надёжная защёлка на DIN-рейке - простой и быстрый монтаж и сервис
• Широкий температурный диапазон - возможность установки в неотапливаемых местах (например, на лестничных клетках или в гаражах)

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях без герметизации - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для мощных двигателей или сварочных аппаратов - характеристика B слишком чувствительна к длительным пусковым токам
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Требует достаточного пространства в щите: 4 модуля + 50–60 мм глубины

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером, стиральной машиной и электроплитой
• Главный входной автомат в щите многоэтажного дома, где нужен полный разрыв нейтрали
• Щитовая защита осветительных и силовых цепей в административном здании
• Подключение кабельной линии от этажного щита к группе помещений с потребителями 380 В

Практические советы

• Выбирая этот выключатель, проверьте, чтобы ваш щит имел место под 4 модуля и глубину не менее 50 мм
• При подключении используйте наконечники для многожильных проводов - так соединение будет надёжнее
• Не затягивайте клеммы чрезмерно - это повредит пластик и может вызвать нагрев
• Если вам нужна защита от утечек тока - параллельно установите УЗО, поскольку Legrand TX3 6000 не имеет этой функции
• Для обслуживания всегда отключайте питание перед работой - даже при отключенном автоматах есть опасность на входе
• При замене старого автомата на новый - сравните характеристики: тип B, 32 А, 10 кА - должны совпадать
