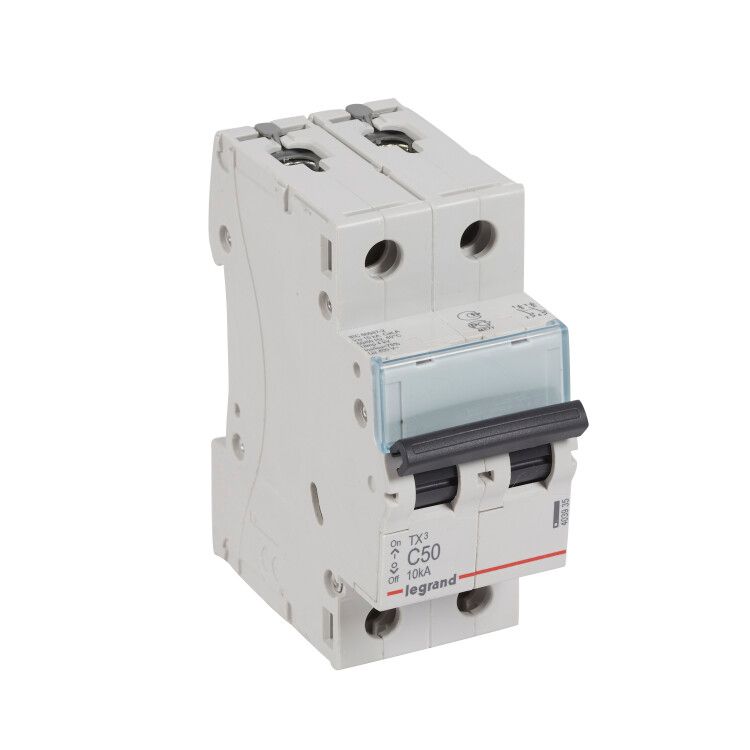

Автоматический выключатель TX 6000 - 10 кА тип характеристики C 2П 230/400 В~ 50 А 2 модуля 403935 Legrand

Автоматический выключатель двухполюсный 50А тип C 10кА 230/400В~ 2 модуля TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных системах. Этот выключатель совмещает надёжную работу, простой монтаж на DIN-рейку и соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель двухполюсный 50А тип C 10кА 230/400В~ 2 модуля TX3 6000 используется для защиты групповых цепей в жилых и общественных зданиях. Он предотвращает повреждение проводки и оборудования при длительной перегрузке или аварийном коротком замыкании. Подходит для защиты освещения, розеточных групп, бытовых приборов и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до 50 ампер без срабатывания
• Количество полюсов: 2 - одновременно отключает фазу и ноль, безопаснее для бытовых сетей
• Номинальное напряжение: 400 В ~ - рассчитан на трёхфазные сети 230/400 В, частота 50/60 Гц
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (например, светильники, насосы, компьютеры); срабатывает при токе 5–10 крат от номинала
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (ширина 36 мм)
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до 35 квадратных миллиметров
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; применяется только внутри щитов
• Рабочая температура: от -25 до +70 C - работает в большинстве условий внутренней установки, даже в неотапливаемых помещениях
• Класс токоограничения: 3 - высокая скорость отключения, снижает энергию КЗ, защищает оборудование
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при работе в сетях до 400 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Срок гарантии: 24 месяца

Совместимость и монтаж

Выключатель 50А типа C 10кА 230/400В~ 2 модуля TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Снятие выполняется путём оттягивания защёлки отверткой. Устройство подходит для скрытого монтажа в шкафах и распределительных щитах глубиной не менее 44 мм. Подключение проводов - через винтовые клеммы, допускается использование однопроволочных и многожильных проводов с наконечниками.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям МЭК 60898-1 (для бытового использования) и МЭК 60947-2 (для промышленного). Соответствует классу перенапряжения 0 - рекомендован для установки перед основными устройствами защиты. Климатическое исполнение УХЛ4 - допускает применение в условиях повышенной влажности и колебаний температуры, характерных для средней полосы России. Степень загрязнения 2 - подходит для помещений с умеренной запылённостью, где нет проводящей пыли.

Преимущества

• Надёжное двуполюсное отключение - исключает риск сохранения потенциала на одном проводе после срабатывания
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях
• Класс токоограничения 3 - минимизирует термические и электромагнитные воздействия на проводку
• Простая и проверенная конструкция - долгий срок службы без обслуживания
• Совместимость с другими элементами серии TX3 - удобно собирать унифицированные щиты

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 требует герметичного щита
• Не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, насосы >5 кВт) - лучше использовать тип D
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не рекомендуется для цепей с частыми включениями/выключениями - не является выключателем нагрузки

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение контура освещения в квартире
• Щитовая защита для бойлера, стиральной машины, духового шкафа
• Общий входной автомат в этажном щите при наличии нескольких квартир

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 11 кВт (при 230 В) - иначе возможны ложные срабатывания
• При подключении многожильных проводов используйте наконечники - это повысит надёжность соединения
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали
• Проверьте соответствие сечения кабеля: для 50 А минимальное сечение - 10 мм2 меди, но лучше 16 мм2 для долговечности
• Если планируете установку в холодном помещении (гараж, подвал), убедитесь, что температура не опускается ниже -25 C
• Для комплексной защиты параллельно с этим автоматом установите УЗО с током утечки 30 мА
