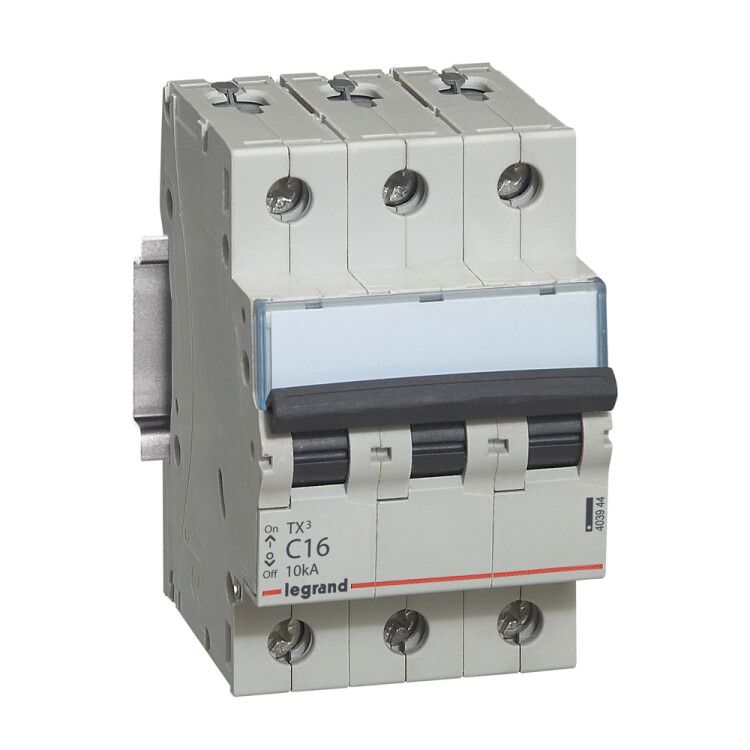

Выключатель автоматический модульный 3п C 16А 10кА TX3 6000 3мод. 400В Leg 403944 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403944 - трёхполюсный коммутационный аппарат на 16 А с характеристикой срабатывания C и отключающей способностью 10 кА, предназначенный для защиты электрических цепей в бытовых и аналогичных системах. Устройство устанавливается на DIN-рейку и обеспечивает надёжную работу при переменном токе 400 В, 50/60 Гц.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных объектов и других местах, где требуется защита трёхфазной сети 400 В. Подходит для питания групп освещения, розеточных контуров, бытовых приборов и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала; оптимален для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Род тока: переменный (AC), частота 50/60 Гц
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия на оборудование
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Рабочая температура: от -25 C до +70 C - допустимый диапазон для установки в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Степень загрязнения: 2 - предназначен для помещений с обычным уровнем запыленности и отсутствием проводящей пыли
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель Legrand TX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защёлку на корпусе с направляющими рейки и зафиксировать её нажатием до характерного щелчка. Для демонтажа используйте плоскую отвёртку: введите её в петлю защёлки, слегка потяните вниз - выключатель свободно выйдет из рейки. Подключение проводов выполняется через винтовые клеммы. Обязательно соблюдайте рекомендованное сечение кабеля - до 35 мм2. Перед подключением проверьте отсутствие напряжения и затяните зажимы равномерно, чтобы избежать перегрева.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Соответствие этим нормам гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск повреждения кабелей и другого оборудования.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает защиту даже при серьёзных КЗ
• Характеристика C хорошо сочетается с типичными бытовыми нагрузками - меньше ложных срабатываний при пуске двигателей
• Надёжная фиксация на DIN-рейке с удобной защёлкой - монтаж и обслуживание без инструментов
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых шкафах
• Соответствие двум основным стандартам - универсальное применение в быту и легкой промышленности

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 исключает использование вне закрытых щитов
• Не подходит для защиты мощных промышленных двигателей с высоким пусковым током - для них лучше использовать характеристику D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО
• Не рассчитан на постоянную работу при токе выше 16 А - превышение вызовет перегрев и выход из строя

Примеры использования

• Защита трёхфазной группы розеток в мастерской
• Щитовая защита для насоса, компрессора или вентилятора с асинхронным двигателем
• Распределительный щит многоквартирного дома - защита одной из фаз
• Контур освещения с люминесцентными или светодиодными светильниками с балластом

Практические советы

• Выбирая автомат, убедитесь, что сечение кабеля не превышает 35 мм2 - иначе соединение будет ненадёжным
• При установке в щит с несколькими автоматами оставляйте минимум 10 мм свободного места между ними для лучшего теплоотвода
• Если в цепи есть двигатель - проверьте его пусковой ток. Если он превышает 10×16 = 160 А, рассмотрите вариант с характеристикой D
• Для комплексной защиты от поражения током обязательно добавьте УЗО перед этим автоматом
• Не используйте этот выключатель в качестве рубильника - он не предназначен для частого ручного включения/выключения под нагрузкой
