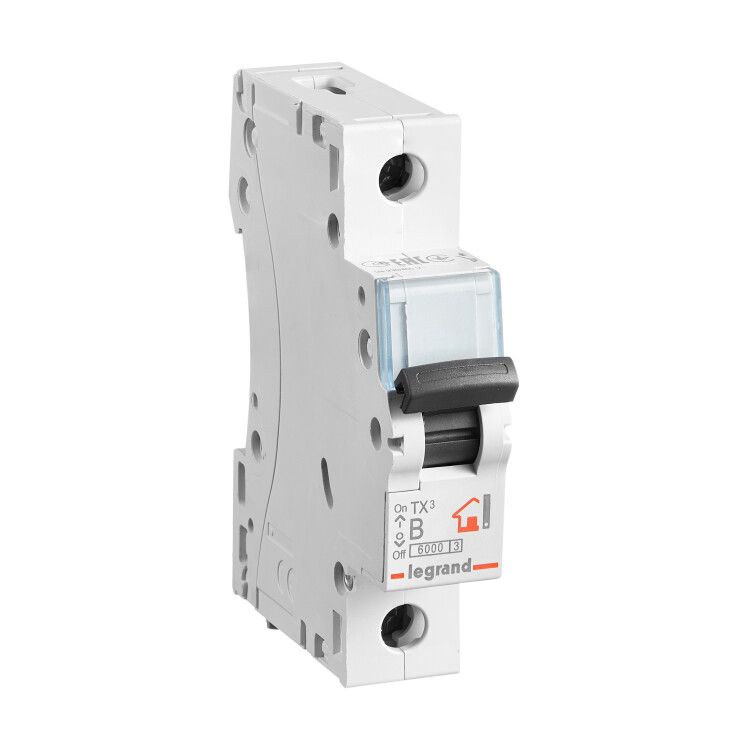

Автоматический выключатель TX 6000 - 6 кА тип характеристики B 1П 230/400 В~ 50 А 1 модуль 403977 Legrand

Автоматический выключатель модульный однополюсный 50А B 6кА 230/400В TX3 6000 1 модуль от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных системах. Этот выключатель совместим с DIN-рейкой, имеет класс токоограничения 3 и работает в широком диапазоне температур - идеально подходит для установки в щитках жилых домов, офисов и объектов с умеренным климатом.

Назначение и область применения

Автоматический выключатель модульный однополюсный 50А B 6кА 230/400В TX3 6000 1 модуль используется для защиты однофазных цепей переменного тока с номинальным напряжением до 230 В. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Применяется в распределительных щитах квартир, частных домов, малых предприятий и других объектов с нагрузкой до 50 А. Подходит для защиты освещения, розеточных групп, бытовой техники и другого электрооборудования.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок с невысокими пусковыми токами (например, светильники, зарядные устройства);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Номинальное напряжение: 230 В (AC), допускается работа в сети до 400 В между фазами;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при повышенных напряжениях;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Сечение проводника: до 35 мм2 - можно подключать медные провода сечением от 0,5 до 35 мм2;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 44 мм - необходимый зазор для правильной установки;
• Рабочий температурный диапазон: от -25 до +70 C - подходит для холодных и жарких помещений;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую в сеть;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью конденсации влаги;
• Нормативы: соответствует МЭК 60898-1 и МЭК 60947-2 - европейские и международные требования к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 50А B 6кА 230/400В TX3 6000 1 модуль монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Для демонтажа - оттяните защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева. Рекомендуется использовать наконечники для многожильных проводов. Выключатель не требует регулировки после установки.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных устройств). Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах - энергия короткого замыкания значительно снижается, что защищает кабели и оборудование. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и изолированному корпусу. Гарантийный срок - 2 года.

Преимущества

• Компактный размер - 1 модуль, экономит место в щитке;
• Надёжная фиксация на DIN-рейке - не выпадает даже при вибрации;
• Чёткая визуальная индикация состояния - рычажок вниз = отключен, вверх = включен;
• Поддержка больших сечений проводов - до 35 мм2, удобно для мощных линий;
• Высокая устойчивость к перепадам температур - работает в неотапливаемых помещениях зимой;
• Совместим с продуктами Legrand - легко сочетается с другими элементами серии TX3.

Ограничения применения

• Не предназначена для трёхфазных цепей - требуется три отдельных выключателя;
• IP20 не защищает от влаги - нельзя устанавливать вне щита, в сырых местах или на улице;
• Характеристика B не рекомендована для цепей с высокими пусковыми токами (например, двигатели, компрессоры) - лучше выбрать C или D;
• Не подходит для постоянной работы при температуре выше +70 C - риск перегрева и преждевременного выхода из строя;
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат.

Примеры использования

• Защита группы розеток в квартире с суммарной нагрузкой до 11,5 кВт (50 А × 230 В);
• Отключение питания кухонной зоны с плитой, микроволновкой и кофе-машиной;
• Щитовая защита освещения в подъезде или на этаже;
• Комплексная система защиты в частном доме - один выключатель на каждую комнату или функциональную зону;
• Дополнение к основному вводному автомату - для локальной защиты конкретной линии.

Практические советы

• Выбирая этот выключатель, проверьте, что ваша проводка рассчитана на 50 А - используйте кабель минимум 6–10 мм2 меди;
• Если планируете подключать мощные приборы (электрокотлы, бойлеры), убедитесь, что характеристика B достаточна - при частых ложных срабатываниях замените на C;
• При сборке щита соблюдайте порядок: вводной автомат - потом групповые, последними - слаботочные;
• Не забывайте про маркировку: подписывайте каждый выключатель, особенно если их несколько в одном щите;
• Проверяйте плотность затяжки клемм через год после установки - возможно ослабление из-за термического расширения;
• Автоматический выключатель модульный 50А B 6кА 230/400В TX3 6000 1 модуль от Legrand - это проверенная модель, подходящая для массового использования в России и странах СНГ.
