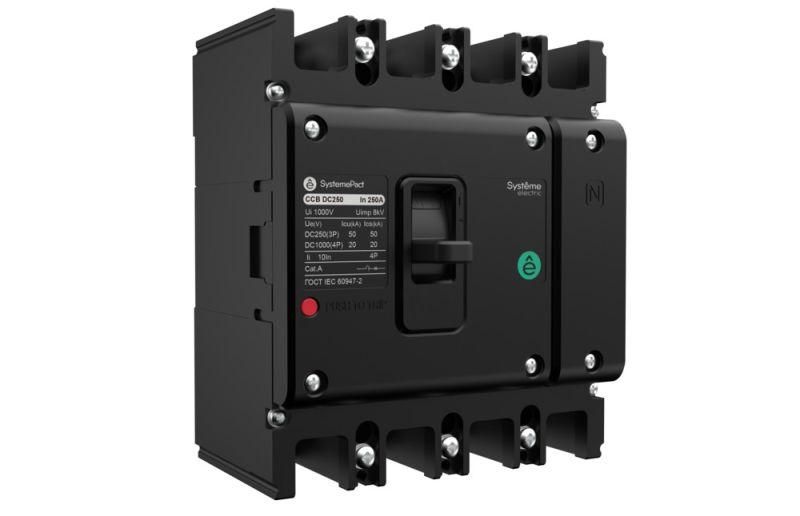

Автоматический выключатель в литом корпусе SPD250 3P 50Ка 500В постоянный ток / 4P 20Ка TMD250 750В - SPD2503N4B2504D APC

Автоматический выключатель в литом корпусе SPD250 3P 50кА 500В постоянный ток / 4P 20кА 3P TMD250 750В постоянный ток - устройство серии SystemePact CCB DC от бренда Systeme Electric, предназначенное для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажные элементы в системах с высокой коммутационной нагрузкой.

Назначение и область применения

Этот автоматический выключатель используется в сетях постоянного тока для редких операций включения и отключения. Он защищает оборудование от повреждений из-за перегрузок и аварийных режимов, таких как короткое замыкание. Применяется в промышленных системах: зарядных станциях для электромобилей, солнечных электростанциях, тяговых системах, сварочном оборудовании, а также в других установках с источниками постоянного тока до 750 В.

Технические характеристики

• Номинальный ток: 250 А - допустимый долговременный ток без срабатывания расцепителя;
• Номинальная отключающая способность: 50 кА при 250–500 В постоянного тока (3-полюсный); 20 кА при 750 В постоянного тока (4-полюсный);
• Число полюсов: 3 или 4 - позволяет выбирать конфигурацию под нужды сети;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ;
• Напряжение: работает в диапазоне 250–750 В постоянного тока;
• Конструктивное исполнение: стационарное - устанавливается жестко, не предназначено для перемещения;
• Привод: ручной - управление осуществляется через рычаг на лицевой панели;
• Метод монтажа: на монтажные элементы - фиксируется на DIN-рейке или специальной платформе;
• Степень защиты: IP20 - предохраняет от доступа пальцами и крупных предметов, но не герметична;
• Функция защиты по минимальному напряжению: да - отключает цепь при снижении напряжения ниже заданного порога;
• Гарантийный срок: 24 месяца.

Совместимость и монтаж

SPD250 совместим со стандартными монтажными элементами, используемыми для аппаратов переменного тока. Установка выполняется путём защёлкивания на DIN-рейку или закрепления болтовыми соединениями на плите. Для работы в многополюсных схемах возможна комплектация специальными аксессуарами для последовательного подключения полюсов - они обеспечивают механическую связь между контактами, чтобы все полюса отключались одновременно. Монтаж требует соблюдения рекомендованного зазора вокруг аппарата для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям к автоматическим выключателям для цепей постоянного тока. Наличие функции защиты по минимальному напряжению обеспечивает безопасность оборудования при просадках питания. Серия SystemePact CCB DC прошла сертификацию на соответствие нормам безопасности для промышленного электрооборудования. Однако IP20 не предусматривает защиту от воды и пыли - применение вне помещений или во влажных средах запрещено.

Преимущества

• Высокая отключающая способность - 50 кА позволяет надёжно работать даже в мощных системах с большими токами КЗ;
• Поддержка обоих вариантов полюсов (3P и 4P) - гибкость при проектировании;
• Интеграция с существующими аксессуарами - можно использовать те же контакты, сигнализаторы и механизмы, что и для AC-устройств;
• Защита по минимальному напряжению - исключает работу оборудования при недостаточном питании, предотвращая выход из строя;
• Литой корпус - прочная конструкция, устойчивая к механическим воздействиям и вибрациям.

Ограничения применения

• Не переменного тока - только для цепей постоянного тока;
• IP20 - нельзя использовать в условиях повышенной влажности, пыли, открытых площадках или на улице;
• Ручное управление - не подходит для автоматизированных систем без внешних приводов;
• Максимальное напряжение 750 В - не рассчитан на более высокие уровни, такие как 1000 В или выше;
• Не предназначен для частых включений - ограниченная механическая износостойкость по сравнению с контакторами.

Примеры использования

• Системы фотovoltaических электростанций - защита массива солнечных панелей от КЗ и перегрузки;
• Зарядные устройства для электрокаров - контроль тока при работе с батареями 48–750 В;
• Железнодорожные системы управления - защита тяговой сети постоянного тока;
• Производственные линии с преобразователями частоты - где после выпрямителей остаётся шина постоянного тока;
• Сварочные аппараты - защита силового контура при импульсных нагрузках.

Практические советы

• Выбирая между 3P и 4P версией, учтите наличие нулевого провода в вашей схеме - в цепях постоянного тока он часто не требуется, но иногда используется для равномерного распределения нагрузки;
• Обязательно проверьте посадочный размер и тип монтажной платформы перед заказом - хотя форм-фактор стандартизирован, различаются крепёжные отверстия;
• При использовании нескольких аппаратов в одной группе - используйте аксессуары для связи полюсов, чтобы гарантировать одновременное отключение всех цепей;
• Не забывайте о необходимом воздушном зазоре вокруг SPD250 - особенно важен при работе на максимальном токе 250 А, чтобы избежать перегрева;
• Перед первым включением убедитесь, что система полностью обесточена - работа с постоянным током опаснее переменного из-за слабой естественной дугогашения.
