Выключатель автоматический двухполюсный ВА47-100 63А C 10кА KARAT | MVA40-2-063-C IEK

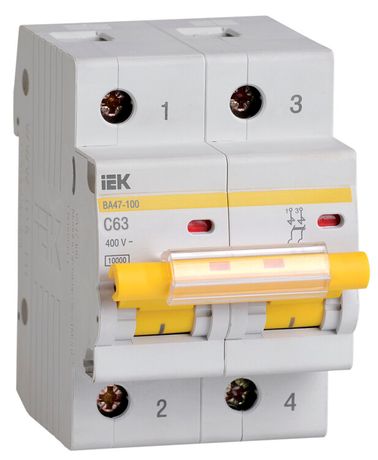

Автоматический выключатель ВА47-100 от IEK - двухполюсный модульный аппарат с номинальным током 63 А и отключающей способностью 10 кА, предназначен для защиты сетей с активной и индуктивной нагрузкой в бытовых и промышленных условиях. Монтаж осуществляется на DIN-рейку, изделие соответствует ГОСТ Р 50345 и имеет класс токоограничения 3.

Назначение и область применения

ВА47-100 защищает распределительные и групповые цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений. Применяется там, где требуется надёжная защита оборудования с высокими пусковыми токами - например, насосов, компрессоров, светильников с ЭПРА, станков.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 2
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижает риск повреждения проводки
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, не предназначена для открытой установки вне щита
• Максимальное сечение кабеля: 25 мм2
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 74,3 мм
• Частота: 50 Гц
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C

Совместимость и монтаж

ВА47-100 монтируется на стандартную DIN-рейку типа TS35. Для установки требуются два свободных модуля (54 мм) в щите. Глубина корпуса - 74,3 мм, что важно учитывать при проектировании глубины шкафа. Клеммы рассчитаны на кабель сечением до 25 мм2 - использование проводов большего сечения недопустимо. На контактных зажимах есть насечки, обеспечивающие прочное соединение без дополнительной затяжки.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует безопасное отключение даже при максимальном токе КЗ. Индикатор положения контактов визуально показывает состояние аппарата - «вкл/выкл». Защёлка на DIN-рейке имеет двойную фиксацию, предотвращая случайное выпадение из щита.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Увеличенная коммутационная способность (10 кА) позволяет использовать ВА47-100 как вводной автомат
• Широкая рукоятка удобнее для ручного управления, особенно в перчатках
• Насечки на клеммах снижают нагрев и усиливают механическую устойчивость соединения
• Поддерживается установка дополнительных устройств (блокировки, сигнализации) - совместим с аксессуарами серии KARAT
• Работает в широком диапазоне температур - от -40C до +50C

Ограничения применения

• Не предназначен для установки вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные двигатели >15 кВт); лучше выбрать характеристику D
• Максимальное сечение кабеля - 25 мм2; нельзя подключать многожильные провода больше этого значения без переходника
• Не используется в постоянном токе - только для AC 50 Гц

Примеры использования

• Вводной автомат в этажном щите квартиры или дома
• Защита группы розеток в мастерской с мощными инструментами
• Щит на производстве для питания конвейеров, воздушных компрессоров
• Распределительный щит в административном здании для групп освещения и слаботочных систем

Практические советы

• Выбирая ВА47-100, проверьте соответствие сечения кабеля - не используйте провода меньше 4 мм2 для 63 А, чтобы избежать перегрева
• Перед монтажом убедитесь, что глубина щита минимум 80 мм - учтите запас для проводов и других элементов
• При использовании в холодных помещениях (например, на улице внутри щита) убедитесь, что температура не опускается ниже -40C
• Для обслуживания можно легко снять крышку - доступ к клеммам не требует демонтажа всего автомата
• Если нужна сигнализация состояния - выбирайте модель с дополнительным контактом (совместим с аксессуарами IEK серии KARAT)
