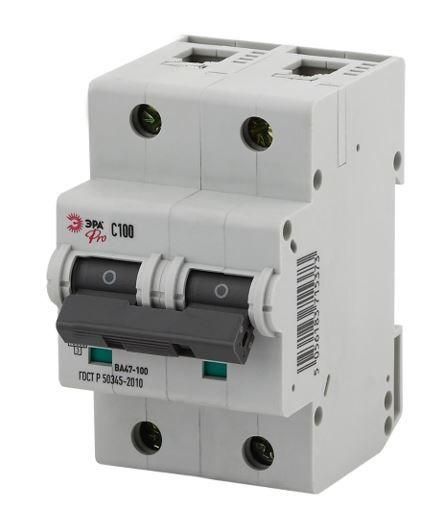

Автоматический выключатель ВА 47-100 2Р 63А 10 кА кривая С - Б0048866 ЭРА

Автоматический выключатель ВА47-100 2 полюса 63А 10 кА кривая С (6/60/1500) ЭРА Pro предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в распределительных щитах жилых, офисных и промышленных объектах. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0048866 позволяет точно идентифицировать модель.

Назначение и область применения

Автоматический выключатель ВА47-100 2 полюса 63А 10 кА кривая С (6/60/1500) ЭРА Pro защищает электрические сети от повреждений, вызванных перегрузкой или коротким замыканием. Он подходит для установки в распределительных щитах, где требуется защита групповых линий с высокими пусковыми токами - например, для двигателей, насосов, компрессоров, сварочных аппаратов и освещения с галогенными или LED-лампами. Применяется в бытовой, торговой и легкой промышленной электроустановках.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 2 - защищает две фазы, подходит для однофазных сетей 230/400 В.
• Номинальное напряжение: 400 В переменного тока - рассчитан на работу в трёхфазных сетях 380–400 В.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А.
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала; оптимальна для нагрузок с умеренными пусковыми токами (электродвигатели, люминесцентные лампы).
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на оборудование.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях.
• Номинальное импульсное напряжение: 4000 кВ - устойчив к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.
• Поперечное сечение провода: 2,5–35 мм2 - совместим с медными проводниками этого сечения.
• Степень защиты IP20: предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды - применяется только внутри закрытых щитов.
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 73 мм - требует достаточного внутреннего пространства в щите.
• Частота: 50 Гц - предназначена для сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель ВА47-100 2 полюса 63А 10 кА кривая С (6/60/1500) ЭРА Pro монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте провода сечением 2,5–35 мм2. Зажимы обеспечивают плотный контакт без необходимости предварительной обжимки. Убедитесь, что глубина щита минимум 73 мм - иначе выключатель не войдёт полностью. Подключение выполняйте при отключенном питании. Нельзя использовать в щитах с открытой передней панелью - IP20 не обеспечивает защиту от внешних воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и импульсное напряжение 4000 кВ обеспечивают защиту оборудования от аварийных режимов. Конструкция исключает самопроизвольное отключение при вибрации. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть допускается небольшое количество пыли и конденсата внутри щита.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше среднего для аналогичных устройств, что важно в старых сетях с низким сопротивлением.
• Кривая “C” - идеально сочетается с типичными промышленными и бытовыми нагрузками, не даёт ложных срабатываний при запуске моторов.
• Высокая термическая и электромагнитная стойкость благодаря классу 3 токоограничения.
• Широкий диапазон рабочих температур - можно применять даже в неотапливаемых помещениях зимой.
• Надёжные зажимы для проводов - не требуют дополнительных соединителей или обжимных наконечников.

Ограничения применения

• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >15 кВт) - лучше выбрать кривую D.
• IP20 не допускает использование вне герметичных щитов - нельзя устанавливать на улице, в сырых или пыльных местах без корпуса.
• Не предназначен для постоянной работы при токе выше 63 А - превышение приведёт к перегреву и выходу из строя.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе с мощными приборами (стиральная машина, микроволновка, компьютеры).
• Щитовая на производстве: управление насосами, вентиляторами, малыми конвейерами.
• Подключение осветительных цепей с галогенными лампами или LED-светильниками с драйверами.
• Распределительный щит в кафе или магазине - защита кухонного оборудования и холодильных установок.

Практические советы

• Выбирая между кривой B, C и D - помните: C - оптимальный выбор для смешанных нагрузок, где есть и моторы, и освещение.
• Проверьте сечение кабеля до автомата - если провод меньше 2,5 мм2, он не сможет быть надёжно затянут в зажиме.
• При установке нескольких автоматов рядом - оставляйте свободное место для теплоотвода, особенно при работе на пределе 63 А.
• Не заменяйте этот автомат на более слабый - 63 А уже является верхним порогом для домашних щитов, ниже - риск ложных срабатываний.
• Для комплексной защиты добавьте УЗО перед этим автоматом, если есть опасность поражения током (ванная, кухня, уличные розетки).
