Автоматический выключатель ВА47-100 3Р 16А 10кА кривая D - Б0048875 ЭРА

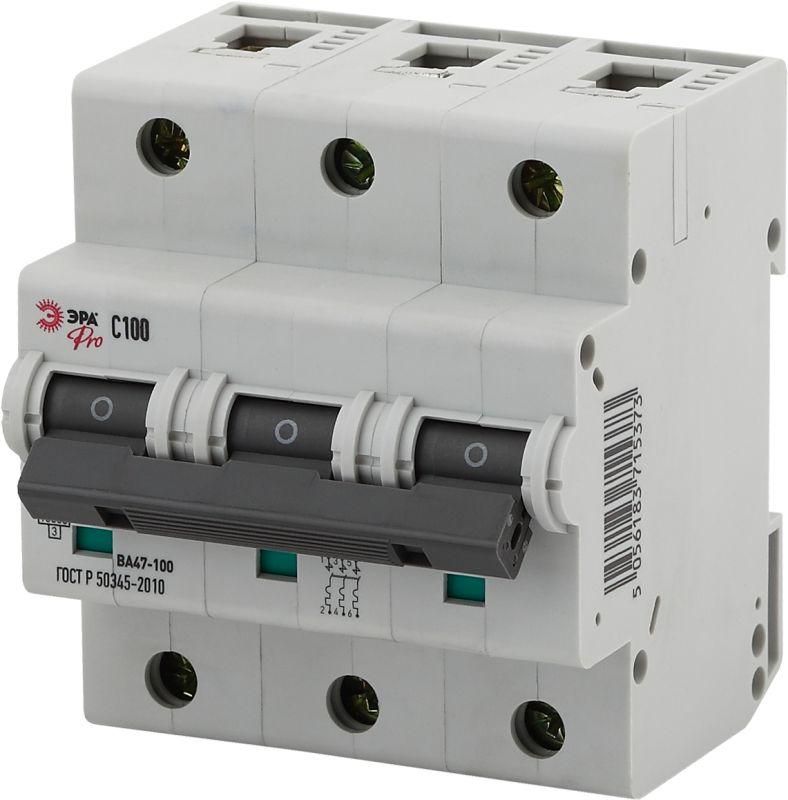

Автоматический выключатель ВА47-100 3 полюса 16А 10кА кривая D от ЭРА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для промышленного оборудования и распределительных щитов, где требуется надёжная защита с высокой отключающей способностью.

Назначение и область применения

Автоматический выключатель ВА47-100 3 полюса 16А 10кА кривая D защищает трёхфазные сети переменного тока от сверхтоков. Его применяют в промышленных установках: на станках, конвейерах, насосных группах, вентиляционных системах и других нагрузках с высокими пусковыми токами. Кривая D позволяет выдерживать кратковременные пики тока при запуске двигателей, что делает устройство идеальным для индуктивной нагрузки.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана до 660 В
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания
• Количество полюсов: 3 - защита всех фаз трёхфазной системы
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, подходит для пусковых токов двигателей
• Тип тока: переменный (AC), частота 50 Гц
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую энергию при КЗ
• Номинальное импульсное напряжение: 4000 кВ - устойчивость к скачкам напряжения, включая молнии
• Поперечное сечение провода: 1–35 мм2 - совместим с медными жилами этого диапазона
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 73 мм - требует свободного места внутри шкафа
• Рабочий температурный диапазон: -40...+50 C - работает в холодных и жарких помещениях
• Подходит для скрытого монтажа - можно устанавливать в нишах и закрытых щитах

Совместимость и монтаж

Выключатель ВА47-100 3 полюса 16А 10кА кривая D монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - затягивайте провода усилием, соответствующим сечению (не переусиливайте!). Подключение возможно как сверху, так и снизу. Убедитесь, что глубина шкафа минимум 73 мм, чтобы обеспечить свободный ход рычага включения/выключения. Нельзя использовать с постоянным током (DC) - только для AC 50 Гц.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Категория перенапряжения III гарантирует работу в распределительных сетях третьего уровня. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания. IP20 не защищает от влаги - не устанавливайте в сырых местах без дополнительной герметизации корпуса.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мощных промышленных объектов
• Кривая D - исключает ложные срабатывания при пуске электродвигателей
• Широкий диапазон температур - надёжна даже в неотапливаемых цехах зимой
• Класс 3 токоограничения - меньше теплового воздействия на кабели и оборудование
• Можно устанавливать в скрытые шкафы - экономия места и эстетичность

Ограничения применения

• Не предназначена для работы с постоянным током (DC)
• IP20 - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной защиты
• Не рекомендован для защиты чувствительной электроники - кривая D слишком «мягкая» для малых токов
• Требуется минимальная глубина шкафа 73 мм - не подходит для компактных щитков
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного двигателя 11 кВт на конвейере
• Щитовая защита группы станков в механическом цеху
• Распределительный щит на производстве с большим количеством пускателей
• Обвязка воздушных компрессоров и насосных агрегатов

Практические советы

• Выбирая автомат ВА47-100 3 полюса 16А 10кА кривая D, проверьте соответствие сечения кабеля - используйте провода 1–35 мм2
• Если в цепи есть частотники или ПЛК - установите перед этим выключателем УЗО для защиты от утечек
• При монтаже в металлический шкаф убедитесь, что он заземлён - это обязательное условие безопасности
• Избегайте установки рядом с источниками тепла - температура выше +50 C может снизить срок службы
• Для обслуживания отключайте питание полностью - этот выключатель не создаёт видимый разрыв, как рубильник
