Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 80А 10кА D - MVA43-3-080-D IEK

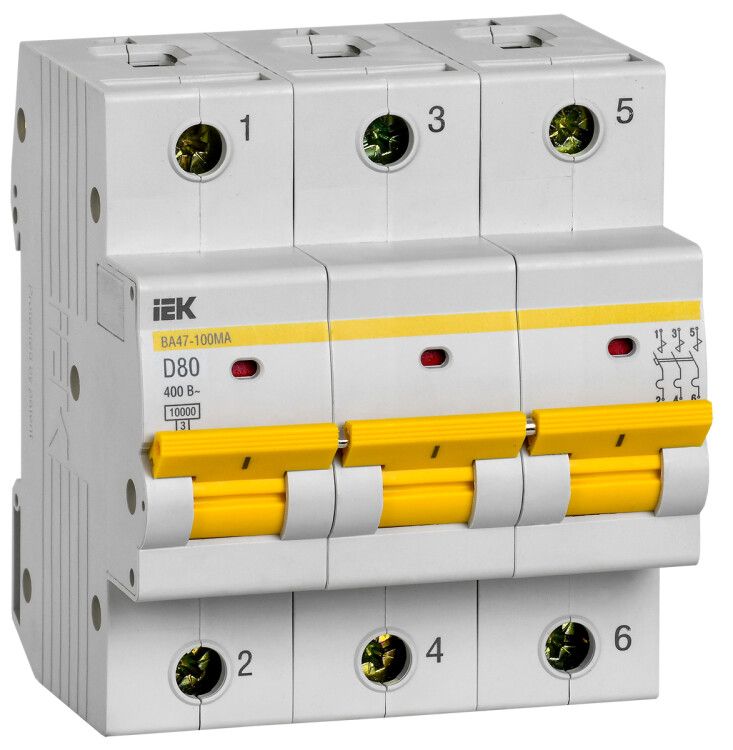

Автоматический выключатель трехполюсный ВА47-100МА без теплового расцепителя 3P 80А 10кА D - это коммутационное устройство для защиты электрических цепей от сверхтоков, предназначенное для установки в щитах управления. Бренд IEK (ИЭК) и артикул mva43-3-080-d указывают на серию KARAT, которая используется в промышленной и жилой автоматике.

Назначение и область применения

Автоматический выключатель ВА47-100МА без теплового расцепителя применяется там, где требуется только магнитная защита от коротких замыканий. Он не реагирует на длительную перегрузку - эту функцию выполняют внешние тепловые реле или другие устройства. Подходит для защиты силовых цепей с высокими пусковыми токами: насосы, компрессоры, конвейеры, большие двигатели. Часто устанавливается в вводно-распределительных устройствах (ВРУ), щитах пожаротушения, системах вентиляции и других объектах, где нужна надежная защита от КЗ, но перегрузка контролируется отдельно.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживает аппарат без повреждений;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети переменного тока 380–400 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске мощных двигателей;
• Тип напряжения: AC - работает только с переменным током;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Поперечное сечение провода: 2,5–35 мм2 - можно подключать медные провода этого сечения;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды; требует установки внутри закрытого щита;
• Модульная ширина: 4,5 модуля - занимает 90 мм места в DIN-рейке;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Рабочая температура: до +40 C - не рекомендуется использовать вне помещений или в сильно нагреваемых зонах;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 80А 10кА D монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо усилием, соответствующим сечению провода (не переусердствовать!). Устройство совместимо со всеми элементами серии KARAT: аналогичными автоматами, дифавтоматами, рубильниками. Обязательно проверьте соответствие сечения провода (2,5–35 мм2) перед подключением. Нельзя использовать этот автомат как единственный защитный элемент - он не защищает от перегрузки!

Безопасность и стандарты

Автоматический выключатель ВА47-100МА соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяется в соответствии с правилами ПУЭ. Отключение происходит механически - без электроники, что обеспечивает отказоустойчивость даже при скачках напряжения. Однако из-за отсутствия теплового расцепителя он не может использоваться в цепях, где возможны длительные перегрузки - это нарушает нормы безопасности.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для промышленных объектов с большими токами КЗ;
• Характеристика D - идеальна для оборудования с высокими пусковыми токами;
• Модульная конструкция - легко интегрируется в существующие щиты;
• Поддержка дополнительной комплектации - возможность добавления сигнализации, блокировок, AUX-контактов;
• Долгий срок службы - 15 лет при правильной эксплуатации.

Ограничения применения

• Не имеет теплового расцепителя - нельзя использовать для защиты цепей с риском перегрузки (например, освещение, розеточные группы);
• IP20 - запрещена установка в открытых, сырых или пыльных местах;
• Работает только при температуре до +40 C - не подходит для уличных щитов или неохлаждаемых шкафов;
• Требует обязательного наличия внешнего теплового реле или другого средства защиты от перегрузки;
• Не предназначен для постоянного тока (DC) - только переменный ток 50 Гц.

Примеры использования

• Защита пускателя электродвигателя насоса в системе водоснабжения;
• Щит пожаротушения - отключение при КЗ без реакции на кратковременные импульсы от старта насосов;
• Линии питания конвейера на заводе с частыми пусками;
• Цепи вентиляционных установок с большими вентиляторами;
• Как часть комплексной системы защиты, где перегрузка контролируется через термореле в контакторе.

Практические советы

• Выбирая автомат ВА47-100МА без теплового расцепителя, всегда убедитесь, что перегрузка будет защищена другим устройством - иначе есть риск перегрева кабеля и возгорания;
• При монтаже используйте провода сечением 4–16 мм2 - они оптимальны для 80 А; более тонкие (2,5 мм2) допустимы, но требуют точного расчета нагрузки;
• Проверьте посадочный размер: 4,5 модуля = 90 мм - убедитесь, что в вашем щите достаточно свободного места;
• Если планируете добавить AUX-контакты - выбирайте модели с гнездами для них, чтобы не менять весь автомат позже;
• Не путайте с полным автоматом ВА47-100МА - здесь нет тепловой защиты, и это намеренная конструктивная особенность, а не недостаток.
