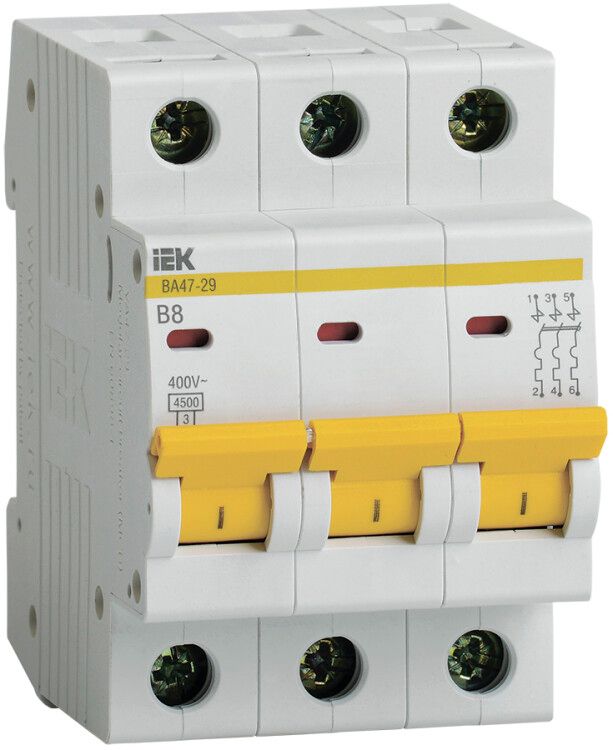

Выключатель автоматический трехполюсный ВА47-29 8А B 4,5кА KARAT | MVA20-3-008-B IEK

Автоматический выключатель ВА47-29 B от IEK — трёхполюсное устройство на 8 А с отключающей способностью 4,5 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в щитах жилых, офисных и промышленных объектов. Артикул mva20-3-008-b соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель ВА47-29 B защищает группы потребителей в распределительных сетях переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется в вводно-распределительных устройствах (ВРУ), этажных щитах, щитах оборудования. Подходит как для бытовых помещений, так и для промышленных объектов — например, для защиты линий освещения, розеточных групп, маломощных станков и конвейеров.

Технические характеристики

• Номинальный ток: 8 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для бытовой и слаботочной нагрузки (например, светильники, компьютеры)
• Тип расцепителя: комбинированный — тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижает риск повреждения проводки
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, не защищён от воды и пыли
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 73,6 мм — требует достаточного места внутри щита
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные провода до этого сечения
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 — работает при температурах от -40 °C до +50 °C, допустимо использование в неотапливаемых помещениях
• Срок службы: 15 лет

Совместимость и монтаж

Автоматический выключатель ВА47-29 B монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы. Каждый полюс имеет насечки на контактах — они обеспечивают надёжное соединение с проводом и снижают нагрев. Разрешено одновременное подключение:

• гибкого многожильного провода (до 25 мм²)
• шины FORK (для параллельного распределения фаз)
• шины PIN (для последовательного соединения нескольких автоматов)

Не требуется специальный инструмент — зажимы затягиваются обычной отверткой. Индикатор положения контактов (зелёный — включён, красный — отключён) позволяет визуально определить состояние автомата без тестирования.

Безопасность и стандарты

Автоматический выключатель ВА47-29 B соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует безопасность при работе в сетях с высокими токами короткого замыкания. Класс токоограничения 3 и улучшенная дугогасительная камера минимизируют риск возгорания при аварии.

Преимущества

• Двухступенчатая защита — тепловой и электромагнитный расцепители работают независимо, что повышает точность срабатывания
• Поддержка различных типов подключения — удобно при организации распределительных шин
• Широкий диапазон рабочих температур — можно использовать в холодных и жарких условиях
• Эргономичная рукоятка — легко включать/выключать даже в перчатках
• Насечки на зажимах — снижают переходное сопротивление и предотвращают ослабление контакта при вибрациях
• Возможность дополнительной комплектации — можно установить блоки сигнализации, расцепители минимального напряжения, дистанционного управления

Ограничения применения

• Не применяется во взрывоопасных средах — степень защиты IP20 не обеспечивает герметичность
• Не подходит для постоянной работы при токе выше 8 А — возможен преждевременный износ
• Запрещена установка в местах с повышенной влажностью, где есть риск попадания воды — отсутствует защита от брызг и пара
• Не рассчитан на частые включения/выключения более 10–15 раз в день — это сокращает срок службы механических элементов
• Требуется свободное пространство глубиной 73,6 мм — не подходит для узких щитов

Примеры использования

• Защита группы розеток в квартире или офисе
• Щит освещения в многоэтажном доме
• Распределительный щит на производстве для питания контроллеров, датчиков, малых насосов
• Вводный автомат в щите дома при наличии трёхфазного ввода
• Цепь питания конвейера с небольшим пусковым током

Практические советы

• Выбирая автомат ВА47-29 B, проверьте соответствие сечения кабеля — для 8 А достаточно 2,5–4 мм² меди, но зажимы позволяют подключить до 25 мм² — используйте это для ответвлений
• При использовании шины FORK или PIN соблюдайте полярность и плотность соединения — плохой контакт вызывает перегрев
• Не устанавливайте рядом с источниками тепла — температура выше +50 °C может привести к ложному срабатыванию
• Перед первым включением проверьте, что рукоятка находится в положении “OFF” — это исключит случайное включение при монтаже
• Для обслуживания щита используйте индикатор положения — он показывает реальное состояние контактов, а не просто положение рукоятки
• Если нужна удалённая сигнализация — выбирайте модель с возможностью установки дополнительного модуля (например, блока сигнализации сухих контактов)
