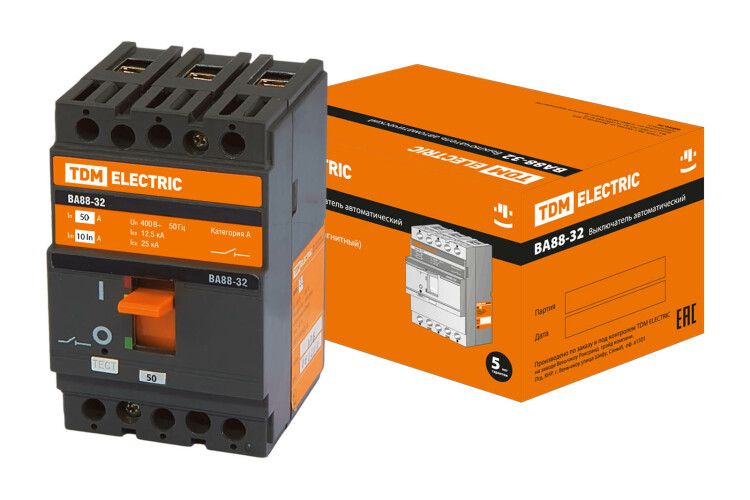

Автоматический выключатель ВА88-32 трехполюсной 50А 25кА - SQ0707-0005 TDM

Автоматический выключатель ВА88-32 трехполюсной 50А 25кА от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство подходит для стационарной установки в жилых, коммерческих и промышленных объектах, включая электроустановки на электроподстанциях.

Назначение и область применения

Автоматический выключатель ВА88-32 трехполюсной 50А 25кА используется для:

• Защиты трёхфазных сетей переменного тока с номинальным напряжением до 400 В;
• Отключения цепей при перегрузках, коротких замыканиях и снижении напряжения ниже допустимого уровня;
• Ручного включения и отключения нагрузки в штатном режиме;
• Установки в распределительных щитах жилых домов, офисов, заводов и энергообъектов.

Технические характеристики

• Номинальное напряжение: 400 В
• Число полюсов: 3
• Номинальный ток (Iu): 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Отключающая способность (Icu): 25 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно отключить
• Диапазон регулировки расцепителя перегрузки: до 500 А - позволяет настроить чувствительность к перегрузкам, хотя сам выключатель рассчитан на 50 А; этот параметр указывает на совместимость с внешними модулями
• Защита от замыканий на землю: встроенная - реагирует на утечки тока в землю, повышает безопасность при поражении током
• Тип управления: рычажковый (перекидной рычаг) - удобное механическое управление вручную
• С расцепителем минимального напряжения: да - автоматически отключается при падении напряжения ниже заданного порога
• Подключение силовых цепей: винтовое - надёжное соединение с помощью болтов, требует затяжки ключом
• Степень защиты IP: IP00 - нет защиты от пыли и воды; требуется установка внутри закрытого щита
• Возможность установки индикатора отключения: да - можно дополнительно смонтировать визуальный индикатор состояния
• Моторный привод: опционально - позволяет удалённо управлять выключателем через сервоустройство
• Вспомогательные контакты: 0,01 единицы - формально указано наличие, но фактически не предусмотрено стандартное оснащение контактами; необходимы дополнительные модули
• Габариты и масса: на 15% компактнее аналогов - экономия места в щите
• Срок службы: 5 лет гарантии

Совместимость и монтаж

Автоматический выключатель ВА88-32 трехполюсной 50А 25кА монтируется на стандартную DIN-рейку типа Ω с использованием прилагаемой скобы. Установка возможна под углом до 30° в любом направлении без потери характеристик. Корпус выполнен для стационарной фиксированной установки - не предназначен для перемещения или частого демонтажа. Для подключения используйте винтовые зажимы: зачищенные концы проводов должны иметь длину 8–10 мм, затяжка - усилием 1,5–2,0 Нм.

Дополнительно можно установить:

• Индикатор положения контактов (опционально);
• Моторный привод для дистанционного управления;
• Вспомогательные контакты (НО/НЗ) - при заказе отдельных модулей.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования класса II: двойная изоляция полностью отделяет силовые цепи от цепей аксессуаров и управления. Это исключает риск пробоя между высоковольтными и слаботочными участками. Защита от замыканий на землю обеспечивает соответствие нормам по предотвращению поражения током. Однако, поскольку степень защиты IP00, устройство **не** предназначено для открытой установки - обязательно использование в герметичном щите.

Преимущества

• Компактные габариты - экономят место в распределительных щитах, особенно важны при плотной компоновке;
• Увеличенный гарантийный срок - 5 лет, что выше среднего для аналогичных устройств;
• Встроенная защита от утечек тока - снижает потребность в дополнительных УЗО;
• Устойчивый корпус из стеклонаполненного полиамида - сохраняет целостность даже при больших токах КЗ;
• Гибкая система модульного расширения - возможность добавления индикаторов и приводов без переделки щита.

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги и механических воздействий;
• Не предназначен для частого оперативного включения/выключения - рассчитан на стационарную работу, не для систем с высокой цикличностью;
• Отсутствуют встроенные вспомогательные контакты - для сигнализации или блокировки нужны дополнительные модули;
• Нельзя использовать в условиях повышенной влажности, запылённости или агрессивной среды без дополнительной защиты щита;
• Регулировка расцепителя перегрузки до 500 А - это не значит, что выключатель работает на 500 А; он остаётся на 50 А, а диапазон нужен для совместимости с внешними термореле.

Примеры использования

• Главный входной автомат в щите многоквартирного дома на три фазы;
• Защита питания промышленного станка с мощностью до 22 кВт;
• Щитовая защита на электроподстанции малой мощности;
• Цепь питания системы кондиционирования в торговом центре;
• Линии с высокими пусковыми токами (например, насосы, компрессоры), где важно быстрое отключение при КЗ.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля соответствовало току 50 А - минимум 10 мм2 медного провода;
• Обязательно используйте DIN-рейку с правильной шириной (35 мм) и качественной фиксацией скобы;
• Если нужна сигнализация отключения - выбирайте модель с установленным индикатором или докупайте его отдельно;
• Для дистанционного управления - заказывайте моторный привод одновременно с выключателем, так как он требует согласованной сборки;
• Не забудьте про обязательную установку в закрытом металлическом или пластиковом щите - IP00 не допускает открытого расположения;
• Проверяйте момент затяжки винтов - переусиливать нельзя, это повредит контактные площадки.
