Выключатель автоматический двухполюсный (1п+N) SH201 6А C 6кА (SH201 6 NA) | 2CDS211103R0064 ABB

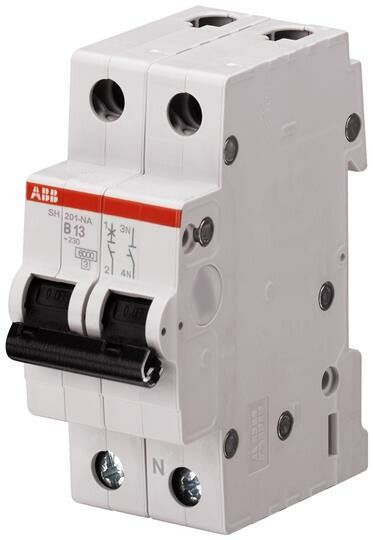

Автоматический выключатель ABB SH201 NA - двухполюсный модульный аппарат с размыканием фазы и нейтрали, рассчитанный на ток 6 А и отключающую способность 6 кА. Подходит для защиты бытовых и легкопромышленных цепей переменного тока, особенно там, где важна безопасная коммутация нулевого провода.

Назначение и область применения

Этот выключатель предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Благодаря размыканию одновременно фазы и нейтрали (1P+N), он обеспечивает более высокий уровень безопасности по сравнению с однополюсными аналогами. Применяется в распределительных щитках жилых домов, офисов, малых производственных объектов - например, для защиты групп освещения, розеточных контуров, бытовой техники.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Номинальное напряжение: 230 В - работает в сетях с напряжением до 230 В переменного тока;
• Количество полюсов: 2 (фаза + нейтраль) - оба проводника размыкаются при аварии;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - защищён от высоковольтных импульсов, например, от грозовых помех;
• Поперечное сечение проводника: 0,75–25 мм2 - позволяет подключить медные провода от тонких до достаточно толстых;
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на проводку;
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, а не прямо на оборудовании;
• Рабочая температура: –25…+55 C - можно использовать в неотапливаемых помещениях, подъездах, на балконах;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Модульная ширина: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 69 мм - требует достаточного места внутри щита для свободной установки и обслуживания;
• Тип напряжения: AC - работает только с переменным током, не подходит для постоянного;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.

Совместимость и монтаж

Выключатель ABB SH201 NA совместим со всеми типами DIN-реек по стандарту EN 60715. Установка происходит путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте провода сечением от 0,75 до 25 мм2. Оба контакта (фаза и нейтраль) имеют зажимы с одинаковым моментом затяжки - рекомендуется проверять плотность после первого включения. Не допускается использование с кабелями из алюминия - только медь. Убедитесь, что в щите есть место глубиной минимум 70 мм, чтобы не задеть соседние автоматы при открывании крышки.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 и имеет сертификаты CE, RoHS. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие требованиям для установки в распределительных щитах жилых и общественных зданий. Наличие размыкания нейтрали повышает безопасность при ремонте - исключается риск попадания потенциала на ноль при обрыве в сети.

Преимущества

• Раздельное размыкание фазы и нейтрали - повышает безопасность при обслуживании;
• Высокая отключающая способность (6 кА) - надёжно защищает даже при серьёзных КЗ;
• Широкий диапазон сечений проводов - универсальность для различных типов кабелей;
• Класс токоограничения 3 - снижает риск возгорания проводки при аварии;
• Известный бренд ABB - гарантированное качество сборки и долгий срок службы;
• Подходит для замены старых автоматов в существующих щитах благодаря стандартному формату 2 М.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного (AC);
• Не предназначен для установки во влажных или пыльных местах - степень защиты IP20 не защищает от жидкости и пыли;
• Не используется для защиты мощных двигателей с высоким пусковым током - для них лучше подходят характеристики D;
• Не подходит для монтажа вне щитов - требует закрытой корпусной защиты;
• Не рекомендован для частого ручного включения/отключения - не является рубильником.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение осветительной линии с энергосберегающими лампами;
• Щитовая защита холодильника, стиральной машины, микроволновой печи;
• Распределительный щит в подвале, на лестничной клетке или в гараже;
• Замена устаревших автоматов типа IEK, Schneider Electric, Legrand в рамках модернизации.

Практические советы

• При замене автомата убедитесь, что новый также имеет 2 полюса (1P+N) - нельзя менять на однополюсный без изменения всей схемы;
• Проверьте посадочные размеры: ширина 2 М = 35 мм, глубина 69 мм - убедитесь, что рядом не будет мешать другое оборудование;
• Не перетягивайте зажимы - момент затяжки указан производителем; переизбыток усилия повредит контакт;
• Если в вашем щите уже установлены другие автоматы ABB серии SH200 - этот выключатель полностью совместим по внешнему виду и функционалу;
• Для систем с УЗО - этот автомат можно устанавливать перед ним, так как он не влияет на работу дифференциальной защиты.
