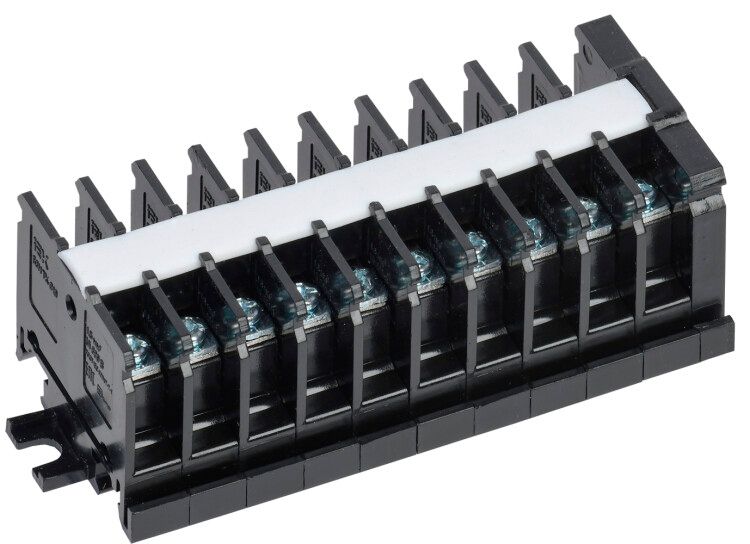

Блок зажимов БЗН TK-010 1,5 мм2 10А на DIN-рейку 10 пар | YZN43-10-001-K02 IEK

Блок зажимов БЗН TK-010 1,5 мм2 10А на DIN-рейку 10 пар от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводов сечением 0,75–1,5 мм2 в распределительных щитах. Этот блок зажимов обеспечивает безопасное ответвление тока в цепях переменного и постоянного тока, легко монтируется на стандартную DIN-рейку и рассчитан на длительную эксплуатацию.

Назначение и область применения

Блок зажимов БЗН TK-010 1,5 мм2 10А на DIN-рейку 10 пар используется для создания разветвлённых электрических соединений в силовых и управляющих цепях. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Применяется там, где требуется надёжное, не требующее обслуживания соединение проводов - например, при подключении освещения, автоматических выключателей, реле, счётчиков и других устройств.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: до 660 В переменного тока / до 440 В постоянного тока
• Диапазон сечений проводов: 0,75 – 1,5 мм2 (медные и алюминиевые)
• Количество контактов: 10 пар (20 входов)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Ширина устройства: 38 мм
• Тип соединения: винтовое - фиксация провода затяжкой винта
• Рабочая температура: от -40 C до +50 C
• Материал корпуса: термопласт, класс воспламеняемости V1 (не поддерживает горение)
• Срок службы: 15 лет
• Цвет: чёрный
• Положение подключения: провода вводятся сбоку

Совместимость и монтаж

Блок зажимов БЗН TK-010 1,5 мм2 10А на DIN-рейку 10 пар совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка происходит путём защёлкивания на рейку - никаких инструментов для крепления не требуется. Каждый контакт имеет отдельный винтовой зажим, что позволяет подключить два провода на каждую пару: один на вход, второй - на выход. Для защиты неиспользованных контактов предусмотрены торцевые заглушки, которые необходимо устанавливать вручную. Максимальная плотность монтажа: 10 пар занимают 38 мм ширины, поэтому в одном ряду можно разместить несколько таких блоков без перегрева.

Безопасность и стандарты

Корпус изготовлен из самозагасающегося термопласта с классом воспламеняемости V1 - материал не распространяет пламя при возгорании. Номинальное напряжение 660 В соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Все токоведущие части выполнены из латуни, обеспечивающей хорошую проводимость и устойчивость к окислению. Блок зажимов БЗН TK-010 1,5 мм2 10А на DIN-рейку 10 пар рекомендован для проектирования систем электрооборудования, что подтверждает соответствие нормам безопасности.

Преимущества

• Высокая плотность: 10 пар на минимальной ширине - экономия места в щите
• Стандартный боковой ввод - удобство при прокладке проводов
• Не поддерживающий горение корпус повышает пожаробезопасность
• Латунные токоведущие элементы снижают риск нагрева и окисления
• Долгий срок службы - 15 лет без замены
• Подходит для медных и алюминиевых проводов - универсальность в работе

Ограничения применения

Блок зажимов БЗН TK-010 1,5 мм2 10А на DIN-рейку 10 пар нельзя использовать для проводов сечением менее 0,75 мм2 или более 1,5 мм2 - это вызывает плохой контакт, перегрев или механическое повреждение. Также он не предназначен для работы в условиях повышенной влажности без дополнительной герметизации - хотя корпус защищён от внешних воздействий, IP-класс не указан, значит, защита от воды и пыли отсутствует. Не применяйте в местах с частыми вибрациями без дополнительной фиксации проводов - винтовые зажимы могут ослабнуть.

Примеры использования

• Разветвление фазы в этажном щите для нескольких квартир
• Подключение сигнализации и датчиков к основному контуру управления
• Объединение нулевых проводников перед автоматическими выключателями
• Создание точек подключения для светильников на конвейере
• Формирование группового питания для розеточных линий

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на 8–10 мм - недостаточно зачищенная часть плохо фиксируется, слишком длинная - рискуете замкнуть соседние контакты
• При использовании алюминиевых проводов слегка протяните винт через 1–2 месяца после монтажа - металл «течет» и ослабляет контакт
• Всегда закрывайте свободные контакты торцевыми заглушками - предотвращает случайное прикосновение и попадание пыли
• При сборке щита оставьте минимум 10 мм свободного пространства вокруг блока - обеспечит теплоотвод и доступ для проверки
• Проверяйте момент затяжки винта - переусердствовать нельзя, чтобы не повредить внутреннюю пластиковую гильзу
