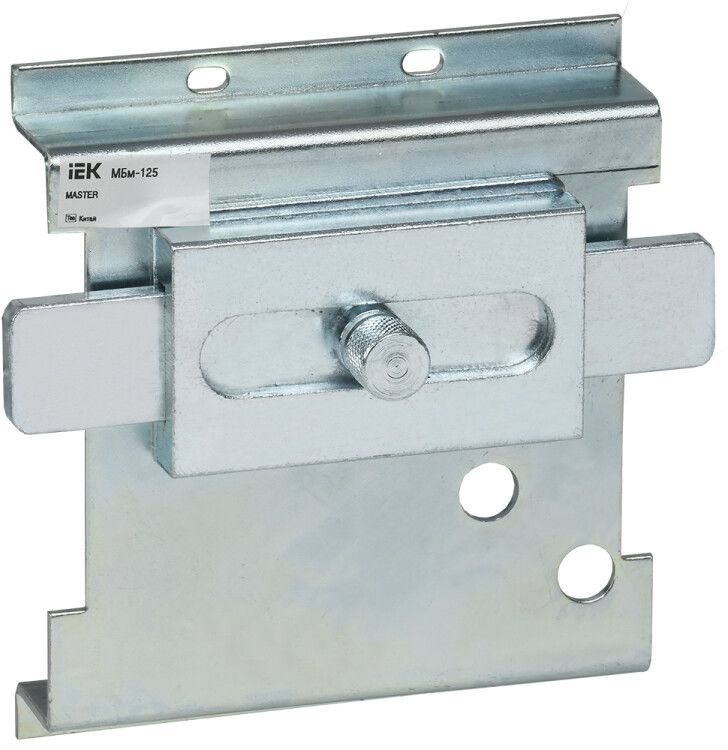

Блокировка механическая МБм-125 (МБм-32) для 2-х ВА88-32 MASTER - SVA10D-BM-3-0125-02 IEK

Блокировка механическая МБм-125 для 2-х ВА88-32 от IEK предназначена для обеспечения безопасной работы систем автопереключения (АВР), предотвращая одновременное включение двух автоматических выключателей. Эта модель совместима с выключателями серии MASTER и устанавливается напрямую на устройства.

Назначение и область применения

Блокировка механическая МБм-125 для 2-х ВА88-32 используется в схемах автоматического переключения питания (АВР), где важно исключить параллельную работу двух источников. Она физически запирает два автомата ВА88-32 так, что один не может быть включен, пока другой находится во включенном состоянии. Это необходимо для защиты оборудования, избежания коротких замыканий между источниками и соблюдения требований безопасности.

Технические характеристики

• Тип: механическая блокировка
• Функции: блокировка в положении «выключено» и блокировка отключения - обе активны
• Способ установки: монтируется непосредственно на корпус автомата
• Рабочий температурный диапазон: от -40 C до +60 C
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Блокировка МБм-125 для 2-х ВА88-32 совместима только с автоматическими выключателями серии MASTER (ВА88-32). Установка происходит без инструментов: механизм защелкивается на боковые направляющие двух смежных выключателей. Обязательно проверьте, чтобы оба автомата были установлены рядом в одном ряду и имели одинаковый тип крепления. Блокировка не подходит для модульных шин или распределительных щитов с другими сериями выключателей.

Безопасность и стандарты

Проект соответствует требованиям к механической интерLOCKS в электроустановках. Применение блокировки МБм-125 для 2-х ВА88-32 снижает риск ошибочного включения и повышает надежность системы АВР. Нет специфических сертификатов, указанных в данных - рекомендуется сверяться с нормами ГОСТ Р 50030.2 и IEC 60947-2 при проектировании.

Преимущества

• Обеспечивает гарантированную блокировку обоих автоматов - ни один не может быть включен, пока второй работает
• Не требует внешнего питания - полностью механический принцип действия
• Устойчив к вибрациям, перепадам температур и пыли благодаря прочному пластиковому корпусу
• Запрещает случайное отключение одного автомата при работе другого - важна для критичных нагрузок

Ограничения применения

• Подходит только для двух ВА88-32 - нельзя использовать с тремя или более выключателями
• Не совместима с выключателями других серий (например, ВА88-32 от других производителей или ВА88-32 с изменённым корпусом)
• Не применяется в условиях повышенной влажности вне помещений - не имеет IP-защиты
• Не предназначен для частых операций переключения - рассчитана на редкое, но надёжное блокирование

Примеры использования

• Щиты АВР в больницах, серверных, промышленных цехах - когда питание переключается между основным и резервным источником
• Системы энергообеспечения насосных станций, эскалаторов, лифтов
• Линии с двойным входом, где недопустимо параллельное питание от двух сетей

Практические советы

• Перед установкой убедитесь, что оба ВА88-32 находятся в положении «выключено» - иначе блокировка не защелкнётся
• Проверьте посадочные габариты: МБм-125 рассчитана на стандартный шаг 17,5 мм между выключателями
• При обслуживании щита всегда отключайте питание перед снятием блокировки - даже если она механическая, система остаётся под напряжением
• Не используйте МБм-125 для 2-х ВА88-32 в качестве единственной защиты - комбинируйте её с сигнализацией и схемными решениями
• Храните запасные экземпляры - механические элементы со временем могут изнашиваться при частых переключениях
