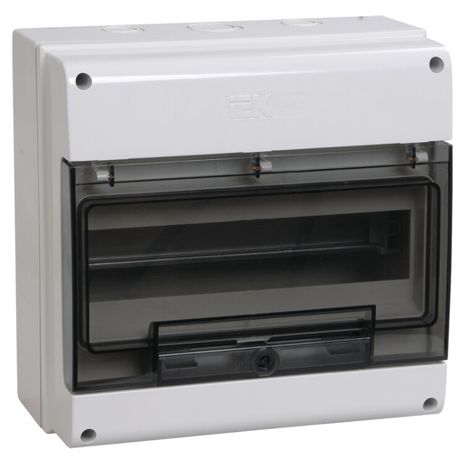

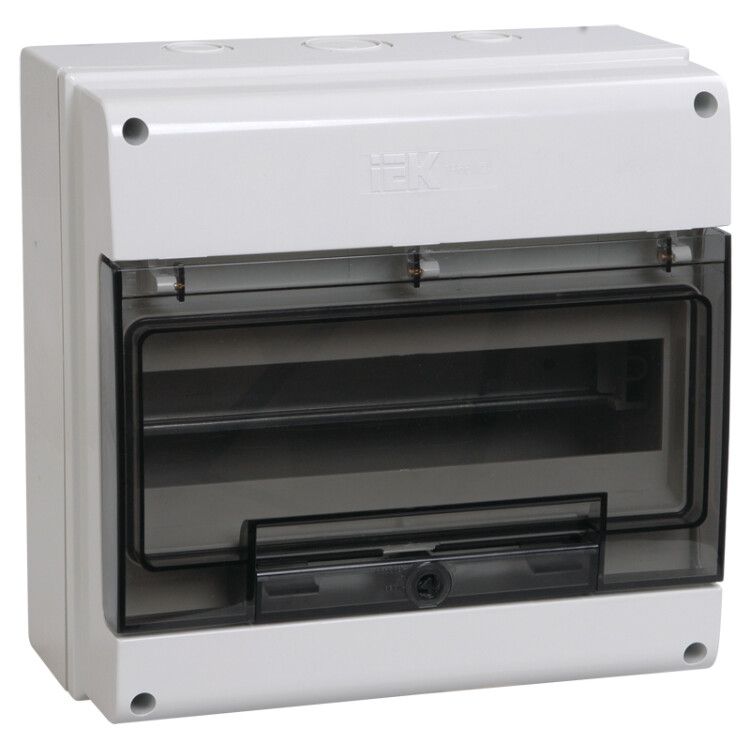

Корпус распределительный КМПн-12 KREPTA 7 12 мод. IP66 IEK MKP73-N-12-66

Корпус навесной пластиковый КМПн-12 IP66 от IEK - это надёжный щит для сборки распределительных устройств в сложных условиях эксплуатации. Благодаря защите IP66 и прочному АБС-пластиковому корпусу, он устойчив к пыли, брызгам воды и широкому диапазону температур, что делает его идеальным решением для промышленных объектов, автосервисов и открытых площадок. Артикул mkp73-n-12-66 соответствует серийным решениям KREPTA.

Назначение и область применения

Корпус навесной пластиковый КМПн-12 IP66 предназначен для установки внутри помещений и на улице там, где требуется защита оборудования от внешних воздействий. Он используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле и другими компонентами. Применяется для ввода и распределения электроэнергии в сетях до 400 В, обеспечивает защиту от перегрузок и коротких замыканий.

• Подходит для гаражей, производственных цехов, подвалов, автомоек, складских комплексов.
• Может устанавливаться на открытом воздухе благодаря высокой степени защиты.
• Не рекомендуется для мест с постоянным погружением в воду или воздействием прямого потока струйного давления выше нормированного уровня IP66.

Технические характеристики

• Тип изделия: Щит распределительный навесной
• Материал корпуса: АБС-пластик - ударопрочный, химически стойкий, не поддерживающий горение
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды из любого направления
• Количество модулей: 12 (стандартная DIN-рейка для установки коммутационных устройств)
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А - допустимый ток через вводные кабели, не более!
• Диапазон температур: от -25 C до +85 C - работает даже в холодных регионах и рядом с нагревательными элементами
• Климатическое исполнение: УХЛ1 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Цвет: 7035 RAL (серый матовый)
• Количество вводов: 6 - три сверху (диаметром 47 мм, 37 мм, 29 мм) и три снизу (те же размеры); позволяют провести кабель с любым типом ввода
• Дверь: прозрачная - возможность визуального контроля состояния внутренней аппаратуры без вскрытия
• Замок: есть - предотвращает несанкционированный доступ
• DIN-рейка: да - совместима со всеми стандартными модульными устройствами
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 3439-002-18461115-2010

Совместимость и монтаж

Корпус навесной пластиковый КМПн-12 IP66 легко монтируется на стену с помощью шурупов или анкеров. Для фиксации предусмотрены специальные кронштейны на задней стенке. Все вводы уже подготовлены - необходимо лишь просверлить отверстия в стене под нужную точку ввода кабеля и закрепить корпус. Герметизация вводов достигается путём установки резиновых колец (не входят в комплект) и затяжки зажимов. Обязательно используйте кабельные вводы подходящего диаметра - 29–47 мм - чтобы сохранить класс защиты IP66.

• Длина DIN-рейки достаточна для 12 модулей стандартной ширины 17,5 мм.
• Прозрачная дверь не требует особых усилий при обслуживании - можно проверить состояние контактов без демонтажа.
• Комплектация некомплектная - в состав не входят автоматы, УЗО, клеммы, кабели; всё выбирается отдельно.

Безопасность и стандарты

Корпус выполнен из самозагасающегося АБС-пластика, который не распространяет пламя. Соответствие стандарту IP66 гарантирует безопасность при работе во влажной среде. Номинальный ток 100 А определён исходя из возможностей вводных кабелей - превышение этого значения недопустимо. Сертифицирован по ТУ 3439-002-18461115-2010, что подтверждает соответствие требованиям безопасности для распределительных систем в России и странах СНГ.

Преимущества

• Высокая степень защиты IP66 - единственная среди аналогов в этом ценовом сегменте, обеспечивающая работу вне помещений
• Прозрачная дверь снижает время диагностики и профилактики
• Шесть вводов - удобство для многокабельных систем, особенно когда кабели вводятся с двух сторон
• Ударопрочный АБС-пластик - меньше повреждается при случайных ударах или нагрузках
• Замок обеспечивает безопасность при наличии обслуживающего персонала
• Работает при экстремальных температурах - от минус двадцати пяти до плюс восемьдесят пяти градусов

Ограничения применения

• Не предназначена для установки в зонах с постоянным погружением в жидкости - IP66 не является для длительного подводного положения
• Номинальный ток 100 А ограничен конструкцией вводов - нельзя подключать кабели с большей токовой нагрузкой без риска перегрева
• Не содержит внутреннего оборудования - все устройства (Автоматы, УЗО, клеммы) должны выбираться и устанавливаться дополнительно
• Не рекомендуется применять в местах с частыми взрывоопасными выбросами - материал не взрывобезопасный
• При монтаже важно точно выбрать место ввода - после установки изменить расположение отверстий невозможно

Примеры использования

• Электрощит на входе в гараж с зарядкой автомобиля - защита от грязи, влаги и дорожных реагентов
• Распределительный щит на складе с конвейерной линией - устойчив к пыли и периодическим мойкам
• Щит управления насосной станцией в подвале - работает при высокой влажности и температурных скачках
• Наружный пункт питания видеонаблюдения - выдерживает дождь, ветер и зимние морозы

Практические советы

• Перед монтажом обязательно проверьте диаметр кабелей - они должны попадать в один из трёх размеров вводов: 29 мм, 37 мм или 47 мм. Подбирайте резиновые уплотнители под конкретный диаметр.
• Чтобы продлить срок службы, не открывайте крышку часто - каждое открытие снижает герметичность. Лучше использовать прозрачную дверь для визуальной проверки.
• При установке на улице ориентируйте корпус так, чтобы вода не скапливалась на верхнем крае - лучше располагать немного под углом.
• Для работы при температурах ниже -20 C перед первым запуском дайте корпус адаптироваться к окружающей среде - резко менять температуру не стоит.
• Обязательно используйте терморассеивающие планки или теплоотводы, если внутри установлено оборудование с высоким тепловыделением (например, частотники).
