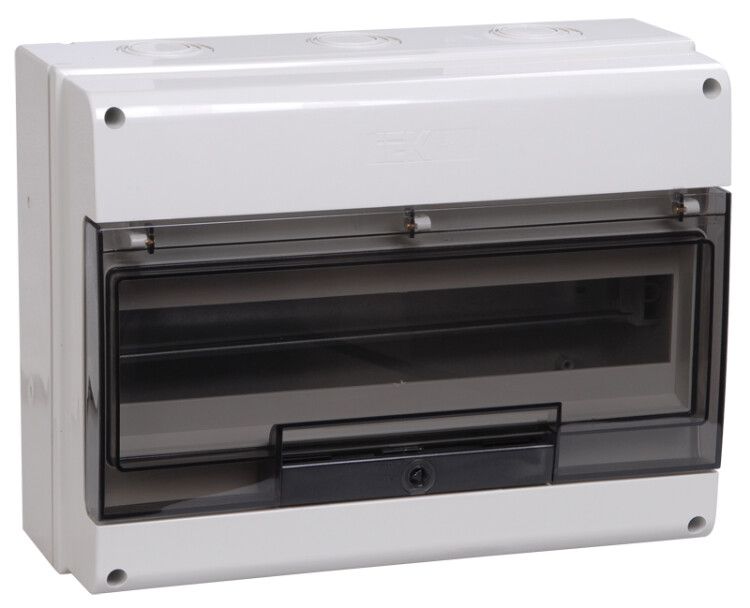

Корпус ОП КМПн 16 Krepta 7 16мод. IP66 пластик. IEK MKP73-N-16-66

Бокс пластиковый навесной КМПн-16 IP66 250х326х140мм белый открытый монтаж от IEK (ИЭК) - это надёжный распределительный щит с высокой степенью защиты IP66, предназначенный для установки в сложных условиях: на улице, в сырых или запылённых помещениях. Артикул mkp73-n-16-66 соответствует серии KREPTA и обеспечивает компактное решение для монтажа автоматических выключателей и УЗО.

Назначение и область применения

Бокс пластиковый навесной КМПн-16 IP66 предназначен для сборки распределительных электрощитов с модульной аппаратурой. Он используется для ввода и распределения электроэнергии в сетях до 400 В, а также для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в местах с повышенной влажностью, пылью или перепадами температур: гаражах, производственных цехах, подвалах, автомойках, складских помещениях и на открытом воздухе.

Технические характеристики

• Габариты: 250×326×140 мм
• Количество модулей DIN: 16 (один ряд)
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Материал корпуса и двери: термостойкий пластик
• Цвет: белый (RAL 7035)
• Климатическое исполнение: УХЛ1 - работает при температурах от -25C до +85C
• Количество вводов: 6 (по три сверху и снизу, диаметром 47 / 37 / 29 мм каждый)
• Наличие DIN-рейки: да, установленная внутри
• Наличие замка: да, с возможностью пломбировки
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Тип крышки: закрытого типа, плотно прилегает к корпусу
• Нормативный документ: ТУ 3439-002-18461115-2010

Совместимость и монтаж

Бокс КМПн-16 IP66 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматические выключатели, УЗО, реле). Монтаж осуществляется навесным способом: на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Для фиксации используйте дюбеля подходящего диаметра. Вводы кабелей расположены сверху и снизу - можно проложить провода через любую группу отверстий (диаметры 29, 37 и 47 мм). Перед монтажом проверьте соответствие внешнего диаметра кабеля выбранным отверстиям. Не допускается использование вводов для кабелей большего диаметра - это нарушит герметичность.

Безопасность и стандарты

Бокс КМПн-16 IP66 соответствует требованиям ТУ 3439-002-18461115-2010. Высокая степень защиты IP66 гарантирует безопасную работу даже при воздействии струй воды под давлением и значительном количестве пыли. Наличие замка позволяет исключить случайный доступ к внутренним элементам, что повышает безопасность обслуживания. Корпус выполнен из самозагасающего пластика, устойчивого к возгоранию.

Преимущества

• Высокая степень защиты IP66 - идеальна для агрессивных сред
• Удобная комплектация: уже встроена DIN-рейка и замок
• Широкий диапазон рабочих температур (-25…+85 C) - подходит для холодного и жаркого климата
• Пластиковый корпус не подвержен коррозии, легче металлических аналогов
• Чёткая разбивка вводов: шесть отверстий позволяют гибко организовать подключение
• Поддерживается серия KREPTA - совместимость с другими изделиями IEK

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP66 не равен IP68
• Максимальный ток 100 А - не подходит для крупных промышленных вводов выше этого значения
• Один ряд DIN-реек - ограниченное количество модулей; для более чем 16 модулей потребуется два щита или другой тип корпуса
• Комплектность некомплектная - внутренние клеммы, автоматы, УЗО и кабельные зажимы не входят в комплект
• Не рекомендуется для помещений с химически активной средой (кислоты, растворители) - материал не устойчив ко всем агрессивным веществам

Примеры использования

• Распределительный щит на входе в гараж с автономной системой освещения и зарядкой электромобиля
• Щит управления насосной станцией в подвале многоэтажного дома
• Аварийное освещение и сигнализация на складе с высокой влажностью
• Автоматизация конвейера на пищевом производстве
• Временная электросеть на стройплощадке с открытым монтажом

Практические советы

• Перед монтажом обязательно проверьте, чтобы все вводы были герметично закрыты пробками, если кабели не подключены - это сохраняет IP66
• При прокладке кабелей через вводы используйте резиновые или силиконовые втулки - они предотвращают перетирание изоляции
• Для удобства обслуживания располагайте часто используемые устройства (например, УЗО) в верхней части DIN-рейки
• Учитывайте посадочные размеры: глубина корпуса 140 мм - убедитесь, что ваши модули не выходят за его пределы
• При установке на улице выбирайте место с минимальным попаданием прямых солнечных лучей - длительный нагрев снижает срок службы пластика
• Проверяйте наличие всех крепёжных элементов перед началом работ - в комплекте их может не быть
