Кабель ВБбШвнг 5х240
Кабель ВБбШвнг 5х240

Товарные предложения:

ВБШвнг(А)-LS 5x240 мс-121.11.2024318 м. 16 170,04 ₽

м.
от 1 дня

Условия поставки кабеля ВБбШвнг(А) 5х240

Кабель ВБбШвнг(А) 5*240 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБбШвнг(А) 5х240 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный негорючий кабель ВБбШвнг 5*240 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВБбШвнг(А) 5х240 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Описание

Характеристики

Условные замены

Описание

ВБбШвнг 5х240 - кабель силовой бронированный с 5 медными жилами сечением 240 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг 5*240 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШвнг 5х240

Температуры эксплуатации кабеля силового ВБбШвнг 5*240 от +50 до -50 градусов Цельсия.
Климатическое исполнение негорючего бронированного медного кабеля - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг 5х240 не менее 600,3 миллиметров.
Допустимое растягивающее усилие при прокладке кабеля бронированного ВБбШвнг 5х240 не должно превышать 60000 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг 5*240 - 66,7 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШвнг 5х240 - 14,36 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШвнг 5х240 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля бронированного ВБбШвнг 5*240

Допустимый ток при прокладке на воздухе - 472 Ампер.
Допустимый ток при прокладке в земле - 471 Ампер.
Допустимый ток короткого замыкания - 26,8 Ампер.
Активное сопротивление жилы - 0,078 Ом на километр.

Расшифровка маркировки кабеля ВБбШвнг 5х240

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
5 - количество медных жил.
240 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

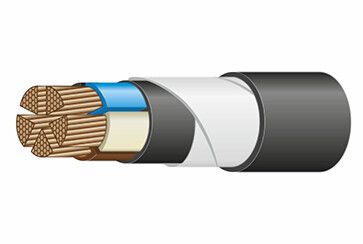

Конструкция кабеля ВБбШвнг 5х240

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля ВБбШвнг 5*240

Кабель силовой медный бронированный негорючий ВБбШвнг 5х240 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 471 Ампер.
Кабелем ВБбШвнг 5х240 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, разрешена групповая прокладка.

Характеристики

Вес

13.112

ГОСТ

31996-2012

Марка

ВБбШвнг

Код ОКП

353 771

Тип брони

Б

Код товара

ВБбШвнг 5х240

Срок службы

30

Материал жилы

Медь

Наличие брони

да

Количество жил

5

Срок службы, лет

30

Конструкция жилы

мк, мс

Цвет изоляции жил

Серый, Коричневый, Чёрный, Синий, Зелёный-желтый

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

240

Максимальный вес (кг/м)

14.355

Номинальная частота, Гц

50

Класс жилы по ГОСТ 22483-2012

2

Толщина изоляции жил (мм)

2.2

Максимальный диаметр жилы

20.6

Масса цветного металла (г/м)

20.6

Допустимый радиус изгиба (мм)

533.6

Тип исполнения по ГОСТ 31565-2012

нг(А)

Допустимые усилия при тяжении (Н)

36000

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

14355

Максимальный наружный диаметр (мм)

66.7

Сопротивление изоляции жил (МОм\км)

7

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

26.8

Максимальная длина в бухте(смотке), м

3

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

70

Максимальная температура нагрева жил

90 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

3.6

Класс пожарной опасности по ГОСТ 31565-2012

П1б.8.2.5.4

Номинальное переменное напряжение (кВ)

1

Сопротивление изоляции при 70 °С, Мом\км

0.005

Электрическое сопротивление жилы (ом/км)

0.08

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

50

Допустимая температура в режиме перегрузки

90

Длительно допустимая токовая нагрузка, Ампер

439

Длительно допустимая температура нагрева жил

70

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

138.16

Максимальная мощность при прокладке в земле, 380V (кВт)

309.92

Длительно допустимая токовая нагрузка в земле, Ампер

438

Допустимая токовая нагрузка при прокладке в земле (А)

471

Максимальная мощность при прокладке в воздухе, 220V (кВт)

138.45

Максимальная мощность при прокладке в воздухе, 380V (кВт)

310.58

Допустимый ток односекундного короткого замыкания (кА)

26.8

Допустимая токовая нагрузка при прокладке на воздухе (А)

472
