Кабель ВВГ 4х185

ВВГ 4х185 - кабель силовой с 4 медными жилами, сечением 185 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 4*185 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Кабель силовой ВВГ 4х185 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 4*185

Технические характеристики кабеля ВВГ 4х185

Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.
Прокладка и монтаж кабеля ВВГ 4*185 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.
Допустимый радиус изгиба при прокладке ВВГ 4х185 составляет не менее 462,6 миллиметров.
Допустимое растягивающее усилие при монтаже кабеля ВВГ 4х185 не должно превышать 37000 Ньютонов.
Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.
Максимально допустимая температура нагрева жил ВВГ 4*185 при токах короткого замыкания, составляет +150 градусов Цельсия.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.
Класс пожарной опасности кабеля ВВГ 4х185 ГОСТ Р 53315-2009: О1.8.2.5.4.
Код ОКП: 35 2122.
Срок службы кабеля силового ВВГ 4х185 не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГ 4х185 - 8,31 килограмм в метре.
Наружный диаметр ВВГ 4*185 - 51,4 миллиметров.

Токовые нагрузки кабеля ВВГ 4х185

Допустимый ток при прокладке ВВГ 4х185 в воздухе - 397 А.
Допустимый ток при прокладке в земле - 405 А.
Допустимый ток односекундного короткого замыкания - 20390 А.
Активное сопротивление жилы кабеля ВВГ 4*185 - 0,103 Ом на километр.

Расшифровка маркировки ВВГ 4х185

В - Изоляция из ПВХ пластиката.
В - Оболочка из ПВХ пластиката.
Г - Не имеет брони.
4 - Количество токопроводящих жил.
185 - Сечение жил в квадратных миллиметрах.

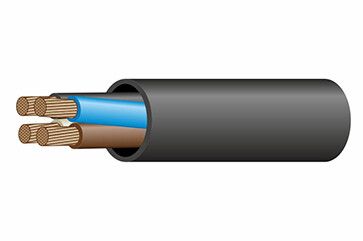

Конструкция кабеля ВВГ 4х185

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Оболочка – из поливинилхлоридного пластиката.

Применение кабеля ВВГ 4х185

Кабель силовой медный ВВГ 4*185 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.
Прокладывают ВВГ 4х185 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Кабелем ВВГ 4х185 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.
