Условия поставки кабеля ВВГнг(А) 3х50+1х25
Кабель ВВГнг(А) 3*50+1*25 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГнг(А) 3х50+1х25 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный негорючий кабель ВВГнг 3*50+1*25 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВВГнг(А) 3х50+1х25 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
ВВГнг 3х50+1х25 - кабель силовой медный с 4 медными токонесущими жилами сечением 50 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.
ВВГнг 3х50+1х25 - является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 3*50+1*25 .
Кабель ВВГнг(А) 3х50+1х25 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГнг(А) 3х50+1х25 является аналогом (заменой) импортных кабелей: NYY-J 3*50+1*25 , NYY-O 3х50+1х25 , CYKY 3х50+1х25 , NYM 3*50+1*25 .
Технические характеристики кабеля ВВГнг 3х50+1х25
Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг 3х50+1х25 без предварительного подогрева производится при температуре не ниже -15 градусов.
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 3*50+1*25 составляет 274,5 миллиметров.
Растягивающее усилие при прокладке кабелей ВВГнг 3х50+1х25 не должно превышать 10000 Ньютонов.
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Расчетная масса кабеля ВВГнг 3х50+1х25 составляет 2,29 килограмм в метре.
Наружный диаметр кабеля ВВГнг 3х50+1х25 - 30,5 миллиметров.
Код ОКП: 35 3371.
Класс пожарной опасности кабеля ВВГнг(А) 3*50+1*25 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
Срок службы кабеля ВВГнг 3х50+1х25 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля ВВГнг 3х50+1х25
Допустимый ток при прокладке ВВГнг 3*50+1*25 на воздухе - 167 Ампер.
Допустимый ток при прокладке в земле - 187 Ампер.
Допустимый ток односекундного короткого замыкания - 5230 Ампер.
Активное сопротивление жилы - 0,39 Ом на километр.
Расшифровка маркировки ВВГнг(А) 3х50+1х25
В - Изоляция из поливинилхлоридного пластиката.
В - Оболочка из поливинилхлоридного пластиката.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
4 - Количество токонесущих жил.
50 - Сечение жил в мм2.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение до 660 Вольт.
(1,0) - Кабель рассчитан на напряжение до 1000 Вольт.

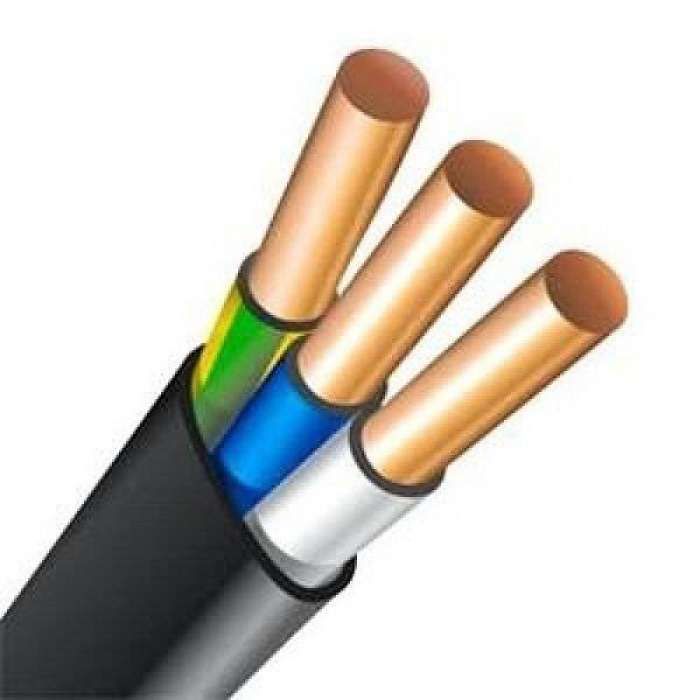

Конструкция кабеля ВВГнг 3х50+1х25
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка - из негорючего ПВХ пластиката.
Применение кабеля ВВГнг 3х50+1х25
Кабель силовой медный негорючий ВВГнг 3*50+1*25 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 187 Ампер.
Кабелем ВВГнг 3х50+1х25 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 3*50+1*25 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
- ВВГнг(А)
- 4
- 50
- Медь
- ПВХ
- ПВХ
- 2.273
- 31.7
- 0.38
- 253.6
- 167
- 187
- 5.23
- 1
- от -50 до +50
- 30
- 35 2122, 35 3371
- П1б.8.2.5.4
- 7
- 1.4
- 1780
- ок, мк, мс
- 50
- -50
- 48.99
- 54.85
- 109.89
- 123.05
- 25
- нг(А)
- 31996-2012
- 1.3
- Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
- 2
- 9.1
- 30.5
- 2287
- 2273
- 70
- 160
- 350
- 6000
- 90
- -15
- 30
- 50
- 23
- 7
- 7.5
- 70
- 177
- 5.23
- 80 °C при перегрузке, 160 °C при токе КЗ
- 192
- 0.005
