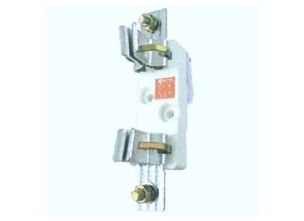

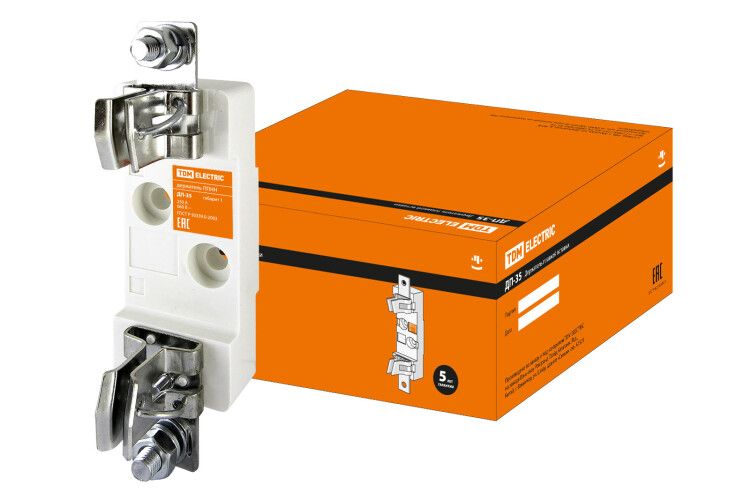

Держатель плавкой вставки ДП-35, габарит 1, 250А - SQ0713-0042 TDM

Держатель плавкой вставки ДП-35, габарит 1, 250А от TDM ELECTRIC предназначен для надёжного крепления и коммутации плавких предохранителей типа NH1 в силовых цепях до 250 А. Этот держатель применяют там, где важна высокая отказоустойчивость и безопасная замена вставок под нагрузкой.

Назначение и область применения

Держатель плавкой вставки ДП-35, габарит 1, 250А используется для защиты электрооборудования от перегрузок и коротких замыканий. Он устанавливается в распределительных устройствах, где требуется быстрая замена предохранителей без отключения всей системы.

• Вводно-распределительные устройства (ВРУ)
• Щиты распределительные (ШР, ШРС, ПР)
• Кабинеты трансформаторных подстанций (КСО, ЩО)
• Ящики и шкафы управления технологическим оборудованием

Технические характеристики

• Номинальный ток: 250 А - выдерживает постоянную нагрузку до этого значения без нагрева
• Количество полюсов: 2 - позволяет защищать две фазы или одну фазу с нулём
• Габарит вставки: NH1 (габарит 1) - совместим с плавкими вставками стандарта DIN EN 60269-2
• Максимальное рабочее напряжение: 250 В переменного тока - не выше этой величины для безопасной работы
• Условный ток короткого замыкания: 250 кА - способен безопасно прервать сверхтоки до этого уровня
• Двойное прерывание: да - обеспечивает два контакта размыкания на каждую вставку, повышает надёжность отключения
• Расстояние между центрами зажимов: 60 мм - стандартный шаг для монтажа на DIN-рейке или панели
• Материал контактов: электротехническая медь с гальваническим покрытием - снижает переходное сопротивление и предотвращает окисление

Совместимость и монтаж

Держатель плавкой вставки ДП-35, габарит 1, 250А совместим со всеми плавкими вставками типа NH1 (габарит 1). Установка осуществляется на плоскую поверхность или DIN-рейку через отверстия под болты. Расстояние между центрами зажимов 60 мм соответствует стандартным требованиям к компоновке щитового оборудования.

Подключение силовой цепи выполняется через верхние и нижние зажимы. Для удобства обслуживания предусмотрено механическое фиксирование вставки - её можно извлечь без инструментов после открытия крышки.

Безопасность и стандарты

Держатель плавкой вставки ДП-35, габарит 1, 250А соответствует требованиям международного стандарта IEC 60269-2 для предохранителей класса gG/gL. Конструкция исключает случайное прикосновение к токоведущим частям при установленной вставке. Двойное прерывание гарантирует полное отключение цепи даже при частичном выходе вставки из строя.

Преимущества

• Высокая коммутационная способность (250 кА) - подходит для мощных систем с большими токами КЗ
• Стандартный габарит NH1 - широкий выбор совместимых вставок от разных производителей
• Медные контакты с покрытием - долгий срок службы, минимальные потери энергии
• Двойное прерывание - повышенная безопасность при аварийных ситуациях
• Фиксация вставки без инструментов - ускоряет сервисное обслуживание

Ограничения применения

• Не предназначена для работы при напряжении выше 250 В переменного тока - применение при более высоких значениях недопустимо
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации корпуса
• Не подходит для установки в помещениях с агрессивными химическими средами - материал контактов не защищён от кислот и щелочей
• Требуется соблюдение посадочного расстояния 60 мм - несовместим с устройствами других типоразмеров

Примеры использования

• Защита входного автомата в ВРУ жилого дома
• Комплектация распределительного щита на промышленном участке с двигателями 10–15 кВт
• Установка в КСО трансформаторной подстанции 10/0,4 кВ
• Использование в пульте управления насосной станцией

Практические советы

• Перед заменой вставки всегда отключите питание - хотя держатель рассчитан на работу под нагрузкой, безопаснее работать без напряжения
• Проверьте соответствие номинала вставки и держателя - используйте только NH1, 250 А, не заменяйте на другие габариты
• При монтаже затягивайте зажимы равномерно - перекос может вызвать нагрев и выход из строя контактов
• При использовании в сыром помещении проверяйте герметичность корпуса - держатель не имеет IP-защиты
• Для автоматизации контроля состояния вставки можно дополнительно установить сигнализацию наличия напряжения или индикацию срабатывания
