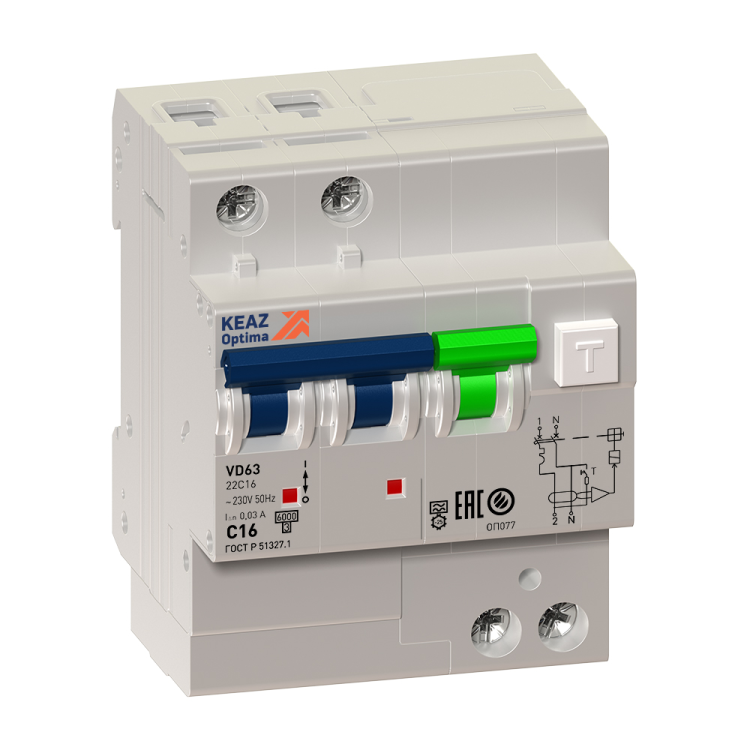

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-22C32-A-УХЛ4 2п 32А C 30мА тип A | 103456 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ Optima 103456 обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока. Этот дифавтомат подходит для установки в распределительных щитах жилых, общественных и промышленных объектах с однофазной сетью 230 В.

Назначение и область применения

КЭАЗ Optima 103456 — это совмещённое устройство, которое защищает от перегрузок, коротких замыканий и утечек тока. Он предназначен для использования в цепях с переменным током частотой 50 Гц, где требуется высокий уровень безопасности. Подходит для защиты групповых линий: розеток, кухонного оборудования, ванных комнат, насосов, тепловых завес и других бытовых/промышленных потребителей.

Технические характеристики

• Номинальный ток: 32 А — позволяет подключать нагрузку до 7,4 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА — чувствителен к малым утечкам, безопасен для человека
• Тип дифференциального тока: A — реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Номинальная отключающая способность: 6 кА — выдерживает большие токи КЗ, подходящий для городских и промышленных сетей
• Характеристика срабатывания: C — оптимизирован для нагрузок с пусковыми токами (электродвигатели, светильники, компрессоры)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть
• Количество полюсов: 2 — коммутируются фаза и ноль одновременно
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ
• Номинальное импульсное напряжение: 4 кВ — устойчив к скачкам напряжения
• Степень защиты: IP20 — защищён от доступа пальцев, но не от воды; требует установки внутри щита
• Максимальное сечение кабеля: 25 мм² — подходит для медных проводов до этого сечения
• Модульная ширина: 4 модуля — занимает 72 мм в щите
• Климатическое исполнение: УХЛ4 — работает при температуре от –40 °C до +55 °C, подходит для неотапливаемых помещений
• Способ монтажа: DIN-рейка — стандартная установка в распределительном щите
• С коммутируемым нейтральным проводником: да — ноль также отключается при аварии, повышает безопасность

Совместимость и монтаж

КЭАЗ Optima 103456 устанавливается на DIN-рейку типа 35 мм. Для подключения используются зажимы, рассчитанные на кабель сечением от 0,5 до 25 мм². Монтаж глубиной всего 5,5 мм позволяет использовать его даже в компактных щитках. Обязательно соблюдать полярность: входные контакты помечены L/N, выходные — T/L, T/N. Нейтральный проводник обязательно подключается через коммутируемый контакт — это требование нормативов.

Безопательность и стандарты

Устройство соответствует требованиям ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-046-05758109-2008. Соответствие международному стандарту IEC 61009-1 обеспечено. Класс токоограничения 3 и наличие коммутируемого нуля соответствуют современным требованиям к электробезопасности. Применение в помещениях с повышенной опасностью (ванная, баня) допускается при условии правильной установки в щит и отсутствии воздействия влаги.

Преимущества

• Защита от всех видов утечек — тип A эффективен против импульсных токов от светодиодных ламп, зарядных устройств и инверторов
• Комбинированные функции: вместо двух устройств (автомат + УЗО) — один компактный дифавтомат
• Высокая надёжность механических и электромагнитных элементов — серия OptiDin проверена в условиях России
• Поддержка широкого диапазона температур — можно устанавливать в холодных помещениях, чердачных щитах, на улице в закрытых корпусах
• Совместимость с проектными решениями — рекомендован для систем автоматизации и проектирования

Ограничения применения

• Не предназначена для трёхфазных сетей — только для 230 В однофазных цепей
• IP20 не защищает от брызг и влаги — нельзя устанавливать вне щита или во влажных местах без дополнительной защиты
• Не подходит для цепей с постоянным током — только переменный ток 50 Гц
• Не используется в качестве основного рубильника — не рассчитана на частые ручные операции
• При использовании с длинными кабелями (>50 м) возможны ложные срабатывания из-за емкостных утечек — необходимо тестирование после монтажа

Примеры использования

• Щит квартиры: защита группы розеток в кухне и ванной
• Производственный участок: питание станка с частотным преобразователем
• Коттедж: защита системы отопления с циркулярным насосом
• Общественное здание: освещение и розетки в коридорах и туалетах
• Складское помещение: оборудование с электроникой (UPS, контроллеры)

Практические советы

• Перед первым запуском нажмите кнопку «Тест» — она проверяет работоспособность дифференциального механизма
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована
• Не используйте кабели сечением менее 1,5 мм² — это нарушает требования по нагреву
• Если дифавтомат часто срабатывает — проверьте изоляцию проводки, особенно в сырых зонах
• Для сложных систем лучше применить координацию: этот дифавтомат — как конечный, а не главный защитный аппарат
• При замене аналогичного устройства — убедитесь, что новый имеет те же параметры: тип A, 30 мА, 2P, 6 кА
