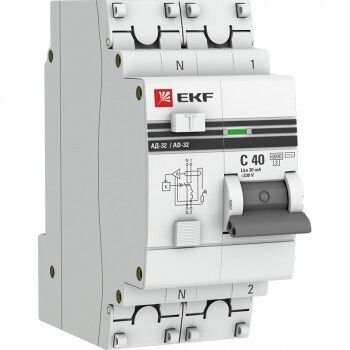

Дифференциальный автомат АД-32 1P+N 40А/30мА (хар. C, AС, электронный, защита 270В) 6кА EKF PROxima | DA32-6-40-30-ac-pro (замена - D63N26E40C30 DA32-6-40-30-aс-pro

Дифференциальный автомат АД-32 от EKF PROxima - это сочетание защиты от перегрузок, коротких замыканий и утечек тока в одном корпусе. Устройство предназначено для установки в распределительных щитах жилых, офисных и промышленных объектов, обеспечивая безопасность людей и оборудования при работе в сетях переменного тока 230 В.

Назначение и область применения

Дифференциальный автомат АД-32 защищает электрические цепи от двух видов опасностей: тока утечки (например, при прикосновении к оголённому проводу) и сверхтоков (при перегрузках или коротком замыкании). Он применяется там, где важна высокая степень безопасности - в квартирах, частных домах, на производстве, в офисах и других помещениях с повышенной влажностью или риском поражения током.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам, которые могут быть опасны для жизни человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (типичны для бытовой техники)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами, таких как двигатели, насосы, компрессоры
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при мощном КЗ
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Сечение провода: 0–16 мм2 - совместим с большинством медных проводов, используемых в жилых и промышленных установках
• Ширина модуля: 2 модуля - занимает место в щите аналогично двум обычным автоматам
• Глубина монтажа: 40 мм - требует минимального свободного пространства за DIN-рейкой
• Рабочий диапазон температур: -40…+50 C - работает в условиях сурового климата, в том числе в неотапливаемых помещениях
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли; предназначен для внутренней установки в закрытые щиты
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии
• Частота: 50 Гц - оптимизирован для российских и европейских сетей

Совместимость и монтаж

Дифференциальный автомат АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением от 0 до 16 мм2. Обязательно соблюдайте полярность: вход фазы и нуля - сверху, выход - снизу. Ноль обязательно проходит через аппарат, так как он имеет коммутируемый нейтральный проводник. Установка возможна в любых распределительных щитах с достаточным местом - два модуля занимают около 36 мм по ширине. Не рекомендуется устанавливать в открытых или влажных местах без дополнительной защиты корпуса.

Безопасность и стандарты

АД-32 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для дифференциальных автоматических выключателей. Электронный тип срабатывания обеспечивает точность и надёжность при малых токах утечки. Устройство классифицируется как устройство типа AC, что делает его подходящим для большинства бытовых и промышленных применений, кроме тех, где есть постоянные составляющие утечки (например, от выпрямителей). Степень загрязнения 3 указывает на возможность работы в условиях умеренного запыления - типично для производственных помещений.

Преимущества

• Объединяет две функции - автоматический выключатель и УЗО - в одном устройстве, экономя место в щите
• Коммутируемый ноль повышает безопасность: полностью отключает цепь, включая нейтраль
• Электронный механизм срабатывания обеспечивает стабильную работу при колебаниях напряжения
• Высокая отключающая способность (6 кА) гарантирует безопасность даже при аварийных режимах
• Длительная гарантия - 84 месяца - подтверждает качество сборки и материалов

Ограничения применения

Дифференциальный автомат АД-32 не подходит для цепей с постоянной составляющей тока утечки (например, от сварочных аппаратов, компьютерных БП, LED-драйверов) - для них требуется тип A. Также не следует использовать его вне закрытых щитов: IP20 не защищает от брызг, пыли и влаги. Не рекомендован для установки в условиях экстремального загрязнения (класс 4) или при температурах ниже -40 C. Не является селективным - при срабатывании отключает всю цепь, не позволяя выбрать конкретный участок.

Примеры использования

• Защита группы розеток в ванной комнате или кухне
• Автоматическая защита электродвигателя насоса в системе водоснабжения
• Установка на вводе в частный дом вместо пары “автомат + УЗО”
• Щит управления конвейером на заводе с частыми пусками
• Распределительный щит в административном здании для групп освещения и розеток

Практические советы

• Проверьте соответствие сечения проводов: максимальное - 16 мм2. Превышение может вызвать нагрев и отказ контактов
• Не забудьте проверить правильность подключения фазы и нуля перед первым включением
• При использовании нескольких дифавтоматов АД-32 в одном щите убедитесь, что они не перегружают DIN-рейку по глубине - каждый требует минимум 40 мм свободного пространства
• Если в вашей сети есть оборудование с выпрямителями (LED-светильники, ИБП, зарядки), выбирайте модель с типом A, а не AC
• Регулярно тестируйте кнопкой “T” - хотя гарантия 7 лет, ежемесячная проверка снижает риск отказа
