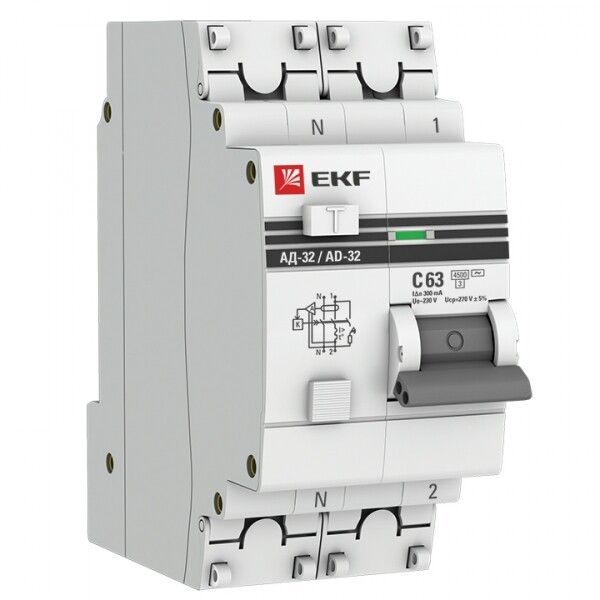

Выключатель автоматический дифференциального тока АД-32 1п+N 63А C 300мА тип AC PROxima (электронный) | DA32-63-300-pro EKF (замена - D63N26E63C300)

Автоматический дифференциальный выключатель АД-32 от EKF (артикул da32-63-300-pro) сочетает в себе функции обычного автомата и УЗО — обеспечивает защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

АД-32 предназначен для защиты электрических цепей от опасных последствий утечки тока, перегрузок и коротких замыканий. Особенно важен там, где есть риск поражения электрическим током — в ванных комнатах, кухнях, на производстве с оборудованием высокой мощности. Применяется в однофазных сетях 230 В с частотой 50 Гц. Подходит для жилых домов, офисов, мастерских, цехов и других объектов с нагрузкой до 63 А.

Технические характеристики

• Номинальный ток: 63 А — позволяет подключать оборудование суммарной мощностью до ~14 кВт (при 230 В).
• Дифференциальный ток: 300 мА (0,3 А) — срабатывает при утечке выше этого значения, предотвращая возгорание и поражение током.
• Тип тока утечки: AC — реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных устройств).
• Количество полюсов: 1+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь даже при значительном КЗ.
• Характеристика срабатывания: C — оптимальна для оборудования с пусковыми токами (электродвигатели, компрессоры, насосы).
• Номинальное напряжение: 230 В / 500 В (изоляция) / 6 кВ (импульсная прочность) — рассчитан на работу в условиях колебаний и скачков напряжения.
• Сечение проводов: 0–25 мм² — совместим с медными и алюминиевыми проводами, используемыми в силовых цепях.
• Класс токоограничения: 3 — снижает энергию КЗ, повышая долговечность всей системы.
• Потери мощности: 4,5 Вт — минимальные тепловые потери при работе, что снижает нагрев внутри щита.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от воды и пыли; требует установки в закрытый щит.
• Рабочая температура: от –25°C до +50°C — работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Модульная ширина: 2 модуля — занимает место в щите аналогично двум стандартным автоматам.
• Глубина монтажа: 46 мм — важно при проектировании глубины корпуса щита.
• Серия: AД-32 (EKF PROxima) — часть линейки с унифицированными решениями для удобного обслуживания.

Совместимость и монтаж

АД-32 монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное пространство минимум 46 мм в глубину. Подключение проводов осуществляется через комбинированные зажимы из посеребренной меди и анодированной стали — они обеспечивают надёжный контакт даже при многократных демонтажах. Максимальное сечение провода — 25 мм², минимальное — 0 мм² (можно использовать гибкий многожильный провод). Обязательно соблюдайте полярность: фаза подключается к входу L, ноль — к N. Индикатор состояния контактов расположен под прозрачной крышкой — легко определить, отключен ли автомат вручную или сработал по утечке.

Безопасность и стандарты

АД-32 соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Сертифицирован для работы в условиях класса перенапряжения III и степени загрязнения 3 — то есть допускается использование в промышленных помещениях с возможным попаданием пыли и влаги. Электронная плата имеет усиленную защиту от импульсных помех и перенапряжений, что особенно актуально в районах с нестабильной сетью. Климатическое исполнение УХЛ4 — изделие предназначено для эксплуатации в умеренных и холодных регионах с контролируемым микроклиматом.

Преимущества

• Двухпозиционный зажим на DIN-рейку — устойчивая фиксация, исключающая самопроизвольное выпадение при вибрации.
• Прозрачная крышка над индикатором — позволяет визуально проверить состояние аппарата без вскрытия щита.
• Электронная схема с защитой от импульсов — меньше ложных срабатываний при включении мощных устройств.
• Пломбируемые панели — предотвращают несанкционированный доступ к клеммам, что важно для административных и общественных объектов.
• Зажимы со скруглёнными краями и насечками — снижают риск повреждения изоляции проводов при затяжке.

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного тока типа AC.
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в бассейне или на улице).
• Не рекомендован для цепей с высокими гармоническими искажениями (например, частотные преобразователи) — возможны ложные срабатывания.
• Не подходит для защиты цепей с током утечки постоянного характера (DC) — для таких задач нужны специальные типы УЗО (A, B).
• Максимальная рабочая температура +50°C — при более высоких температурах в щите возможны отказы.

Примеры использования

• Защита группы розеток в ванной комнате и рядом с мойкой.
• Щитовая защита для стиральной машины, водонагревателя, духового шкафа.
• Цепь питания насоса, компрессора или конвейера на производстве.
• Общий автомат для этажа в многоэтажном доме, где есть несколько потребителей с высокой мощностью.

Практические советы

• Перед установкой проверьте соответствие сечения провода — не используйте провода больше 25 мм², чтобы избежать плохого контакта.
• При монтаже в плотно заполненный щит учтите глубину 46 мм — возможно, потребуется углубление или другой корпус.
• Проверяйте индикатор после каждого тестирования кнопкой “T” — он показывает, был ли автомат отключен принудительно или сработал аварийно.
• Не устанавливайте АД-32 вместо обычного автомата в цепях без риска утечки — это экономически невыгодно и усложняет поиск неисправностей.
• Для систем с несколькими уровнями защиты (например, групповые и общие автоматы) выбирайте координированные по времени срабатывания — чтобы не было массового отключения.
