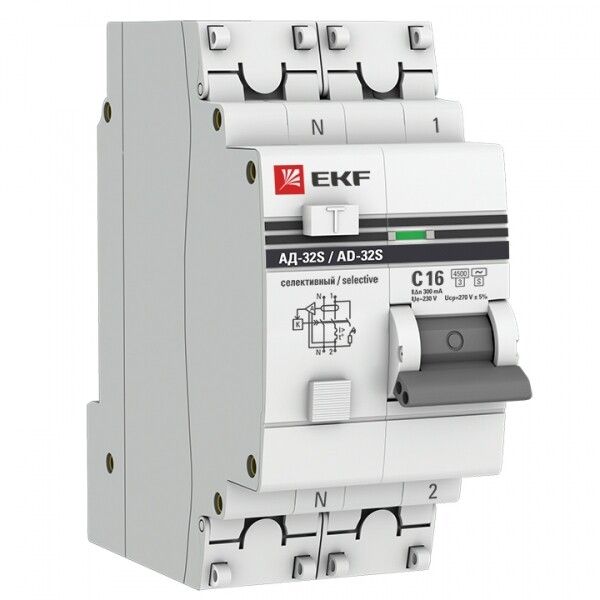

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 16A C 300мА тип AC PROxima | DA32-16-300S-pro EKF

Автоматический выключатель дифференциального тока АД-32 (селективный) 1P+N 16А 300мА тип AC 4,5кА от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает селективное отключение при аварийных ситуациях.

Назначение и область применения

АД-32 (селективный) предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или КЗ. Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокими требованиями к безопасности - например, в ванных комнатах, кухнях, мастерских, на станциях управления.

Селективность позволяет устройству не срабатывать при ложных срабатываниях соседних дифавтоматов, что повышает надежность всей системы защиты. Особенно важно при наличии нескольких уровней защиты в щите.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток утечки: 300 мА - срабатывает при утечке выше этого значения
• Тип чувствительности: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 230 В - для однофазных цепей
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Отключающая способность: 4,5 кА - выдерживает ток КЗ до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, светильники, компрессоры)
• Номинальное напряжение изоляции: 500 В - безопасно работает в сетях до 230 В
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижает риск повреждений
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли
• Рабочая температура: от –40C до +50C - подходит для холодных и жарких помещений
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Ширина: 2 модуля - занимает 36 мм в щите
• Глубина монтажа: 40 мм - требует минимального свободного места
• Сечение провода: 0–25 мм2 - подходит для медных проводов всех распространённых сечений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с влажностью
• Степень загрязнения: 3 - допускает наличие пыли и проводящих частиц в воздухе

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Имеет двухпозиционный зажим - можно закрепить как спереди, так и сзади, что удобно при ограниченном доступе. Для подключения используются скругленные клеммы с насечками - обеспечивают плотный контакт даже с многожильными проводами. Обязательно соблюдайте полярность: L - фаза, N - ноль. Отключаемый ноль делает устройство безопаснее при ремонтах.

Подходит для установки в любые щиты, соответствующие нормам ГОСТ Р 51327-1-2010. Рекомендуется использовать с пломбировочными панелями - они предотвращают несанкционированное вмешательство.

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006) - международному стандарту на дифференциальные автоматы. Электронная плата имеет усиленную защиту от импульсных помех, что особенно актуально в промышленных условиях с частыми колебаниями напряжения. Корпус выполнен из самозатухающего материала - не поддерживает горение. Класс токоограничения 3 гарантирует быстрое отключение при КЗ, минимизируя тепловую нагрузку на проводку.

Преимущества

• Селективность - не отключает всю сеть при срабатывании одного устройства
• Индикаторное окно показывает причину отключения: ток утечки или перегрузка/КЗ
• Кнопка возврата после срабатывания - легко восстановить питание без демонтажа
• Монолитная лицевая панель исключает попадание пыли внутрь
• Углубления на корпусе улучшают теплоотвод - продлевает срок службы
• Гарантия 84 месяца - один из самых длинных сроков в классе

Ограничения применения

Не применяется в цепях постоянного тока - только для переменного (AC). Не подходит для мест с высокой влажностью или возможным брызгами воды - степень защиты IP20 не обеспечивает защиту от жидкости. Не рекомендуется для установки вне щита или в открытых условиях. Также не следует использовать вместо УЗО в системах TN-C - требуется отдельный PEN-проводник, который здесь не отключается.

Примеры использования

• Защита группы розеток в ванной комнате
• Щит на этаже многоэтажного дома - селективность предотвращает массовое отключение
• Цепь питания станка с асинхронным двигателем - характеристика C выдерживает пусковые токи
• Освещение и розетки в цеху с высокой запылённостью - класс загрязнения 3 допускает такие условия
• Объекты с длительным режимом работы - благодаря охлаждающим углублениям и качественной сборке

Практические советы

• Проверьте посадочный диаметр проводов - максимальное сечение 25 мм2; более толстые провода потребуют переходников
• При монтаже в старых щитах проверьте глубину - 40 мм должны полностью входить без давления на заднюю стенку
• Используйте пломбы на клеммах - это обязательное условие для прохождения электроустановочных проверок
• Тестируйте устройство ежемесячно кнопкой “T” - даже если индикатор не сигнализирует о проблеме
• Не устанавливайте рядом с источниками сильных магнитных полей - может влиять на работу электронной платы
• Для комплексной защиты используйте АД-32 в паре с обычными автоматами - он не заменяет защиту от перегрузки, а дополняет её
